proe行为建模－钟摆长度优化

liulubing · 发表于 2009-6-17 18:13

原处出处：sgjunfeng版主的行为建模系列练习题之四（加分题）
http://proewildfire.cn/viewthrea ... 0%CE%AA%BD%A8%C4%A3
为了方便大家阅读，复制原题要求:
================================================================
说明：
PRT版本为3.0、单位为IPS（英寸磅秒）、收敛精度系统默认即可。
要求
1、按我提供模型

钟摆.rar (98.37 KB, 下载次数: 370) 进行优化设计！本题优化摆杆的长度。
2、优化后钟摆的摆动周期为1秒钟,摆动角度为10度。
3、贴出分析表图。写出优化后的摆杆长度。

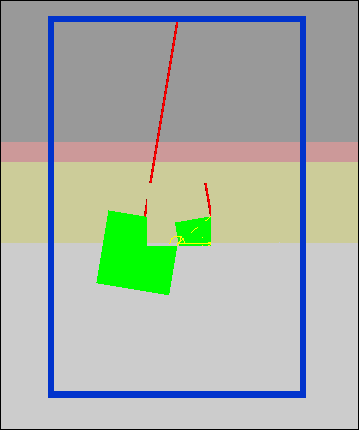

4、贴出动画、做出优化结果

==================================================================
[教程正文]
平台：proe4.0F000
在开始前我们需要将sgjunfeng提供的“钟摆.rar”下载到电脑上并解压，解压后将有三个文件：block.prt.1，case.prt.1，rod.prt.1。
一、新建一组件time.asm，以inlbs_asm_design.asm作为模板；
二、组装零件
2.1  以缺省方式组装case.prt；
2.2  以球连接组装rod.prt，

并使用“新设置”，约束类型“常规”，如下图进行匹配约束，

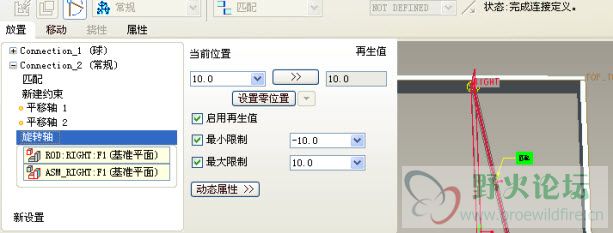

打开“旋转轴”项，如下图设置，确认完成。

2.3 使用“用户定义”方式组装block.prt（注：block..prt实际上并不影响分析）。在rod.prt上新建一基准点pnt1，pnt1在pnt0对面；使rod上pnt1与block..prt上pnt0对齐，两点所在面匹配，两件top面对齐；确认完成。

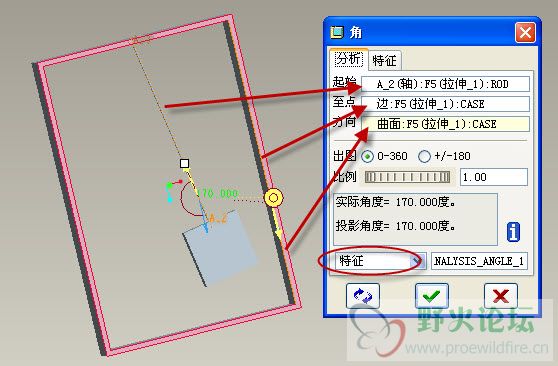

三、定义角度测量特征 “分析”——“测量”——“角”，如下图示，确认完成。

四、建立运动分析 “应用程序”——“机构”，进入机构模式，

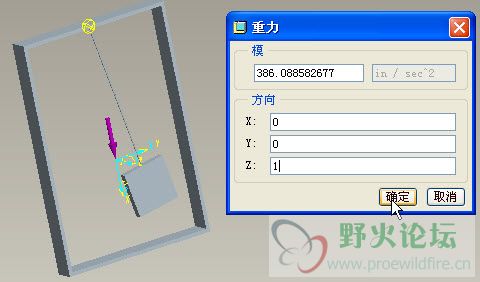

4.1 定义重力，如下图示

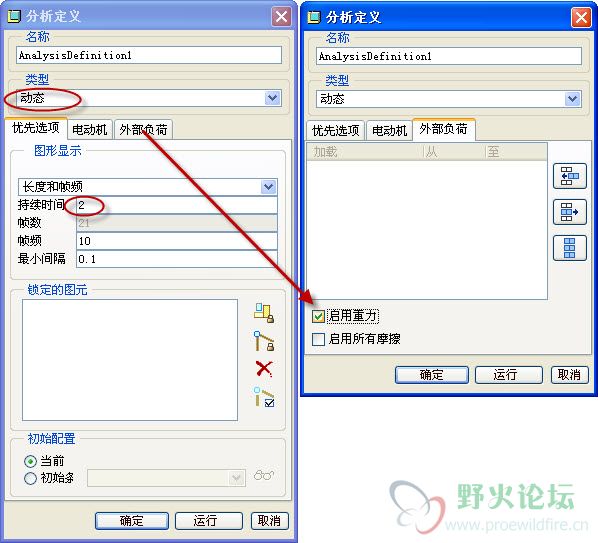

4.2 进行机构分析类型“动态”（因使用重力作用，是动力学，所以为动态），持续时间设为2秒，“外部负荷”选项卡中启用重力，确认完成。如下图

五、回到组件模式，插入运动分析特征 “分析”——“运动分析”，

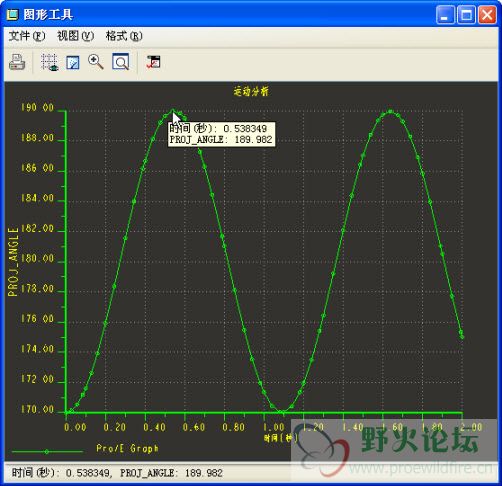

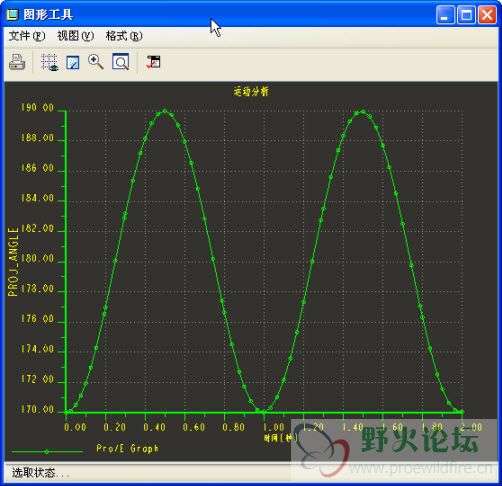

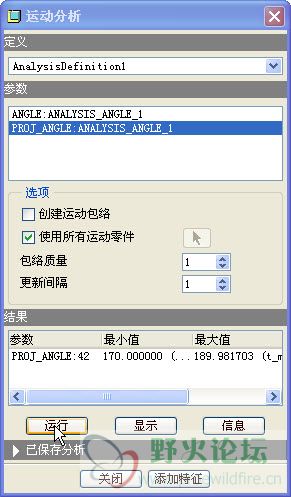

点击运行，得到下图所示图形，从图上可以看出，此时半个周期的时间为0.538349，

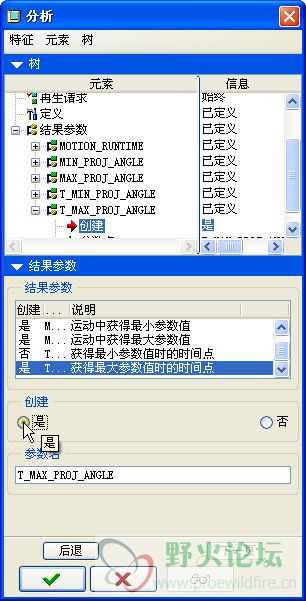

创建“获得最大参数值时的时间点”改为“是”，确认，运动分析特征建立完成。

六、可行性/优化分析

游客，如果您要查看本帖隐藏内容请回复

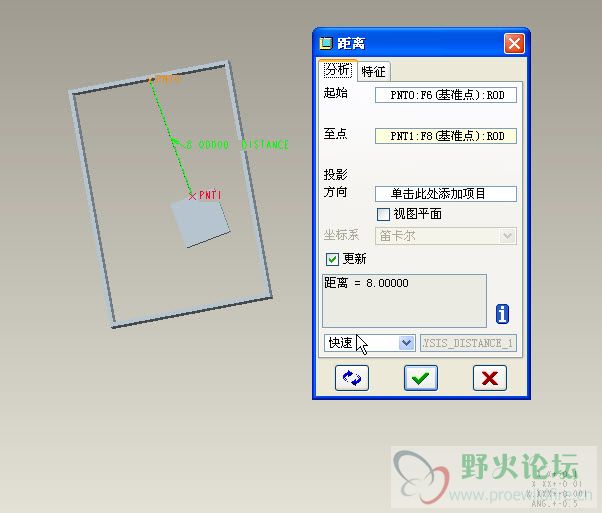

点击计算，一段时间后，分析完成，有时会显示未找到可行性解决方案（不知为何），但无论分析成功与否，这时可行性方案实际上已经找到了，关闭“优化/可行性分析”窗口；现在我们测量钟摆的长度，可以看到这时长度已经变成8英寸了

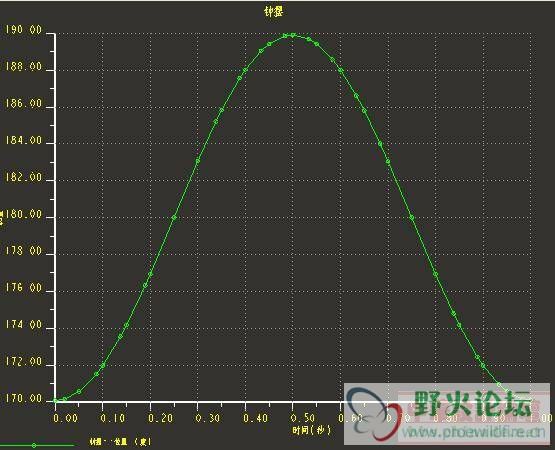

我们再次运行ANALYSIS1运动分析特征，分析图如下，可知我们已经得到了摆动周期为1秒的钟摆长度。

再次回到机构模式，运行analyisdefinition1，抓图如下

-----------------<完成>-----------------------
为方便下载，将以上教程打包

行为建模－钟摆长度优化--教程.part1.rar (240 KB, 下载次数: 430)
