Proe模拟电子计时器教程

liulubing · 发表于 2009-6-8 10:00

原练习帖地址：http://proewildfire.cn/thread-23559-1-1.html

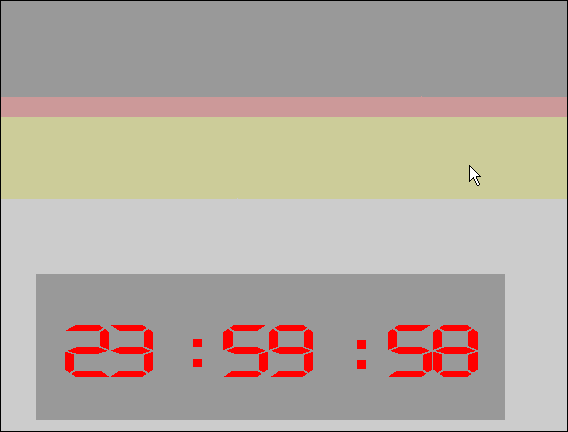

题目：用proe关系再生模拟具备秒分时功能的计时器，要求提供从23:59:58到00:00:02的关系再生gif动画
主要过程：
1. 秒计时模拟功能的实现
2. 00、01、…、09数字的实现
3. 分、时模拟功能的实现
[正文]

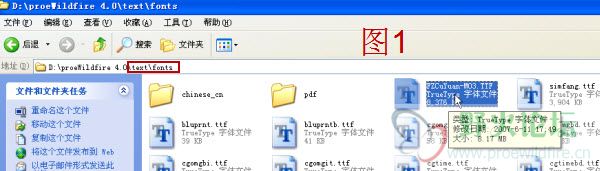

在开始前我们需要将用到的字体“FZCuYuan-M03.TTF”放入安装目录下/text/fonts文件夹下（图1）。

一、新建一零件time.prt，拉伸50*150*2的立方体，作为时间显示屏用；
二、在上一步建立的立方体一面上再作一拉伸特征，选择草绘平面；

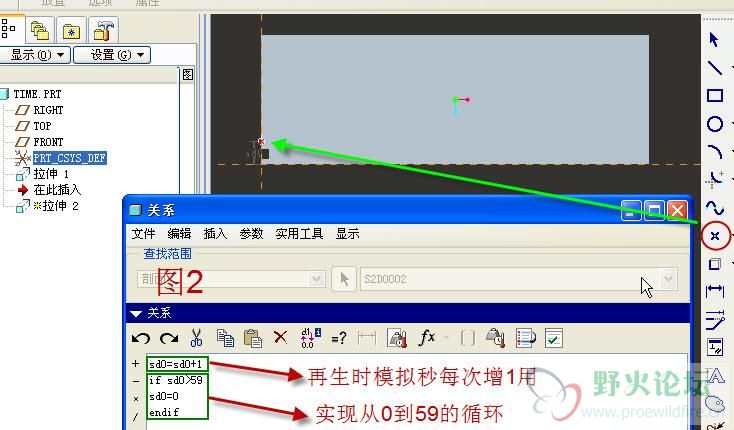

进入草绘后，创建一点。工具—关系，填入图2所示关系。（当然要实现0-59范围方法有很多，比如求余函数mod()，我们对60取余即可，即mod (sd01,60)；只所以此处用条件循环实现是为了防止点跳出视野不易观察其值。）

三、继续写入关系，以实现00到09的变化

游客，如果您要查看本帖隐藏内容请回复

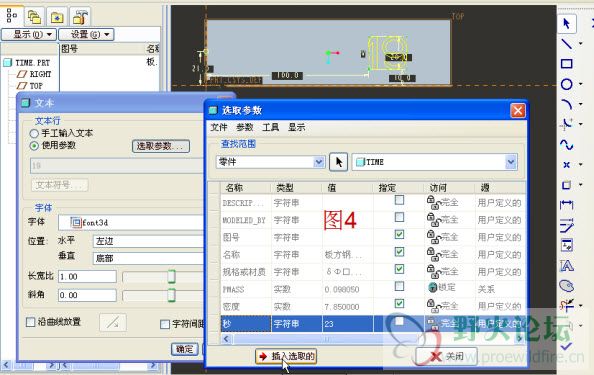

四、创建一文本，在弹出的“文本“窗口中点选“使用参数”，再点击“选取参数”，在弹出的“选取参数”窗口选择“秒”所在行，“插入选取的”，“确定”。见图4

至此，秒建模全部完成。完成拉伸特征你已经可以按住Ctrl+G来看看效果了。（如果现在就完成创建特征别忘了在进行下一步时再重新编缉定义，这是为了减少特征看着舒服，当然不是必须的）
五、分、时功能的实现有了前面秒的的解决办法，我们照猫画虎可以很容易的解决“秒”在0时“分”增1，“秒”“分”都在0时“时”增1及00、01等效果了。为了让大家看得明白，把“分”实现的关系式独立出来，
如下
if sd0==0
sd7=sd7+1
endif
if sd7>59
sd7=0
endif
if sd7==0
分='00'
endif
if sd7>0&sd7<10
分='0'+itos(sd7)
endif
if sd7>=10
分=itos(sd7)
Endif
--------------------------------------------------------------------------
时实现的关系式如下
if sd0==0&sd7==0
sd8=sd8+1
endif
if sd8>23
sd8=0
endif
if sd8==0
时='00'
endif
if sd8>0&sd8<10
时='0'+itos(sd8)
endif
if sd8>=10
时=itos(sd8)
Endif
六、最后我们将字体都改为FZCuYuan-M03.TTF并草绘“秒分”及“分时”间的两个冒号，赋值sd0(驱动秒)为50，sd7（驱动分）为59，sd8（驱动时）为23，完成“拉伸”特征创建。

“再生模型”或Ctrl+G就可以观察到计时器从23:59:58到00:00:02的变化了。
