可变截面扫描(VSS)中trajpar的应用

zmorphis

实体或曲面在做变截面扫描(Var Sec Swp )时，外型变化除了受到X-vector Trajectory的3D曲线控制之外也可用下列两种方式来控制：

1. 使用relation结合trajpar参数来控制截面参数的变化。Trajpar是Pro/E的内参（轨迹参数），它是从0到1的一个变量（呈线性变化）代表扫出特征的长度百分比。在扫出的开始时，trajpar的值是0；结束时为1。使用举例：在草绘的Relation中加入关系式sd#=trajpar+n，此时尺寸sd#受到trajpar+n控制。在sweep开始时值为n，结束时值为n+1。截面的高度尺寸呈线性变化。若截面的高度尺寸受sd#=sin(trajpar*360)+n控制，则呈现sin曲线变化。

2. 使用relation结合基准图形（datum graph）及trajpar参数来控制截面参数的变化。我们可利用datum graph来控制截面的变化，也可使用datum graph来控制三维实体或曲面的造型变化。先说明datum graph曲线的使用情况，创建位置为feature>create>datum>graph再给出graph曲线的名称。绘制时给定坐标系，曲线的x轴方向会随着sweep变化，起点代表sweep开始，终点代表sweep结束。（说明：在控制方程中根据需要选取曲线的一段或全部）曲线在某点的y值即是变量值。使用datum graph控制截面的格式如下：

SD#=evalgraph(“graph_name” , x_value)

式中SD#代表欲变化的参数（SD表示草绘尺寸），graph_name为datum graph的名称，x_value代表扫描的“行程”，evalgraph(Evaluate Graph)是Pro/E系统默认的基准控制曲线计算函数，其功能为当变量x_value变化时计算相应的y值，然后指定给SD#。X_value的值可以是实数或表达式，如果是表达式可含有trajpar参数（根据用户需求而定）。
注：datum graph必须在sweep特征之前创建，或使用reorder 将之置于sweep特征之前。

讨论：VSS中的X-Trajectory和附加轨迹的应用

有很多朋友对这些问题吃的不是很透，今天拿出来说一下。欢迎大家跟贴说出自己的见解。

在可变截面扫描（VSS）中，X-Trajectory和附加轨迹都可以控制扫描的结果。X-Trajectory中文翻译成是X-矢量或者X-向量，在野火版本中，X-Trajectory和附加轨迹都是可选的。

什么是X-Trajectory呢，它的具体含义是什么？简单地说，它就是在VSS过程中始终控制着扫描截面的X轴方向。

扫描过程中，系统控制X-矢量的每个点都会落在X轴上。

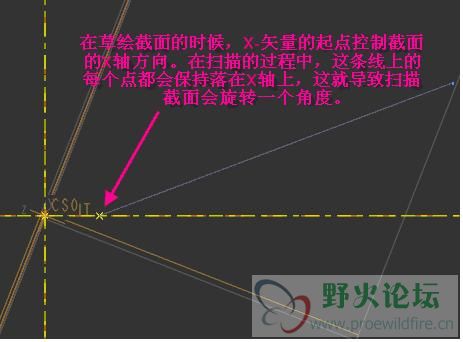

控制截面方向，导致扭曲效果。

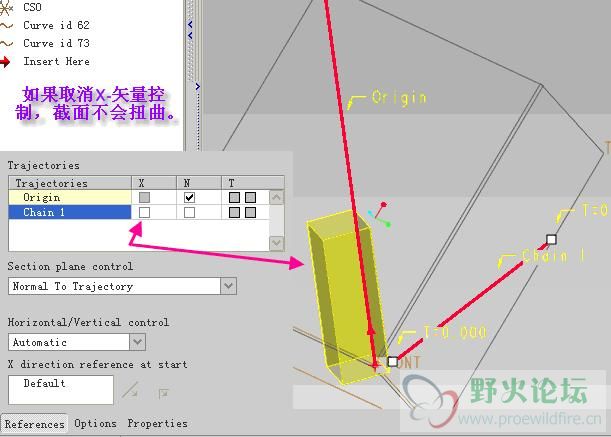

取消X-矢量控制。

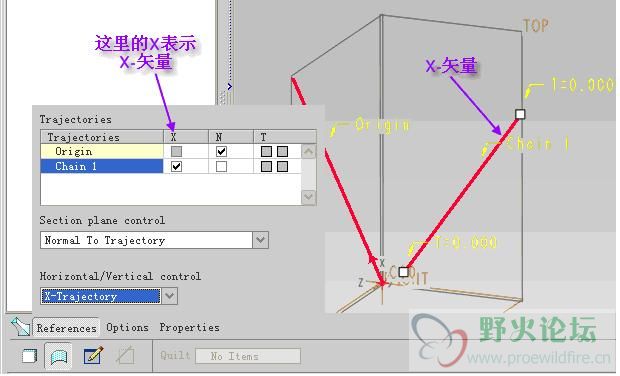

当然，x-矢量可以参与截面定义，此时的x-矢量具有双重作用。

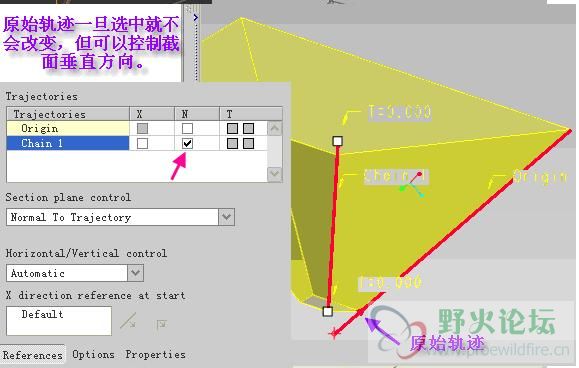

控制截面垂直方向。

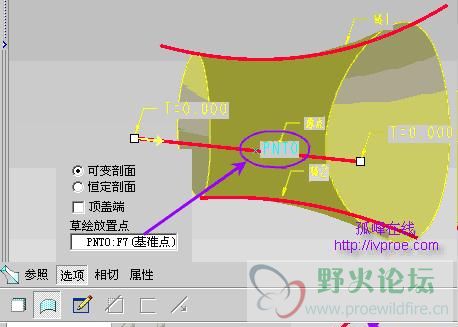

多条扫描轨迹的起始点不在同一平面上时，可以在椎线（spine）上定义一个基准点，然后指定从此点进行草绘扫描截面，见图。
