浅谈Pro/ENGINEER在企业应用的系统规划和配置

野火

以前写的一篇论文，未发表，基本上是抄袭的。如果你不熟悉的话，那就看看我摘抄的这一段吧。——野火

一、引言

Pro/ENGINEER是美国出产的软件，默认的标准为ANSI（美国国家标准）。ANSI标准与中国国家标准（GB）有很大的不同，如ANSI的单位为英制：长度为英寸，重量为磅；ANSI的三视图投影方向为第三象限，即右视图在右边，中国制图标准为第一象限，即左视图在右边。所以，没有配置的Pro/ENGINEER可能适合美国公司使用，但不适合中国使用。
Pro/ENGINEER是高端的CAD软件，系统庞大、功能强大，这就需要正确配置Pro/ENGINEER，才能充分发挥它的功能。企业在使用Pro/ENGINEER系统之前，如能按照以下说明进行配置，使Pro/ENGINEER在正确的、标准一致的环境下运行，将会为企业高效使用Pro/ENGINEER做好准备，充分发挥Pro/ENGINEER系统强大的效力。

二、系统规划与配置的主要内容

企业和个人都需要进行Pro/ENGINEER系统的规划与配置。个人可以直接套用企业的规划配置，也可以在满足企业规划和配置的基础上，进一步发展自己的规划配置。Pro/ENGINEER系统规划和配置的主要内容包括：

1.Pro/ENGINEER系统首要配置
  （1）Config.sup  设置企业级的Pro/ENGINEER系统强制执行标准，只有企业的Pro/ENGINEER系统管理员才能设置。任何其他的系统规划与配置不得与它冲突，其它配置与Config.sup冲突时，以Config.sup设置为准，其它配置的设置无效。例如，可以设置中国GB的标准件库、设置企业的通用件库等，这样其他人设置的国标库和通用件库等都无效。
  （2）Config.pro  设置项目级和个人级的Pro/ENGINEER系统配置。例如，项目的搜索路径、项目专用的色表（color.map文件）和项目专用的工程图配置等。
  （3）Config.win  用于Pro/ENGINEER系统的软件操作界面设置。比如菜单的内容和位置，各种功能图标的显示与否及显示的位置等。Pro/ENGINEER系统可以随时调用不同的Config.win文件，形成不同的Pro/ENGINEER使用界面。
2.模板文件
通过模板文件生成的Pro/ENGINEER数据文件将具有统一的界面、格式，符合相同的标准。如建模模板内有Pro/ENGINEER单位设置、参数设置、视角设置、层的设置等，这些都将带入由模板创建的文件中。工程图模板内包含工程图的图框、字体、尺寸标注样式、符号等设置。
3.工程图配置
工程图配置文件（*.dtl格式文件）：设置工程图的工作环境，是对Config.pro 文件在工程图中的补充和延伸。
4.库配置
各种库的建立与调用。包括国标（GB）标准件库、通用件库、材料库、材质库、自定义特征库、工程图符号库、钣金的折弯表等。库的建立和配置是Pro/ENGINEER系统规划和配置的主要工作之一，对高效使用Pro/ENGINEER至关重要。因为会不断重复的调用各种库，所以配置齐备准确的库是一项一劳永逸的工作。
5.配置文件的安装位置
建议将企业Pro/ENGINEER系统的所有配置文件集中放在一个名为“pro_stds”的文件夹下，此文件夹位置与Pro/ENGINEER的安装路径平行。例如，如果Pro/ENGINEER安装在“D:\ptc\proewildfire”，那么系统配置文件就安装在“D:\ptc\pro_stds”。可再建立其它两个目录（如图），Working下用于存放用户的零件模型、装配模型和工程图等数据文件，temp下存放Pro/ENGINEER产生的临时文件，并设置Config.pro中的选项“trail_path”指向“D:\ptc\temp”。

三、pro_stds的组成与说明

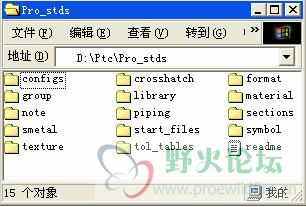

    Pro/ENGINEER系统的配置文件都集中存放在名为“pro_stds”的文件夹中，如图所示：

对pro_stds的使用说明如下：
☆configs  基本配置文件库。主要包括：
① Pro/ENGINEER系统的首要配置文件：Config.sup、Config.pro、Config.win。
② 工程图配置文件（.dtl格式文件）、工程图Format的配置文件。
③ 色表文件（*.map格式文件）、BOM格式文件（*.fmt格式文件）、Pro/ENGINEER系统的颜色配置文件（*.scl格式文件）、模型树的格式文件（*.cfg格式文件）等。
注意：Config.sup文件放在“pro_stds”文件夹内没有作用。因为Pro/ENGINEER系统启动时只在“安装目录\text”内加载Config.sup文件。实际应用时可以从“pro_stds\configs”内将Config.sup文件复制到“安装目录\text”内。另外将Config.pro和Config.win复制到“安装目录\bin”内。
☆start_files  系统模板库：包括普通零件模板、装配模板、钣金件模板、各种幅面（A0、A1、A2、A3、A4）的零件图模板和装配图模板等。
☆library  系统库文件：包括国标标准件库、通用件库、型材库、企业专用件库等。好的库可以使Pro/ENGINEER实施应用事半功倍、一劳永逸。
☆Sections  常用截面（.sec格式文件），如正六边形、企业常用的专用的型材等，可以将其截面保留在此，以便于在此基础上修改调用。
☆Symbol  工程图符号库。Pro/ENGINEER系统自带一些基本符号，但如果要使用系统没有的符号，就增加此新的符号到符号库。当插入符号时，自动打开符号库，从中选择合适的符号插入工程图。
☆Format  工程图标准格式库。使工程图有统一的图框、标题栏、明细栏、字体和尺寸格式等。
☆Tol_tables  公差表库。通过配置Pro/ENGINEER系统的公差表，在设计中直接选用公差配合，Pro/ENGINEER自动根据公差表确定尺寸的上下偏差数字，省去了查公差表的繁琐。
☆Group  用户自定义特征的目录库。对于某些要经常重复用到的特征，可以定义为自定义特征，将它们存放在此文件夹内。下次建立类似的特征时，可以在此特征的基础上修改特征位置参考和尺寸完成。
☆Material  系统材料库。不同的材料有不同的材料特性，如抗拉强度、抗剪强度、密度、膨胀系数等，材料的性能会影响产品的性能。如不同密度材料的产品重量会不同。为了在Pro/ENGINEER中计算产品的性能，需要给产品赋予材料；要赋予产品材料，必须定义好各种材料并配置好材料库。
☆Texture  系统的材质库。不同的材质有不同的特性，如表面光洁度、表面亮度、材质的色彩等，材料会影响产品的视觉效果。为了在Pro/ENGINEER中表现产品的真实外观属性，需要给产品赋予材质；要赋予产品材质，必须定义好各种材质并配置好材质库。
☆Note  注释和技术说明库。注释和技术说明是用在工程图中的文字型描述，对与某些通用的技术说明，可以定义成note，这样就可以重复的调用，而不必每次人工输入，提高了Pro/ENGINEER的使用效率。

以上是Pro/ENGINEER实施应用中最常用的文件。由于Pro/ENGINEER系统庞大，模块众多，还有一些可以根据需要配置。例如：

☆Smetal  钣金件的折弯表格及参数库。
☆Crosshatch  剖面线格式库。
☆Piping  管路接头库。

四、pro_stds的使用
