齿形垫片

shenchuanjun · 发表于 2008-7-29 07:38

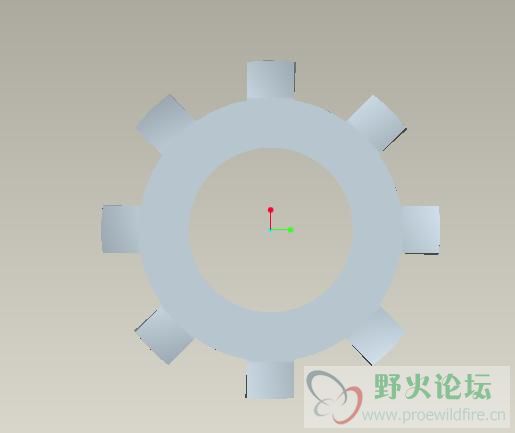

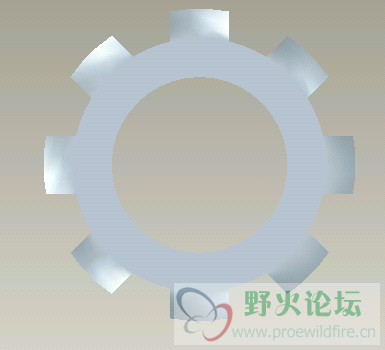

嘿嘿,在工作中遇到了这个零件的设计,特上传给新手门练习练习.会的不难,难的不会,有兴趣的朋友可以试试,很使用的

shenchuanjun · 发表于 2008-7-29 07:40

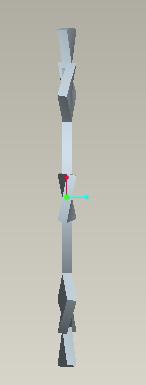

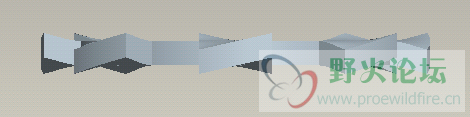

再加两个视图

liuzhenghai · 发表于 2008-7-29 09:54

还真没碰上过这样的垫片，也不知具体用在哪些结构上

厦门9919 · 发表于 2008-7-29 17:18

防松垫片，还真不好作，

新猎手 · 发表于 2008-7-29 19:26

垫片的齿不知用什么方法形成的，学习了！

新猎手 · 发表于 2008-7-29 19:27

垫片的齿不知用什么方法形成的，学习了！

shenchuanjun · 发表于 2008-7-30 07:35

这是一个防滑垫片,其实我做的只是形状象点而已,一些参数都没有考虑

383677382 · 发表于 2008-7-30 08:45

我画了一个传个PRT和大家共同学习一下

jint · 发表于 2008-7-30 10:59

谢谢分享prt，学习一下...

liuchao8810 · 发表于 2008-7-30 11:16

用混合,阵列做的吧
