有个个图遇到了困难

xiangzai2527 · 发表于 2012-9-8 14:41

上个完整的图！

bekehanmu · 发表于 2012-9-8 16:27

直接上CAD的完整图纸，才可以帮你啊

yaoshuai58 · 发表于 2012-9-8 21:05

看的我一个头两个大，大概样子知道了，可是那些细节问题，实在看不懂，难不成是我识图能力太差了？

ahua00gg · 发表于 2012-9-8 22:53

这是个阀门啊

zhdey · 发表于 2012-9-9 16:14

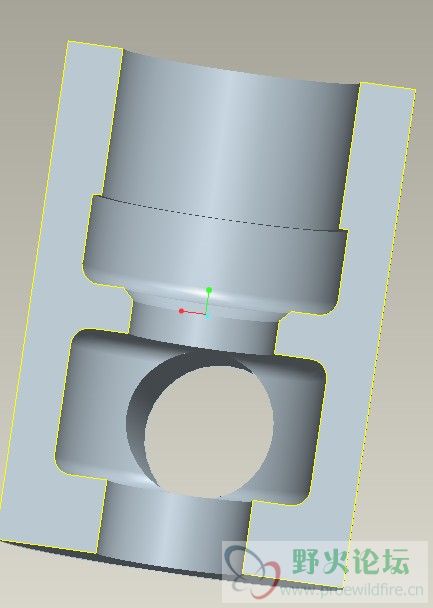

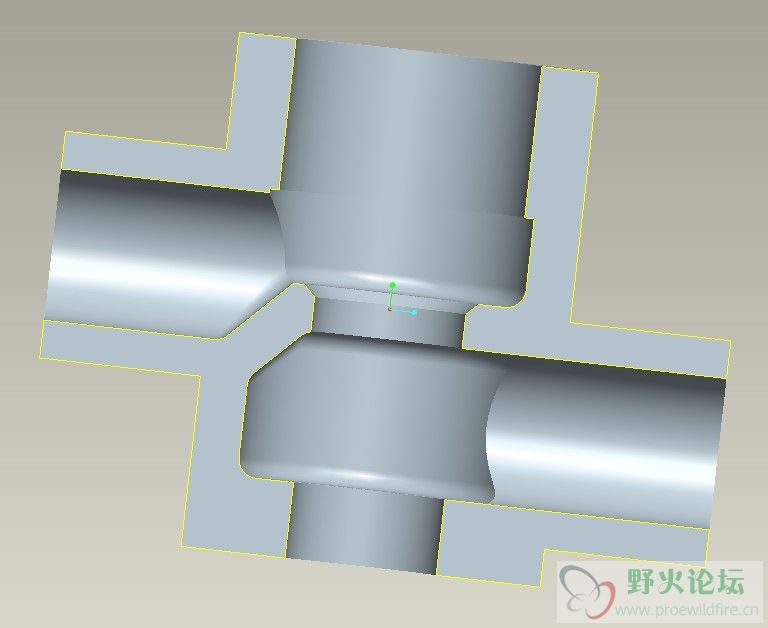

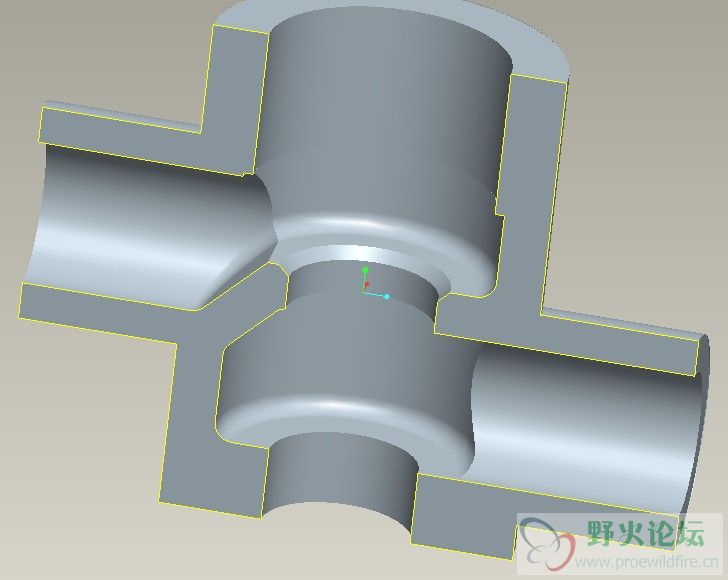

大致画了下楼主觉得困惑的地方，不对的地方请大家指正……

shishipang · 发表于 2012-9-10 21:58

貌似是孔与类似花键槽相交形成的相贯线。

proe-456 · 发表于 2012-9-11 17:37

高啊，我看不明白
