[求助] proe怎么画鼓风机的那个蜗壳?

[复制链接]

5

主题

16

回帖

0

威望

实习生

积分
25
发表于 2012-9-4 09:48 | 显示全部楼层 |阅读模式
如题,求帮助

15

主题

1421

回帖

198

威望

讲师

IT老民工

积分
2486

热心助人勋章优秀会员勋章希望之星勋章

发表于 2012-9-4 16:35 | 显示全部楼层
有形状和图纸尺寸吗?

我画过小型的涡壳




离心式风机的涡壳,一般有对数螺旋型和阿基米德螺旋型

螺旋线的画法也有多种,关键看你的图纸要求





.

[ 本帖最后由 BoYa_DIY 于 2012-9-4 16:43 编辑 ]
回复

使用道具 举报

5

主题

16

回帖

0

威望

实习生

积分
25
 楼主| 发表于 2012-9-4 16:58 | 显示全部楼层
你可以把你的那个风机蜗壳简易画法给我吗?我有蜗壳的图纸,但是我没法添加附件..
回复

使用道具 举报

5

主题

16

回帖

0

威望

实习生

积分
25
 楼主| 发表于 2012-9-4 17:03 | 显示全部楼层

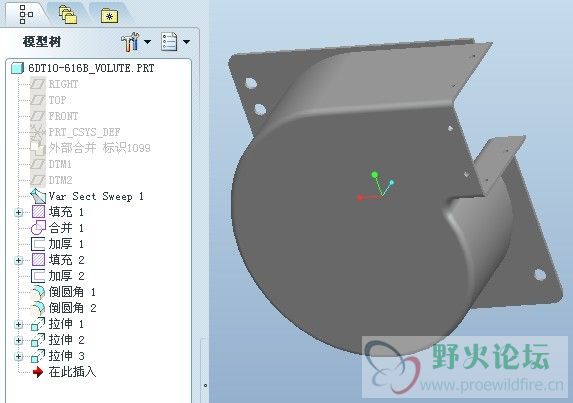

proe怎么画鼓风机的那个蜗壳?

这个就是那个蜗壳的尺寸
回复

使用道具 举报

5

主题

16

回帖

0

威望

实习生

积分
25
 楼主| 发表于 2012-9-4 17:03 | 显示全部楼层

回复 2# BoYa_DIY 的帖子

蜗壳的尺寸在四楼
回复

使用道具 举报

15

主题

1421

回帖

198

威望

讲师

IT老民工

积分
2486

热心助人勋章优秀会员勋章希望之星勋章

发表于 2012-9-4 17:03 | 显示全部楼层

回复 3# phy19900930 的帖子

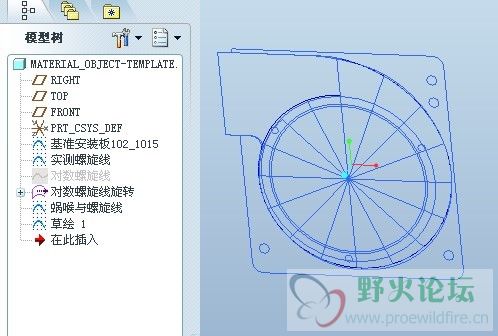

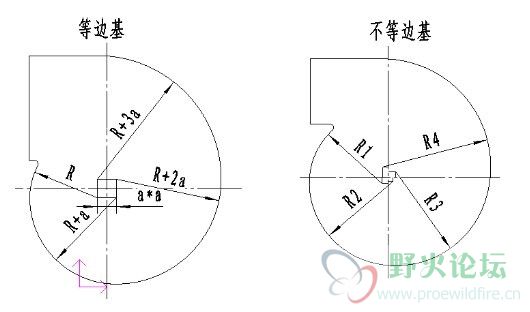

发个螺旋线的草绘,供参考



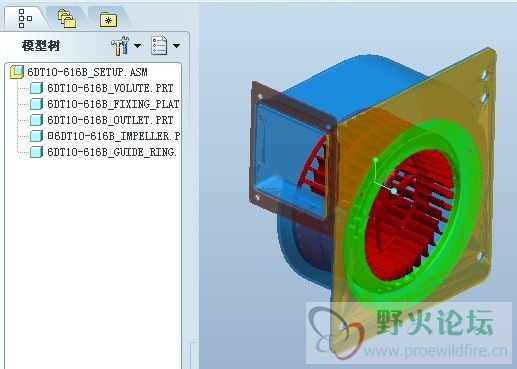

material_object-template.prt.zip (104.75 KB, 下载次数: 807)

评分

参与人数 1威望 +1 收起 理由
野火 + 1 热心助人

查看全部评分

回复 1 0

使用道具 举报

0

主题

11

回帖

0

威望

实习生

积分
11
发表于 2012-9-4 17:48 | 显示全部楼层
学习下
回复

使用道具 举报

6

主题

207

回帖

3

威望

工程师

积分
225
发表于 2012-9-4 18:21 | 显示全部楼层
我之前好像也画过一个,找不着了。。。。
回复

使用道具 举报

1

主题

162

回帖

0

威望

助工

积分
168
发表于 2015-1-8 22:12 | 显示全部楼层
感谢各位的分享,谢谢!
回复

使用道具 举报

1

主题

37

回帖

0

威望

实习生

积分
43
发表于 2015-10-29 15:01 | 显示全部楼层
最近搞个蜗壳、找回这贴,数学不及格的人感觉好复杂呀...
回复
