齿轮系运动轴问题

BoYa_DIY

仔细看了你的原文件和每一步装配过程，也反复模拟你饿装配和机构设置。

关于在机构设置里只能看见中间一个黄色旋转箭头的问题，我以为和装配有关系：

第一、在组件文件开始装配前，通过两基准平面作一轴线，你作对的；
第二、装配中间太阳轮，销钉约束，也对的；
第三、装配行星小齿轮，没问题；
第四、装配外齿轮，这里是关键。

我是这么做的：
1、在装配外齿轮前，把太阳轮先隐藏，使上述第一步作的轴线单独显示出来；
2、选中该基准轴右键——隐藏；
3、恢复太阳轮的隐藏；
4、装配外齿轮，销钉约束，旋转轴选太阳轮的轴（如果之前选的是组件基准轴，即上述第一步做的，则以后在机构里就不显示两个黄色旋转箭头）；
5、装配完毕，进入机构设置........

不知道这样叙述，你是否明白。






PRT 文件版本 5.0 (M100) . 请先分别打开零件将红色箭头拖到底, 再打开ASM 组件文件. 行星轮问题.rar (435.86 KB, 下载次数: 11)

2012-7-16 20:39 上传

点击文件名下载附件

.

[ 本帖最后由 BoYa_DIY 于 2012-7-16 20:39 编辑 ]

小P乾

我要做一个轮系，太阳轮带动行星轮，行星轮带动外齿圈，太阳轮与外齿圈同轴。
我定义齿轮副运动轴时，太阳轮与外齿圈的轴处只有一个黄色带螺旋线的箭头可选，但是范例文件里却有两个黄色箭头，两箭头反向，请高手指点我哪里出错了？怎么改过来？怎么把两个轴方向弄成相反的？
我的也是两个黄色箭头，但是两个箭头方向相同，看上去像是一个，导致定义齿轮副运动轴时没法区分太阳轮的轴与外齿圈的轴，请高手指点迷津，小弟不胜感激！！！
困惑好几天了

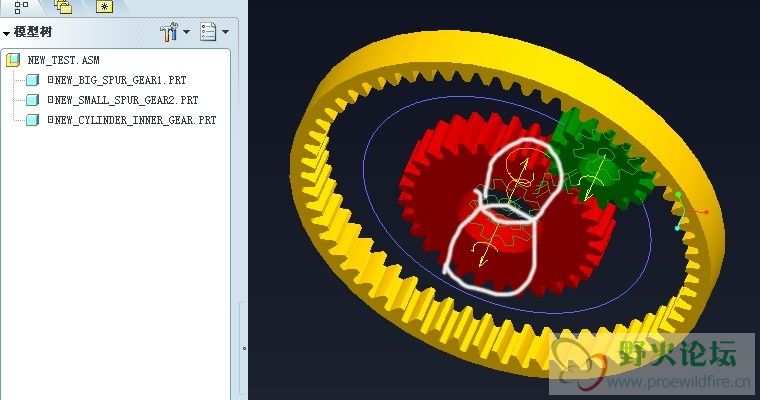

图如下，一个箭头的是我做的，两个箭头的是范例文件，怎么弄成两个方向相反的箭头？

BoYa_DIY

此问题在你的另一帖中有叙述:

http://www.proewildfire.cn/forum ... d=260418#pid1651954

就是在太阳轮和外齿轮的装配过程中,两者只能由一个在销钉约束是参考组件基准轴, 在装配另一个时, 销钉约束参考的不应该是组件基准轴,而是前者的中心轴.

楼主可以试一下.





另外建议楼主,一个问题尽量在同一个帖里来讨论, 你现在一个问题发了几个类似的帖,大家讨论起来不方便.

此建议不应该是我提,我有点"越俎代庖"了. 请版主见后原谅
.

[ 本帖最后由 BoYa_DIY 于 2012-7-16 21:13 编辑 ]

小P乾

终于明白了，原来如果选中基准轴的话，销钉连接没法选择反向，选反向的按钮是灰的。只有选中太阳轮的轴才能选中反向
非常感谢！！！憋了好几天的问题终于明白了

小P乾

呵呵，我是新手，以后多注意

小P乾

如果选基准轴的话销钉反转的按钮是灰色的，如图
希望可以对有相同困惑的朋友有所帮助，同时几次机会感谢BoYa_DIY的大力帮助！

BoYa_DIY

不用客气.

我也是就你遇到的问题,在一起学习

小P乾

我又仔细研究了一下，发现好像选中基准平面作的轴线或者选中太阳轮的轴线都可以，区分在于选基准轴线时，面对齐要选择top面（我是以top面为参考），选太阳轮的轴线时，面对齐要选择太阳轮的面。关键在于销钉连接处要选中反向按钮，好加以区分
