高手帮帮忙。。曲面不会画。。

VinKe · 发表于 2012-7-5 11:58

附件是平面图，CAD2004。。
里面那个椭圆的曲面，在PROE中就是画不出来，没办法就只能用CAD画，但是里面一些视图或是一些线的表达就不是很好。。
所以，就想用PROE画出来，再转成平面图，这样才直观。。

VinKe · 发表于 2012-7-5 11:59

高手来帮帮忙啊。。非常感谢啊。。。~

BoYa_DIY · 发表于 2012-7-5 14:20

我不是高手，曲面尤其不擅长。

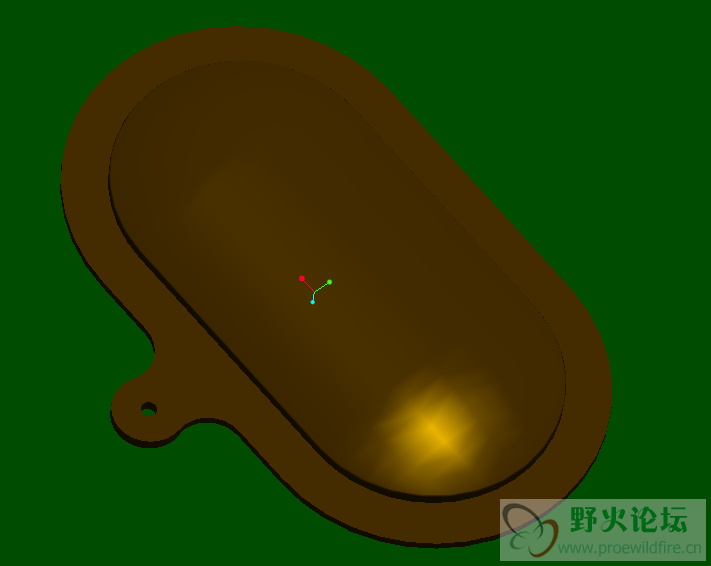

给画个基本模型，供参考。

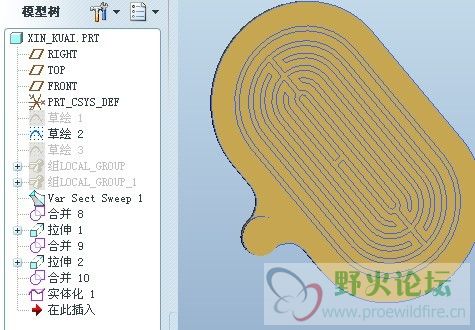

草绘部分均已做好，剩下的镂空你自己会做了吧

xin_kuai-test.prt.zip (141.78 KB, 下载次数: 9)

.

[ 本帖最后由 BoYa_DIY 于 2012-7-5 14:58 编辑 ]

不似人道 · 发表于 2012-7-6 09:31

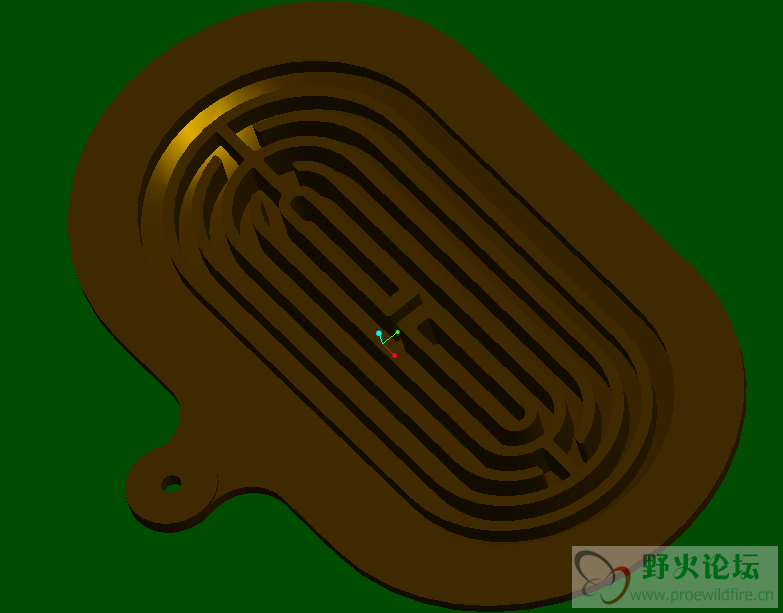

我也画了个不知道对不对,LZ剖视图有点问题

[ 本帖最后由不似人道于 2012-7-6 09:36 编辑 ]

BoYa_DIY · 发表于 2012-7-6 11:09

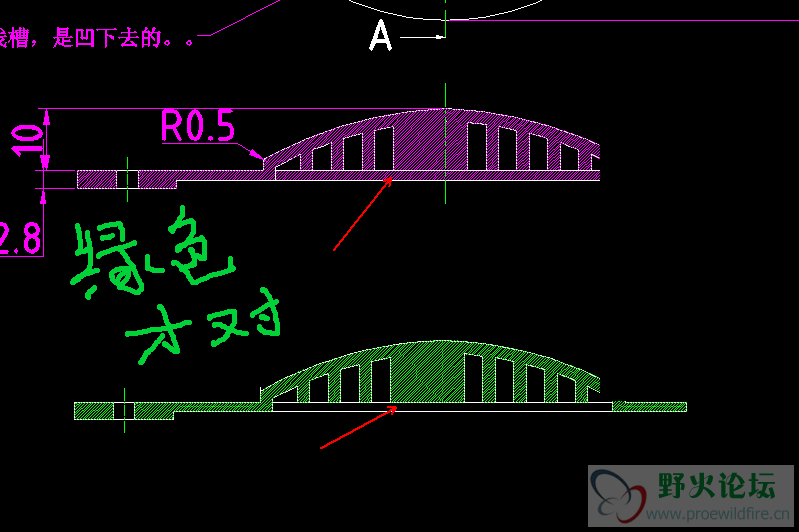

楼上正解, 原CAD图纸有错误.

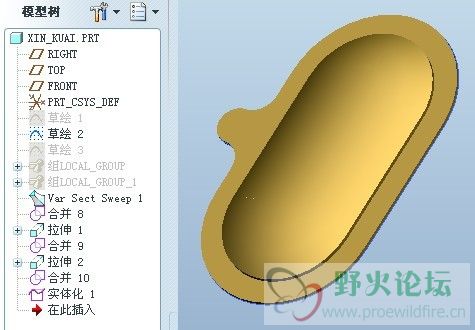

补个完整的文件

xin_kuai.prt.zip (160.69 KB, 下载次数: 5)

[ 本帖最后由 BoYa_DIY 于 2012-7-6 13:44 编辑 ]

VinKe · 发表于 2012-7-6 17:05

谢谢楼上两位。。
就是CAD 的剖视图有问题，我才想用PROE画出来，再转三视图。。
谢谢了。。。

李文红 · 发表于 2012-7-11 14:22

楼上正解，啥时候威望才会正啊

xionfan · 发表于 2012-7-12 12:53

厉害，都挺棒滴
