要出一个纸箱图发给纸箱厂做纸箱，那么我在CAD中怎么去画这个纸箱图

XHXA118 · 发表于 2012-6-17 15:14

我在PRO/E中画了个产品，外观尺寸长方形的，L300*W200*H450.现在是要出一个纸箱图发给纸箱厂做纸箱，那么我在CAD中怎么去画这个纸箱图，那么一般的工程师不是画好产品后，要出个纸箱的尺寸图给做纸箱厂的做纸箱吗，那么这个图怎以表示呢

340047351 · 发表于 2012-6-17 17:19

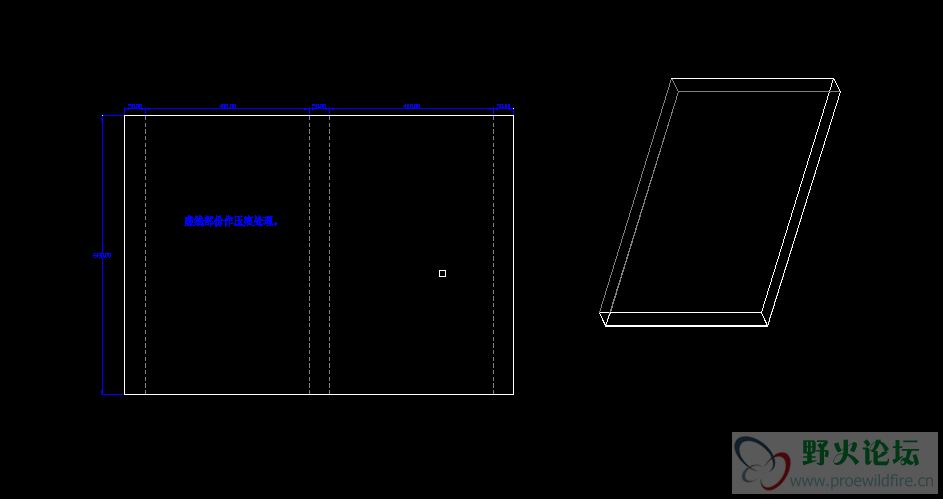

画一个展开的尺寸可以了.这是我做的一个简单的纸板框，给你参考一下：

显示全部楼层 · 发表于 2012-6-17 19:46

提示: 作者被禁止或删除内容自动屏蔽

显示全部楼层 · 发表于 2012-6-17 19:56

提示: 作者被禁止或删除内容自动屏蔽

伊人魅力 · 发表于 2012-6-18 08:34

学习一下顺便想问问你们怎么没有画纸箱的底和盖

netcoretec · 发表于 2012-6-19 17:22

出彩盒是平面设计吧，好像应该用到CorelDRAW这个软件吧

显示全部楼层 · 发表于 2012-8-3 16:53

提示: 作者被禁止或删除内容自动屏蔽

显示全部楼层 · 发表于 2012-8-3 16:54

提示: 作者被禁止或删除内容自动屏蔽

leisongwei · 发表于 2017-8-24 15:57

artioscad 怎么安装

wpandww1412 · 发表于 2017-8-25 11:30

PROE转用SW真是蛋疼啊！
