钣金对称件大家都是怎么处理呀～～～

zizi721 · 发表于 2012-6-5 20:46

钣金对称件大家都是怎么处理呀～～～
钣金件左右对称的零件，想在一个三维图里体现，然后出在同张二维制图上，大家都是怎么处理的？我现在是直接做多个特征，然后做族表，隐含掉一个。。想看看大家有没有更方便点的方法。。。

fsllo · 发表于 2012-6-5 21:27

在装配里镜像或复制不知算不算

zizi721 · 发表于 2012-6-5 21:35

额，不行哦。本来就是2个零件，要出2张制图的。现在我是想直接出1张制图体现出来，省的还要画2次二维，三维图。

huangjunmad · 发表于 2012-6-5 22:06

不是怎么了解你的意思/

linthink · 发表于 2012-6-5 23:16

在工程图标明对称加工不就行了。

zizi721 · 发表于 2012-6-6 12:58

是的，工程图上是直接可以写对称，但是装配的话需要左右件都出来才能装配。

の小南灬 · 发表于 2012-6-6 13:26

你的意思是不是在一份工程图中有两个零件的投影视图

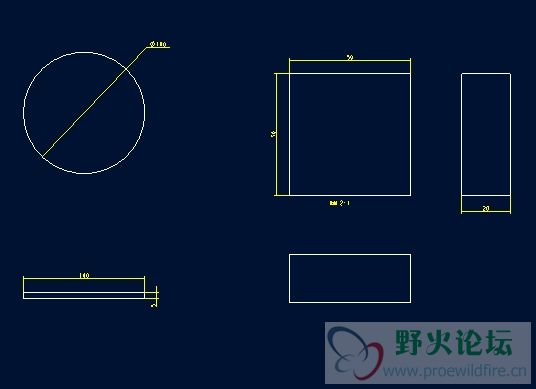

附件是不是的？

zizi721 · 发表于 2012-6-6 21:41

不是哦。。其实简单的说就是一个PROE文件里面有2个三维图，1张二维图，不过三维图打开的时候只能出现1个，因为零件装配的时候就是只装1个的。好像只能用我自己说的做对称特征，然后族表，1左1右，然后隐含掉一个了。。。不知道你明白不明白。。哈。。

yd43622 · 发表于 2012-6-9 15:43

镜像零件就行了啊
前提是这俩个零件完全对称。。。但是在硬盘还是俩个零件要2个图号的但是不用画2次
