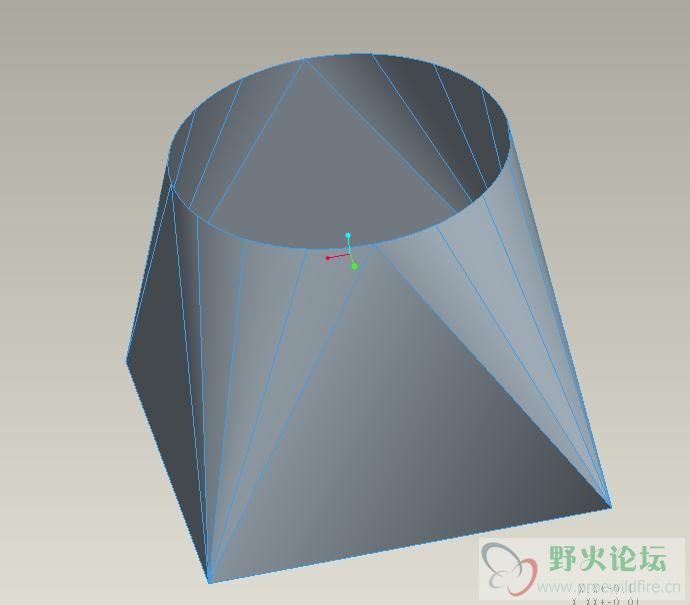

关于方接圆（天圆地方）

lming002003 · 发表于 2008-7-14 13:38

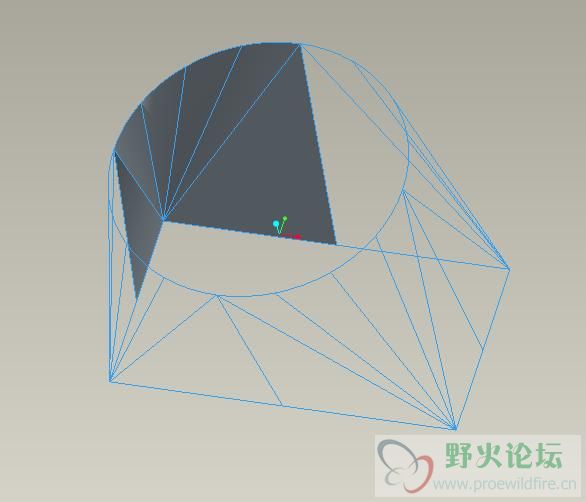

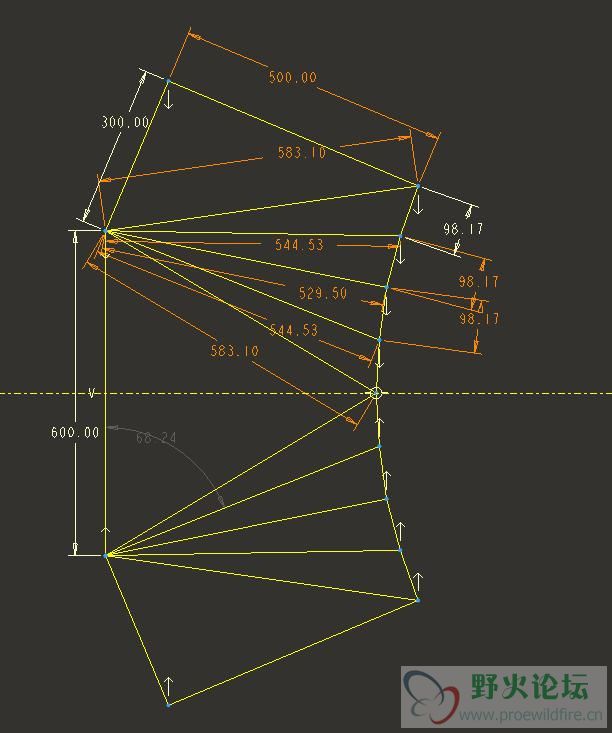

我接触到的方接圆大部分是风管，1.2t的铁皮，折啊折，然后焊接，方接圆可分为2部分或者四部分来做，然后焊接在一起。
现在最笨的方法就是作出三维的，然后量尺寸，然后在用cad作出二维展开图
最理想的方法就是作出三维图，然后直接用展开工具把它展开，
但是我却不会，还是请各位指教啊

lming002003 · 发表于 2008-7-14 13:40

上次我发了个弯头的，现在已经搞明白了

klimt · 发表于 2008-7-14 15:21

这么麻烦啊
用变截面扫描不就结了吗？？

厦门9919 · 发表于 2008-7-14 15:41

用变截面扫描或截面混合均可以做出

foxking111 · 发表于 2008-7-14 16:12

他说的是展开问题，加工要下料~~问问怎么展开~~~

野火 · 发表于 2008-7-14 21:57

这样的论坛以前也有过求助，不过好像没人能展开

mengxq1983 · 发表于 2008-7-14 23:36

钣金问题还是不太懂啊。。。

hxyjd · 发表于 2008-7-15 08:49

有空我给大家出一下教程,这段时间忙了点,PRT档删了,有时间重新做一个上传

jingling · 发表于 2008-7-15 16:38

原帖由 hxyjd 于 2008-7-15 08:49 发表
有空我给大家出一下教程,这段时间忙了点,PRT档删了,有时间重新做一个上传

钣金完全搞不懂。哎。。。羡慕

secondangle · 发表于 2008-7-16 00:27

展开还没有教程,,期待中~~~
