pro/e画截面图，怎么将抛切线显示出来？

52085996 · 发表于 2012-4-5 18:54

弄了白天，没弄出来，我想把抛切线弄出来，转到CAD里面调整，要是在CAD里面画很麻烦，抛切线很多，有点复杂，又要对位子。大家都是怎么弄的。

xiaofj · 发表于 2012-4-5 19:41

先在元件图这边建立想要的剖截面，在转图的时候选择这个剖截面。

野火 · 发表于 2012-4-5 19:55

是说剖面线吗？还是剖面位置的那个直角带箭头的线？

钟汉昌 · 发表于 2012-4-5 22:12

愣是不懂抛切线...

340047351 · 发表于 2012-4-5 23:16

一般保存的剖面图都有显示剖面线的

[ 本帖最后由 340047351 于 2012-4-5 23:18 编辑 ]

52085996 · 发表于 2012-4-6 08:36

就是剖面位置的那个直角带箭头的线，主视图保全显示，另外剖面位置线也要显示出来，调到CAD里面稍微编辑一下就可以的那种。

340047351 · 发表于 2012-4-6 08:57

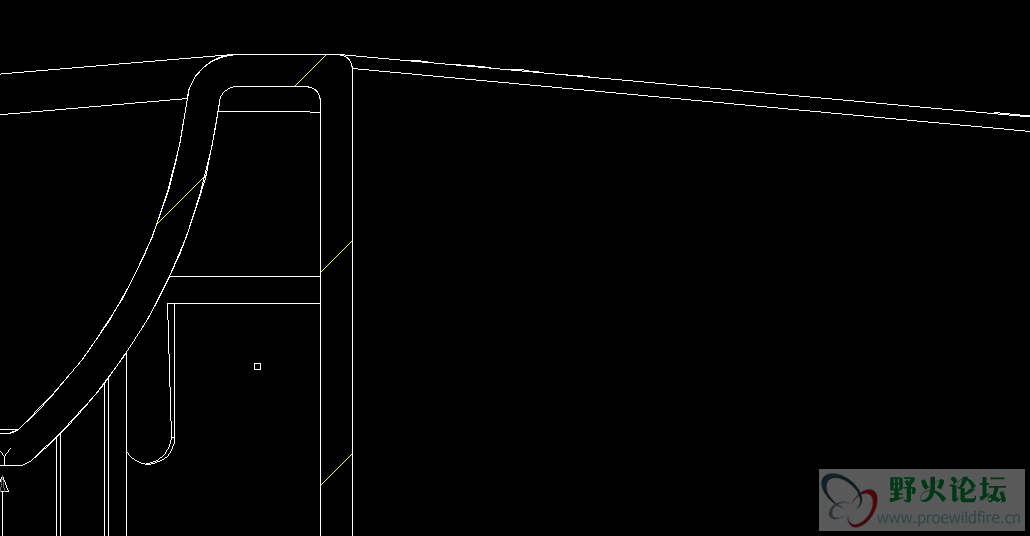

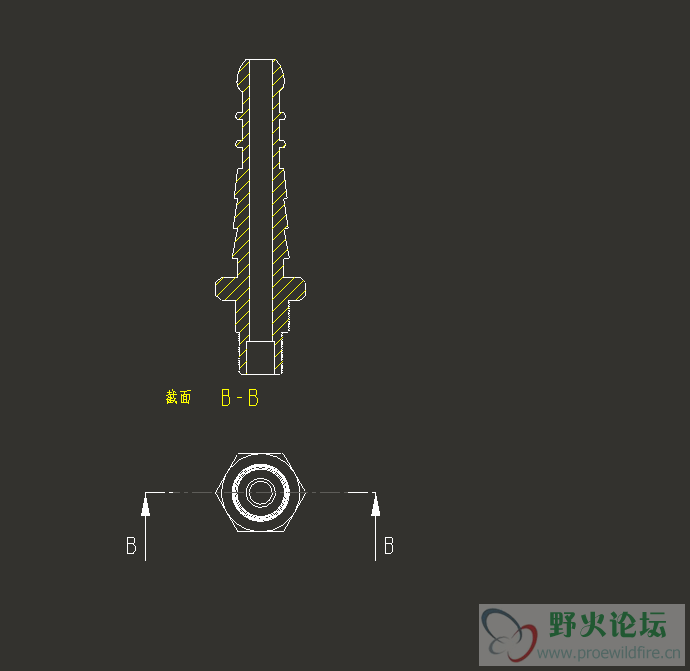

是不是像这样的

52085996 · 发表于 2012-4-6 10:06

是在pro/e工程图里面转图时用的，剖切位置线和箭头。

340047351 · 发表于 2012-4-6 17:20

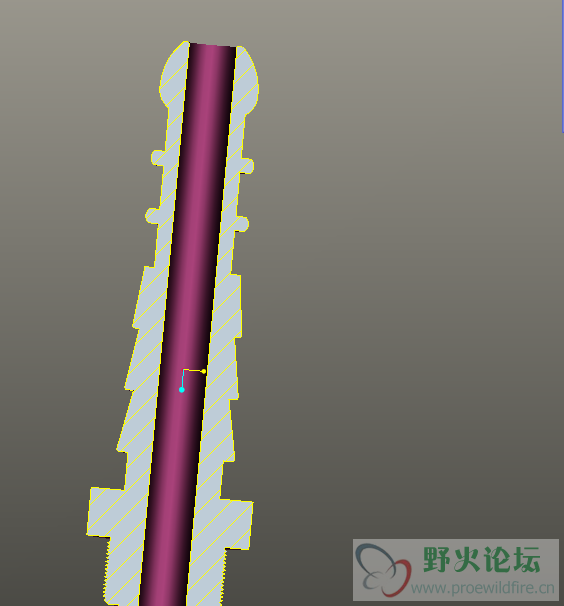

是这样不？

野火 · 发表于 2012-4-7 21:19

视图上点右键，显示箭头
