proe里面的剖面指示线怎么生成？

泽雨2441 · 发表于 2012-2-29 08:55

proe里面的剖面指示线怎么生成？

RAMBOZHOU · 发表于 2012-2-29 10:02

自动生成的，在实体中做一个剖面，在工程图中在用这个剖面剖实体就行了，我理解你要问的是这样的

威廉 · 发表于 2012-2-29 11:11

楼上的说对了，自动生成的，你还可以编辑它，
点先剖面线，右键，属性就会有个对话框

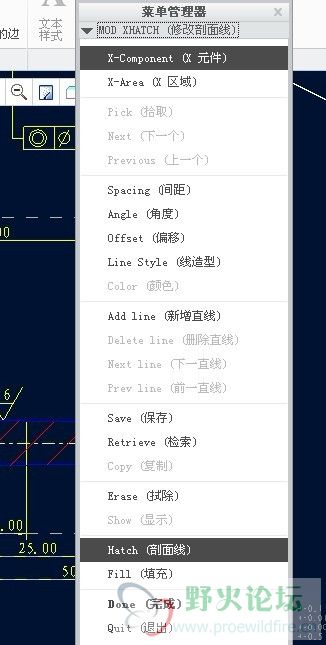

剖面线的很多属性都可以编辑的：如线的方向，线的间隔，是否要显示，网格剖面线（通常用作非金属）等

泽雨2441 · 发表于 2012-3-1 11:16

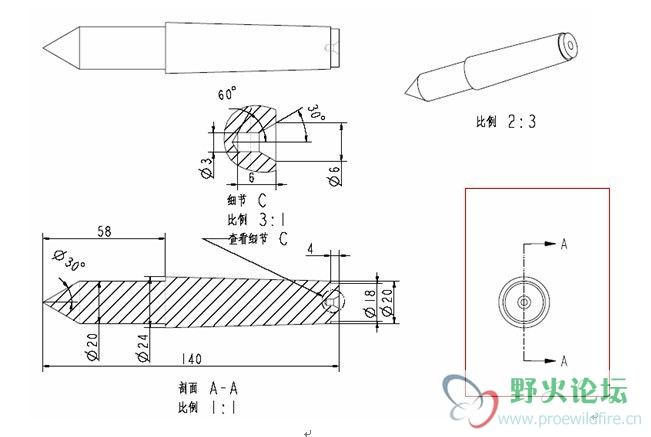

我画的图，跟图2的要求缺少那个Ａ－Ａ那个线

泽雨2441 · 发表于 2012-3-1 13:12

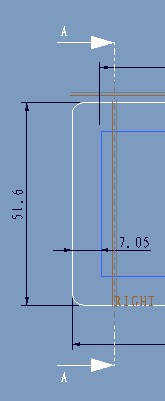

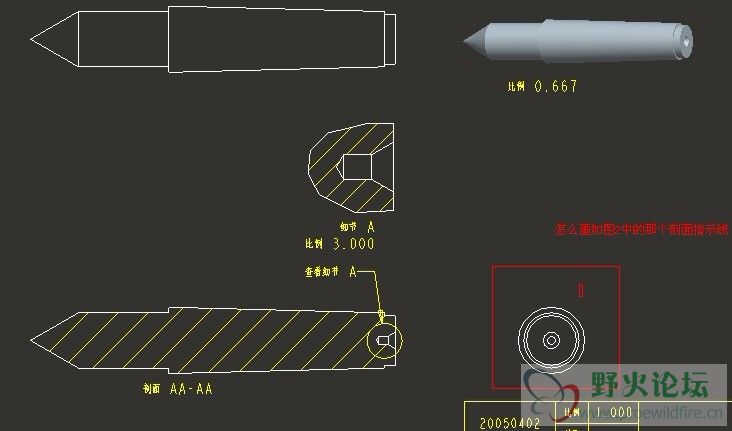

proe剖面指示线如图2 线框表示那里是有AA剖面指示线的，而我做的图图1红框处没有

lesliecen · 发表于 2012-3-1 13:35

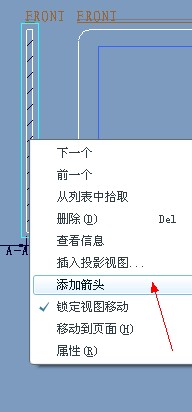

选中剖面图,右击,在菜单里先添加箭头,然后往你红框里一点,箭头剖面就出来了

[ 本帖最后由 lesliecen 于 2012-3-1 13:38 编辑 ]

威廉 · 发表于 2012-3-1 16:08

你点先点选工具条上的这个图标如图示
然后点选你的剖面图
最后点选需要显示剖切符号的图（此图与剖面图是对应关系的）就可以了

野火 · 发表于 2012-3-1 20:15

选中视图，右键添加箭头

泽雨2441 · 发表于 2012-3-2 07:13

谢谢各位了哈哈
