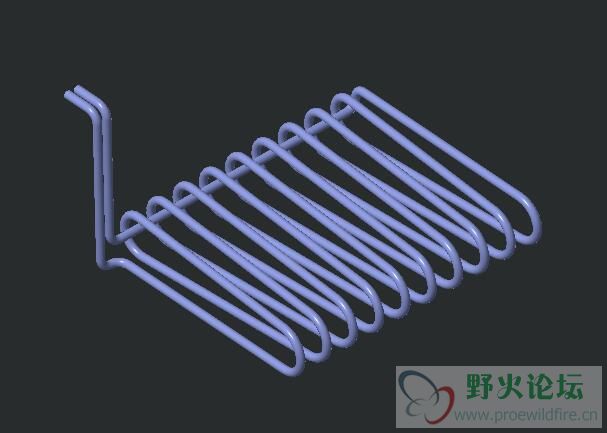

如何用proe画这张椭圆弹簧管？

五妹子湾人 · 发表于 2012-3-4 13:43

用管道功能最好！

四联小王 · 发表于 2012-8-1 13:35

怎么画呀？

huangk228 · 发表于 2012-10-27 11:57

学习学习

yuanbin20 · 发表于 2018-2-22 11:34

这个建模难度并不是太大，首先要仔细分析管道结构，然后确定主要建模方案，再作细节处理，就是比较麻烦一点，只要耐心细致一点就没问题了

一、主体部分采用拉伸截交曲线形成扫描轨迹

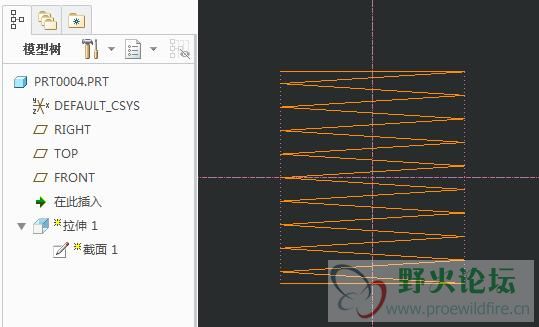

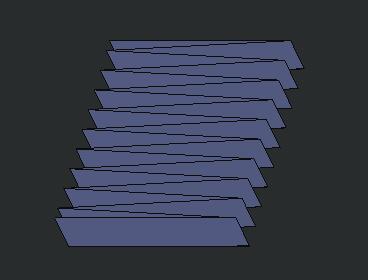

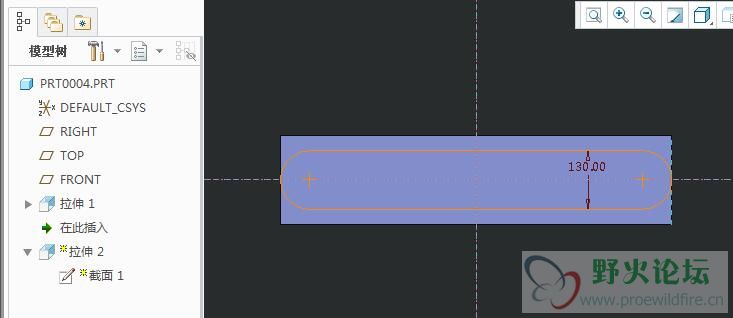

1.拉伸曲面

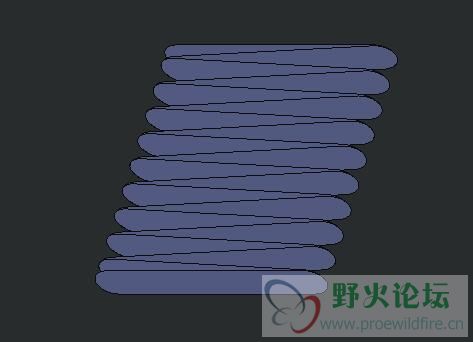

2.裁剪曲面

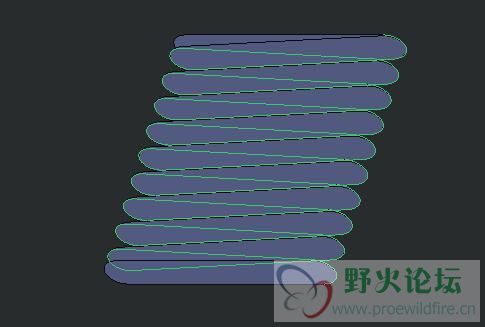

3.复制轨迹线

4.绘制附属连接管道轨迹线

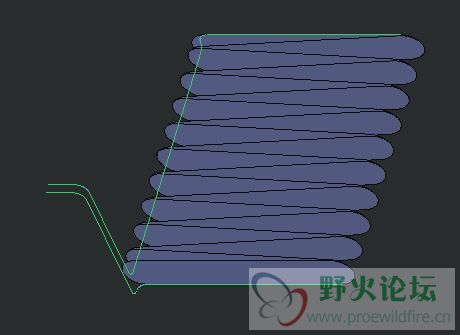

5.一次扫描形成完整管道，然后隐藏曲面就行了

johnlee1686 · 发表于 2021-12-11 21:27

下载后在打开时候提示无法检索

johnlee1686 · 发表于 2021-12-11 21:28

yuanbin20 发表于 2018-2-22 11:34
这个建模难度并不是太大，首先要仔细分析管道结构，然后确定主要建模方案，再作细节处理，就是比较麻烦一点 ...

下载后在打开时候提示无法检索，请解惑

王俊123 · 发表于 2021-12-11 21:46

johnlee1686 发表于 2021-12-11 21:28
下载后在打开时候提示无法检索，请解惑

你的版本比他低，就打不开

王俊123 · 发表于 2021-12-11 21:48

http://www.proewildfire.cn/forum ... read&tid=114735
这就是个异型弹簧的画法，画曲面，相交再扫描就有了，另外那几根线，草绘也行，创建点构件曲线等等都行，最后曲线复制粘贴成一个，扫描结束

我是潘德 · 发表于 2021-12-20 14:44

可以用到包络这个命令
