当位置不够时,怎么设置引出标注?

landor · 发表于 2012-1-3 21:39

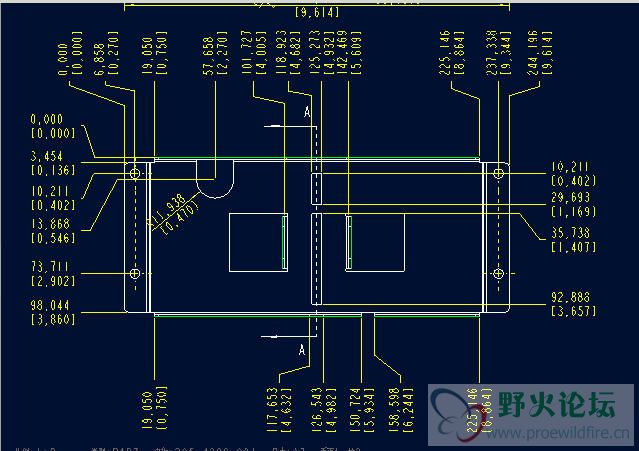

如图这三个尺寸,标注得不清晰,我想把它们标注在同一高度,然后用引线将数值引出标注,请问怎样实现?
或者各位有没有其它的标注方法?谢谢了!

aaaassss1234 · 发表于 2012-1-3 22:32

注释--角拐

jackren66666 · 发表于 2012-1-4 16:19

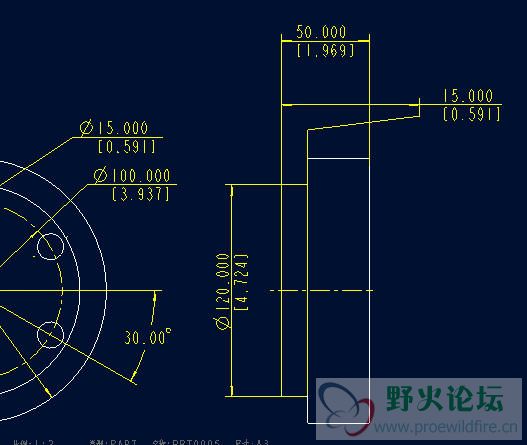

对，可以插入“拐角”：

一般来说，插入拐角在纵坐标标注方式上用得最多，楼主可试试效果。

[ 本帖最后由 jackren66666 于 2012-1-4 16:23 编辑 ]

landor · 发表于 2012-1-4 18:09

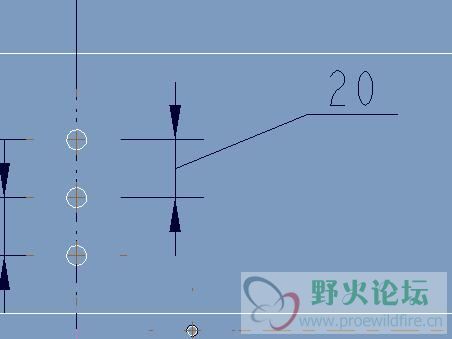

谢谢楼上的示范!看来我也只好采用你第二张图这种方法了.
我试了一下,拐角只是引出尺寸界线,而不是引出数值,跟你第一张图一样,这种形式比较少见.

hhzxa · 发表于 2012-1-6 10:08

是要这样吗
