零件的画法，不知道从哪里开始画

tomcatf14 · 发表于 2011-12-24 10:25

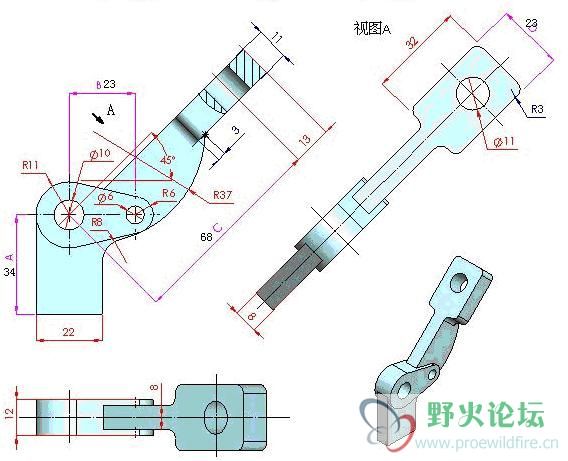

定位尺寸搞不清楚，不知道从哪里开始画，希望老鸟指点迷津啊。。。

superman520520 · 发表于 2011-12-24 10:46

用PROE还是CAD画哦????????????

tomcatf14 · 发表于 2011-12-24 11:03

用pro画~

yun0336wu · 发表于 2011-12-24 11:03

建议从 Ø6 和 Ø10 的中心线定位开始，由这里逐步展开你的造型操作。

qwerabcd · 发表于 2011-12-24 13:26

缺定位尺寸。

lzning430 · 发表于 2011-12-24 14:34

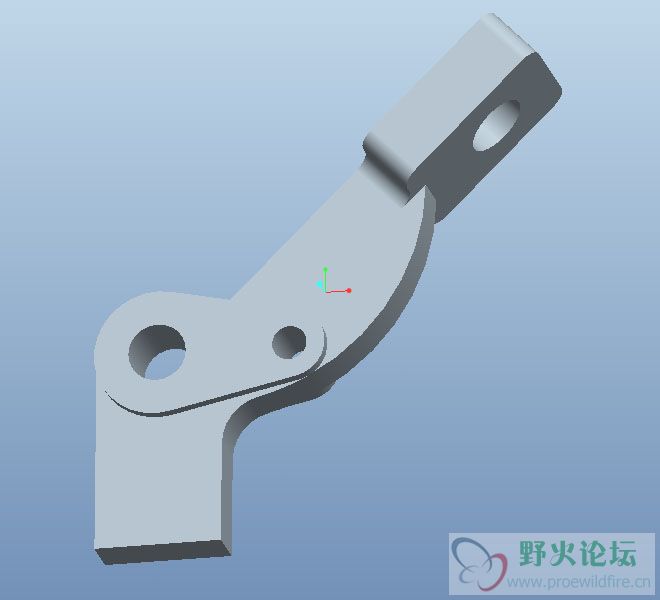

画了一下

ty2c26 · 发表于 2011-12-24 20:46

缺少45度面的定位尺寸。

BoYa_DIY · 发表于 2011-12-24 21:45

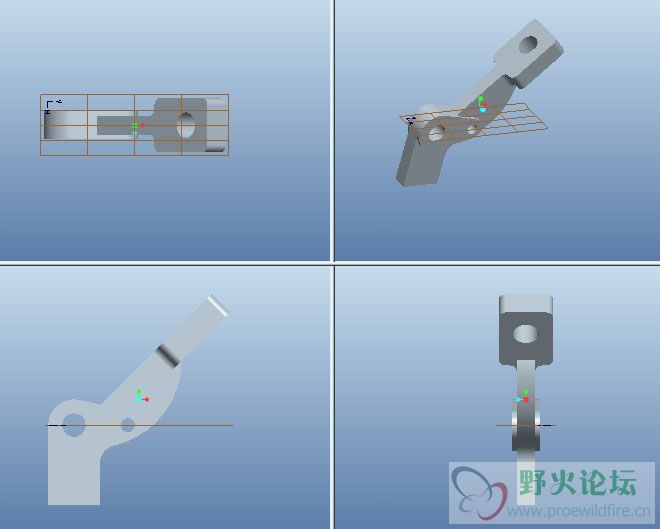

正如楼上所言,缺少45度面的定位尺寸.
我按图纸比例估摸着选了个2mm

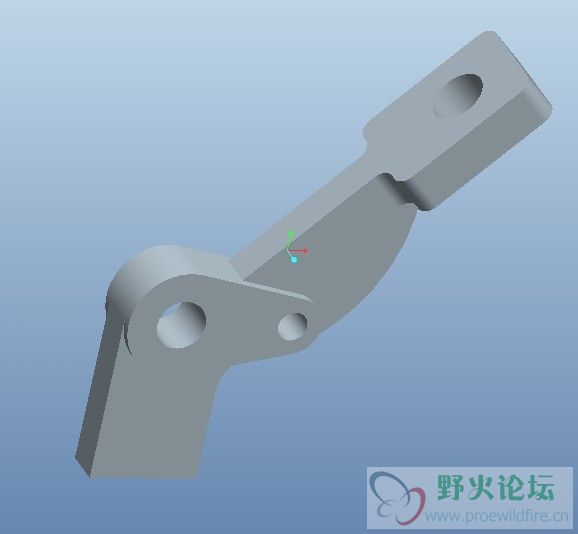

大致练习画了一个


test.prt.rar (68.97 KB, 下载次数: 4)

[ 本帖最后由 BoYa_DIY 于 2011-12-24 21:53 编辑 ]

liaoweilin1678 · 发表于 2011-12-24 22:52

给你个最简单做法，分段画，先把难的那部分用CAD画好然后按比例导入到PROE里面，剩下的简单的就用PROE画可以了

飞奔的蜗牛 · 发表于 2011-12-26 15:30

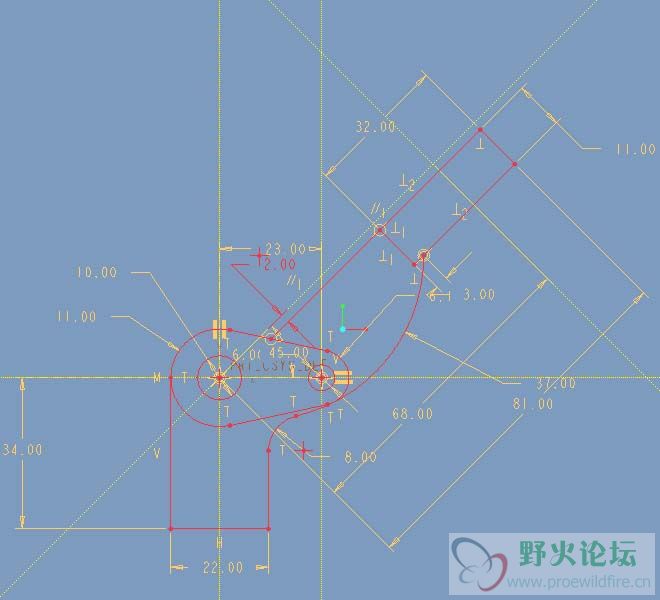

9楼的做法更复杂，建模的时候把握住模型的主要特征。从左向右，从下向上。我画的时候没感觉缺少尺寸。
