旋梯练习十四详细画法

xiaoke · 发表于 2011-12-15 19:17

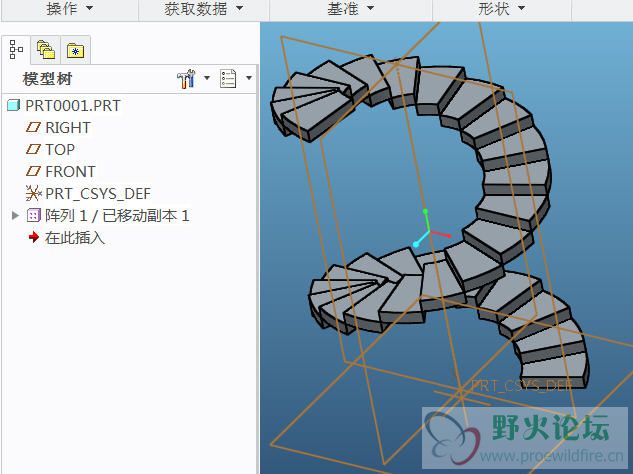

一，最简单方法，是轴阵列。
创建一个竖直方向的驱动尺寸=5. 创建一个拉伸-放置-定义-创建一个拉伸放置面用于驱动竖直方向的阵列（选平面-鼠标选中TOP面-对话框中偏移为0--确定后点草绘（由于新会员没有权限传图片）绘制好截面拉伸个5高度--然后选中拉伸采用轴阵列，需要一根轴，采用y轴或者通过CTRL选两个RIGHT面创建一个轴--阵列成员20，角度18,---点尺寸--下面的单击此处添加，选那个竖直方向的驱动尺寸（是两个小箭头对着的那个，也就是开始创建的一个拉伸放置面用于驱动竖直方向的阵列，选平面-鼠标选中TOP面-对话框中偏移为0的那个0尺寸）把0改成5就可以了---点对号就阵列创建好了。
二，当然有人要挑战下麻烦，麻烦的方式是采用尺寸阵列，方式是在一个方向上采用两个驱动尺寸，一个是驱动竖直方向==5一个驱动角度方向==18度。
其中既然竖直方向要驱动，就要创建一个面内部基准面外部基准面都可以比如TOP面偏移个0，然后把要拉伸的实体放置在这个面上（就像用车拉东西，首先要有车）。

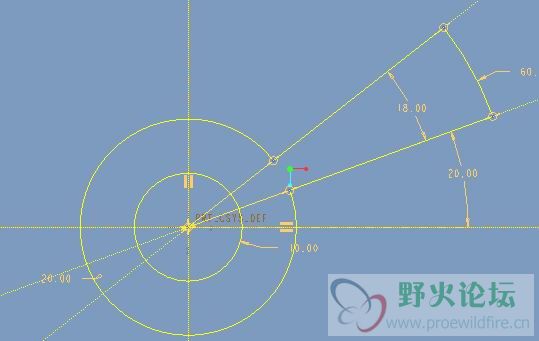

重要而麻烦的是角度方向的尺寸驱动，要想做好角度方向的驱动，在草绘中要添加一个轴参照，其中在拉伸前创建一个竖直方向基准轴，用于绕轴旋转，让软件知道角度增量18所绕的轴，其中，草绘的截面要画两条夹角是18度的中心线上，用于角度驱动的角度是用于创建截面的基准线和横轴的夹角，这个角度和前面的夹角都要用标注设置成强尺寸，然后拉伸出来，再阵列在一个方向上，按CTRL添加两个驱动尺寸，这样就创建出来了。

很多错误都是因为角度驱动的问题，比如那个角度驱动在草绘中没有设置成强尺寸，或者把角度驱动设成了截面的边和横轴的夹角，就像用车运东西，要选驱动就要选车而不是货物。还有驱动出错是因为没有在草绘参照中加入基准轴，注意这个基准轴式拉伸前创建是外部基准，没有此轴角度驱动方向可能因为找不到旋转方向，我曾经试过，不选轴参考可以阵列7个，到第8个出错。

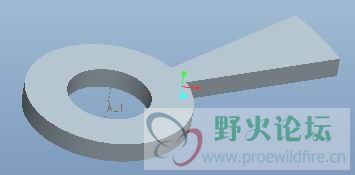

草绘的截面还有拉伸的东西在附件中

我也是新手，通过一个小问题可以学到很多东西，大家加油吧。
