申精proe工程图中心线最新最快的做法

wujing · 发表于 2011-11-12 02:01

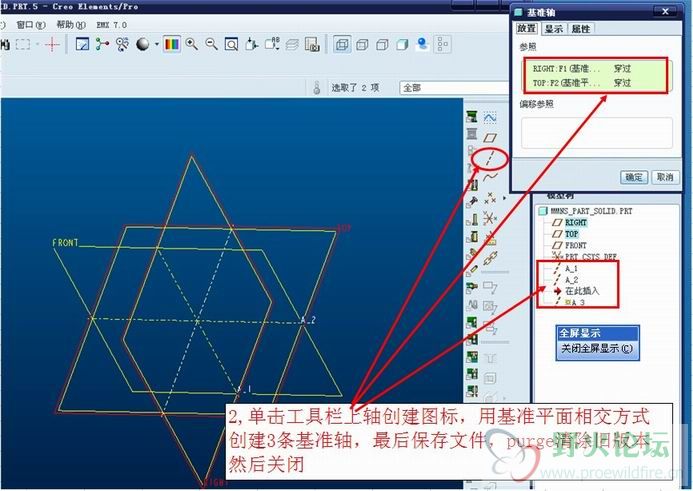

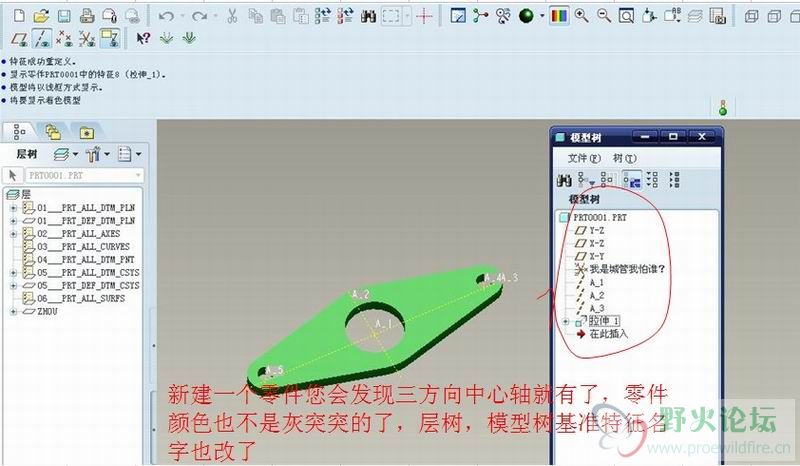

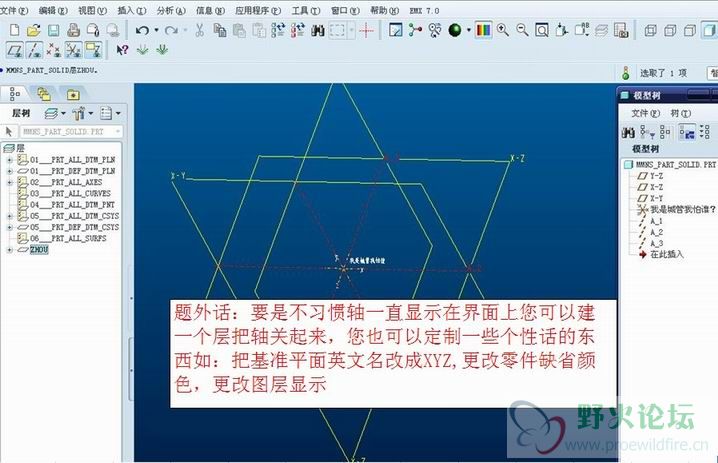

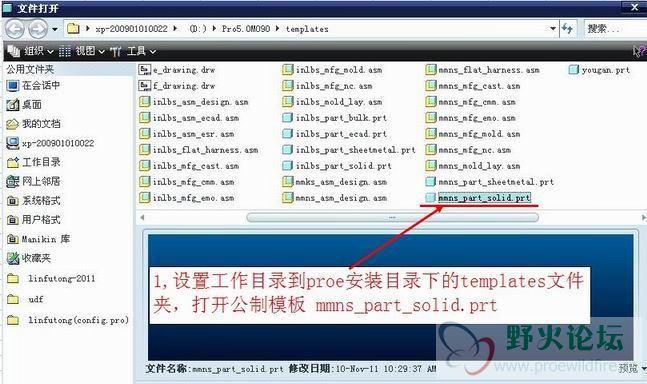

第一种方法：更改零件模板方法，这方法有一定局限性，导入特征，外部复制几何的就不灵了，直接上图：

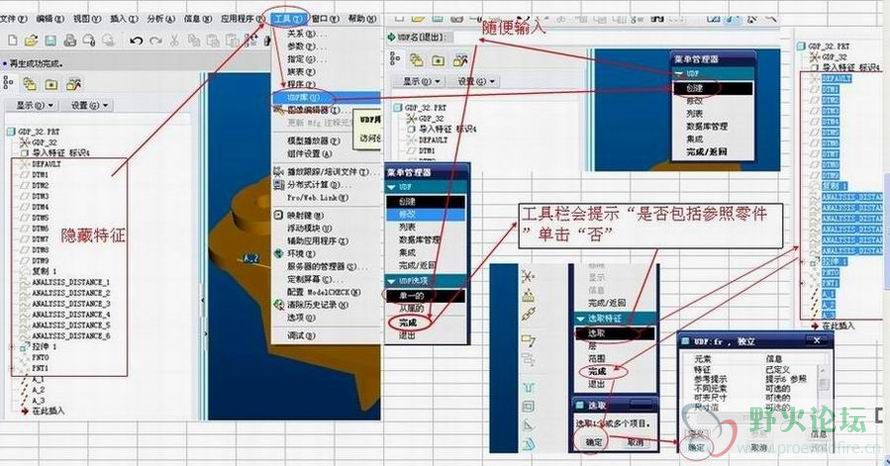

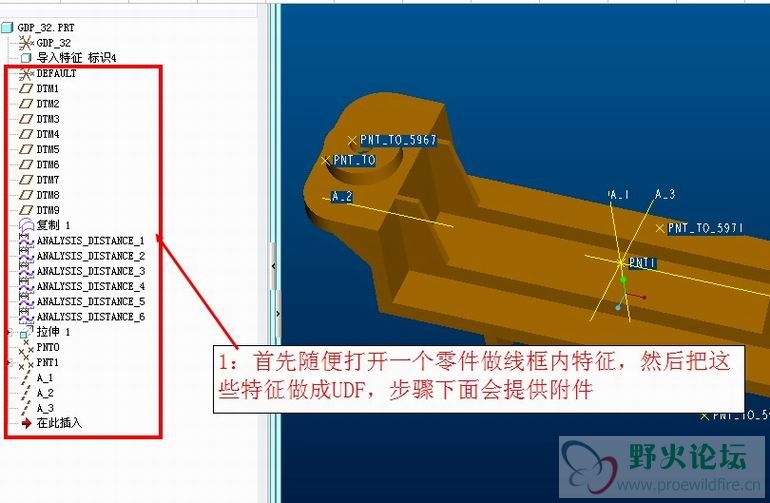

第二种方法：UDF自动分中法，这是一个超级方法，手指轻轻一按，XYZ三方向的中心线就自动做好了，呵呵！吹得有点过头了，看图

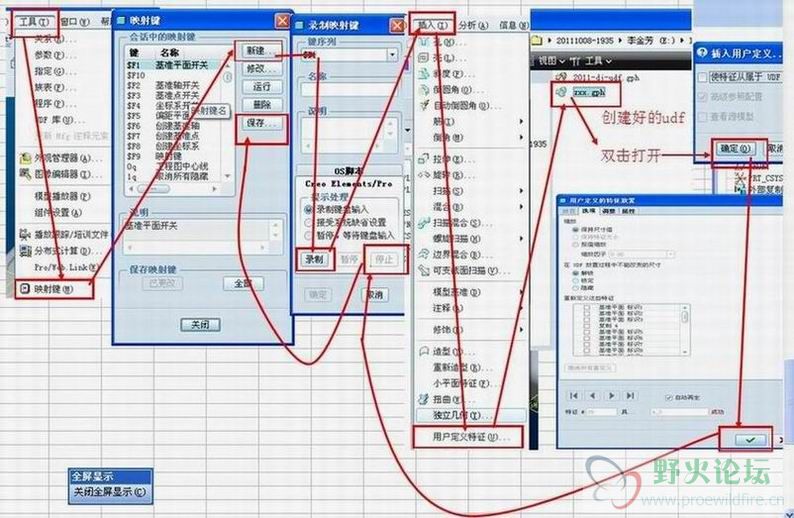

到这里后缀为.gph的udf文件就做好了，接下来在你的起始目录里建一个名字为“udf"的文件夹用来存放udf文件，然后把上面做好的后缀为.gph的udf文件复制到这个文件夹里。下来还需要在config配置udf路径，打开proe单击--工具--选项--在查找里输入pro_group_dir 值的路径浏览到你的起始目录udf文件夹。单击“添加/更改”--确定。配置完毕。最后设一个快捷键看图

快捷键设好了就随便打开一个零件执行快捷键后你会发现udf已经自动做好了零件三方向最大外形的中心线，看下图

声明：此方法是根据一个电极外挂演变而来，下面附件为udf文件，懒得做udf的朋友可以直接套用，不过要proe5.0才可以用，图片太小看不清的话附件里有

proe做UDF的原始文件.prt.zip (82.77 KB, 下载次数: 202)

udf文件.rar (23.54 KB, 下载次数: 146)

图片.part1.rar (200 KB, 下载次数: 146)

图片.part2.rar (200 KB, 下载次数: 148)

图片.part3.rar (200 KB, 下载次数: 117)

图片.part4.rar (38.27 KB, 下载次数: 91)

钟汉昌 · 发表于 2011-11-12 02:38

一直直接草绘做中心线,简单实用

wujing · 发表于 2011-11-12 03:54

原帖由 钟汉昌 于 2011-11-12 02:38 发表
一直直接草绘做中心线,简单实用

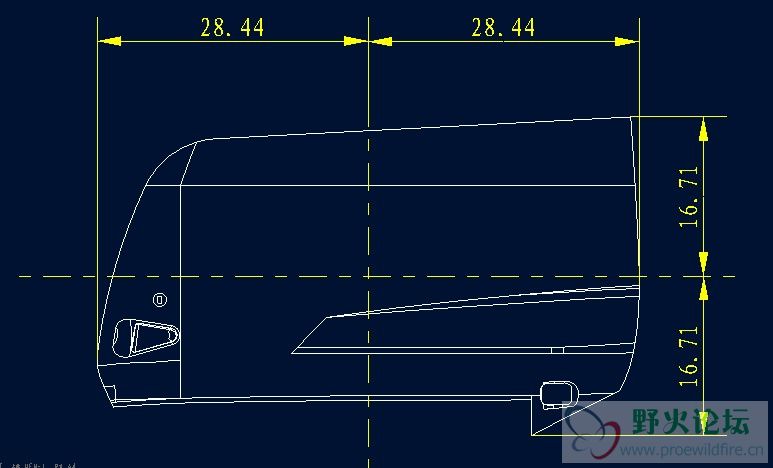

如果是不规则的产品，比如下图是一个玩具车车门，找不到一条直线，您再零件草绘要多长时间？再绘图模式下草绘要多长时间？下面这个图用udf在零件模式分中大概1-2秒钟的时间，也就是按键盘的时间，难道您不感觉草绘很繁琐吗，要去选参照，有时边要是样条的话，即使选了参照都很难与之相切
