如何利用抽壳或者其他更好的方式绘制如图所示的压槽

xuyingli521 · 发表于 2011-10-11 10:24

想利用抽壳方式完成以盖子的建模，但加上如图所示的压槽后，无法抽壳，请各位大侠帮助想想办法

谢谢！

lesliecen · 发表于 2011-10-11 10:33

应该用偏移做就行了吧，你这里凹一点点进去，也没必要抽壳了，先抽好壳，然后再偏移进去就成了

xuyingli521 · 发表于 2011-10-11 10:41

偏移？能具体点吗？谢谢！

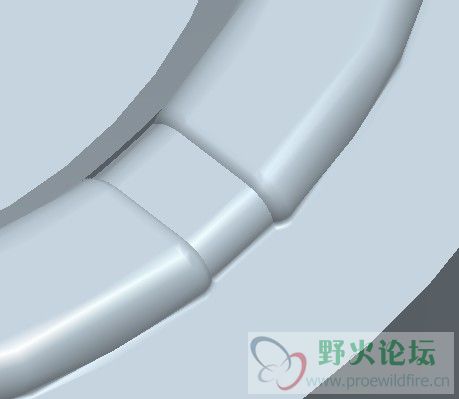

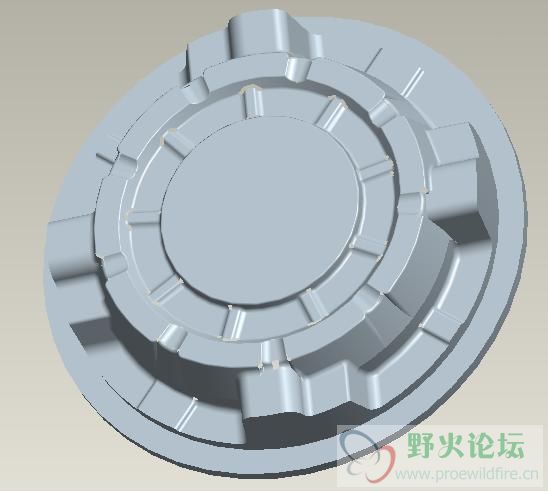

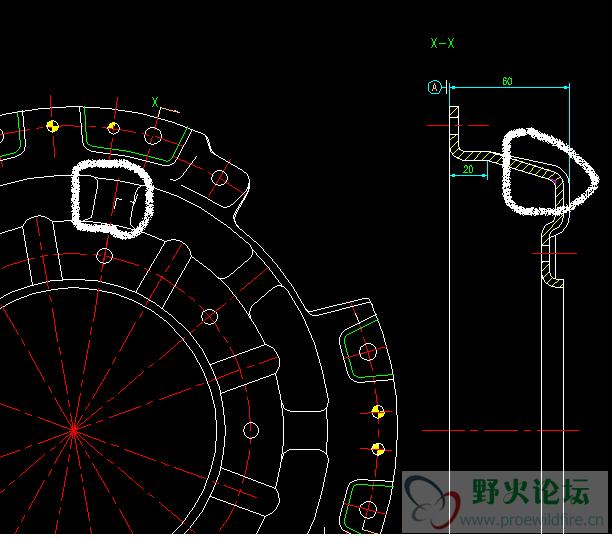

需要压槽的部分见CAD图。

[ 本帖最后由 xuyingli521 于 2011-10-11 10:52 编辑 ]

lesliecen · 发表于 2011-10-11 10:57

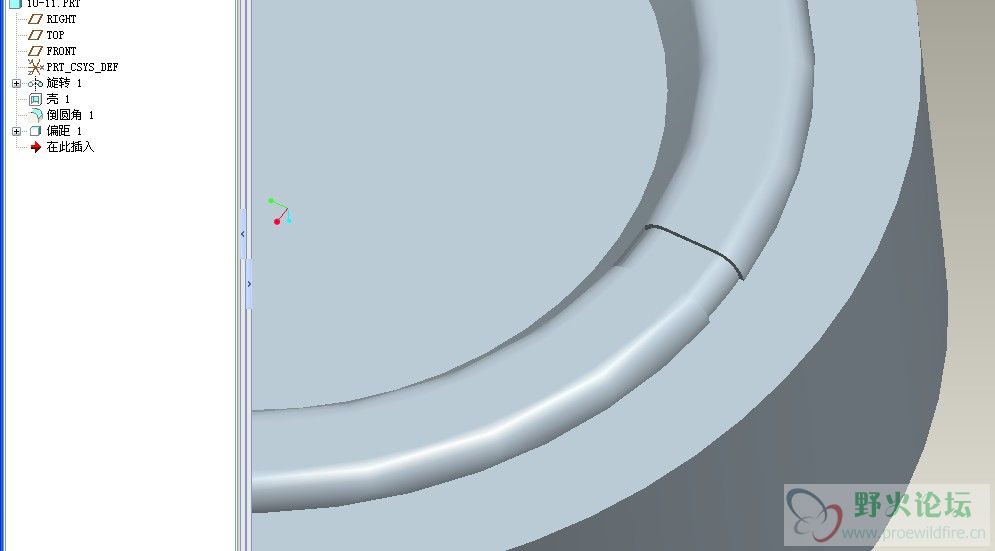

见下图，当然，我没做到跟你的一样

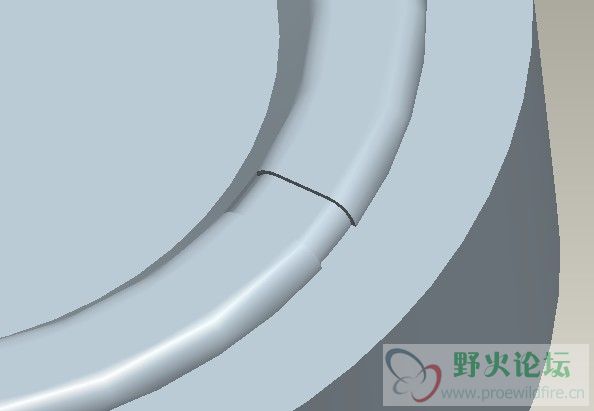

你可以参考这样的方法，偏移后，然后再倒角上去

[ 本帖最后由 lesliecen 于 2011-10-11 11:02 编辑 ]

xuyingli521 · 发表于 2011-10-11 11:33

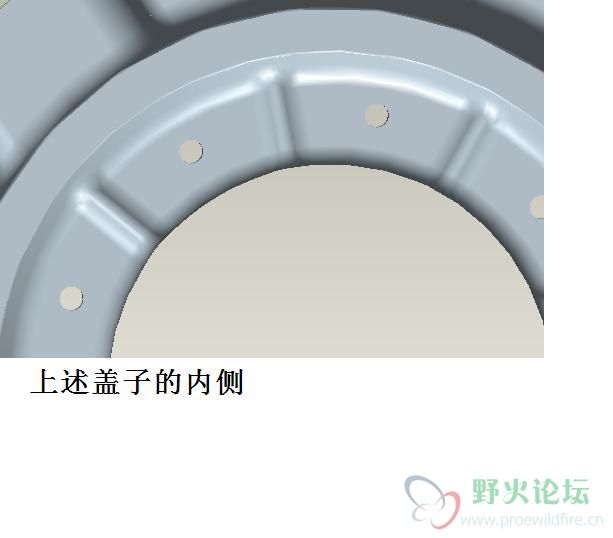

谢谢楼上的指导，我这个件是冲压件，按照实际状态，应该如下图所示，内侧呈现压凸的样子，而按照偏移的方式，貌似没有啊（在下还是个菜鸟，还请楼上多多指导）

lb2009 · 发表于 2011-10-11 12:43

这个应该在钣金里做，用成型

xuyingli521 · 发表于 2011-10-11 12:47

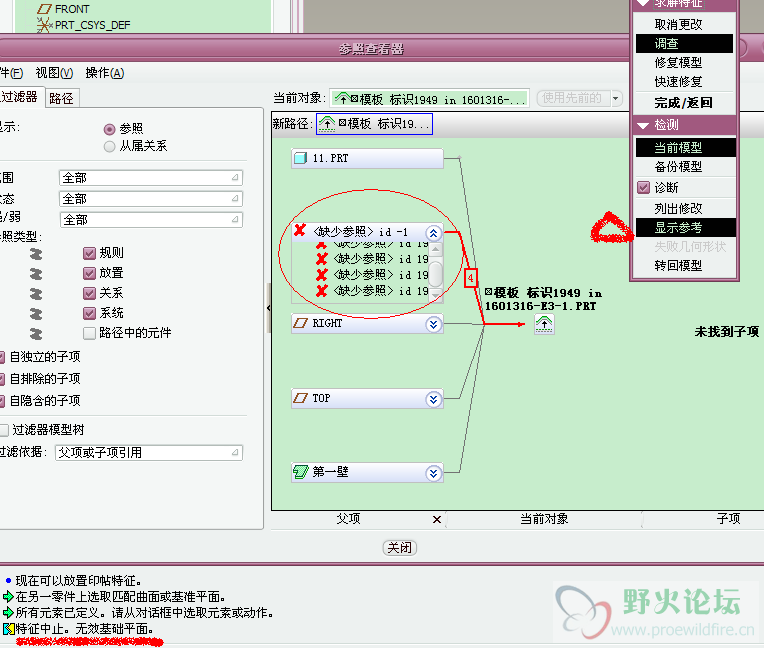

是啊，最初我尝试过用钣金件做，但是模具绘制完成后，在冲制时老是出现无效平面。见下图的提示和模具图。

[ 本帖最后由 xuyingli521 于 2011-10-11 12:49 编辑 ]

lesliecen · 发表于 2011-10-11 14:21

如果你这个是钣金可以考虑用6楼的方法，用成型去做，这形状估计不大好做
还有一个方法，可以考虑在用偏移曲面，偏移出来，然后实体化去实现！

xuyingli521 · 发表于 2011-10-11 14:48

谢谢楼上，我再试试！
