一步拉伸桌子的方法

钟汉昌 · 发表于 2011-9-27 17:53

发现不能再次编辑帖子,请版主看到后帮忙合并到主贴上去,谢谢(http://www.proewildfire.cn/forum.php?mod=viewthread&tid=77192)

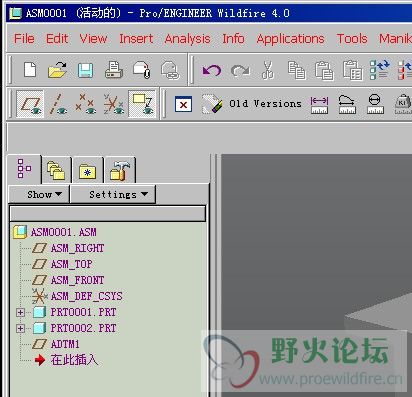

1.新建空白组件,两个空白的文件,并进行装配.(任意装配)

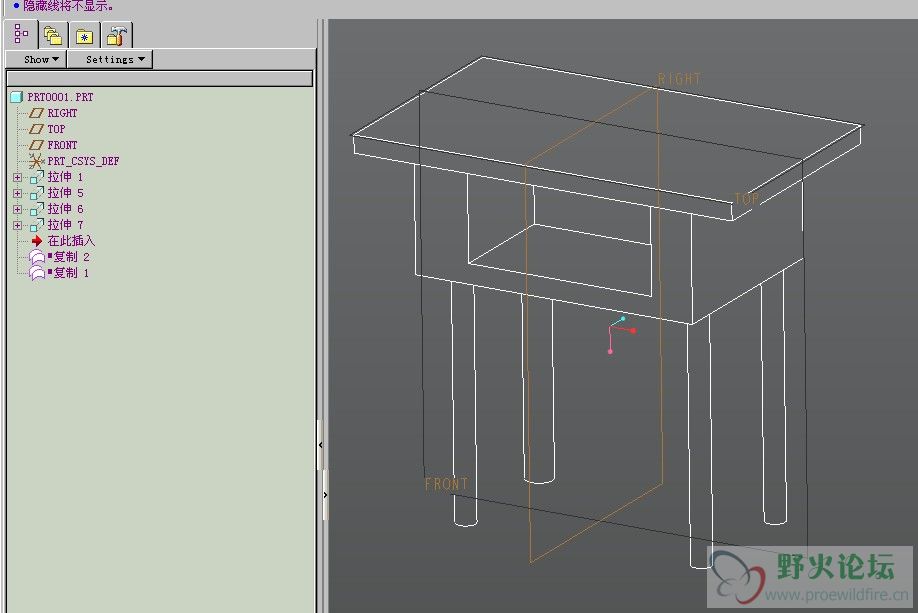

2.任意激活或者打开其中一个零件(个人建议打开),我这里选择001零件,老老实实地绘制好桌子.

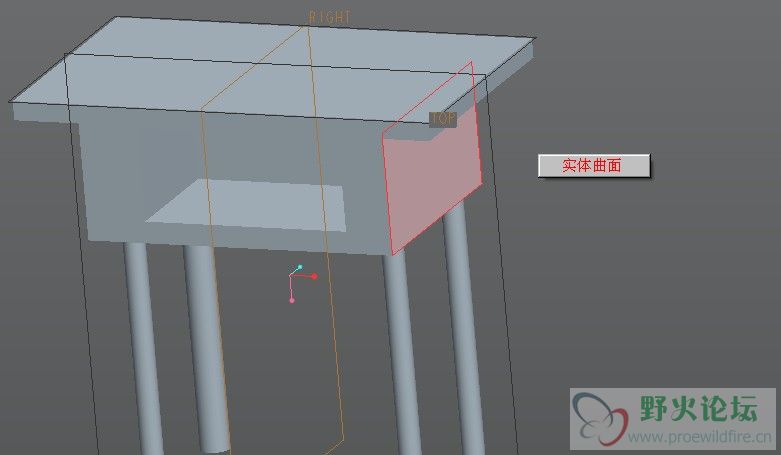

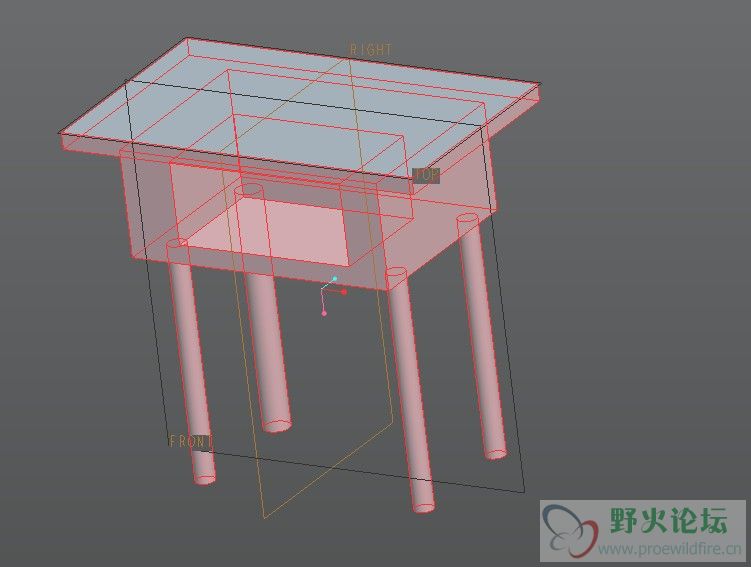

3.复制除桌面顶面以外的所有曲面(任意选择几何面===>右键===>实体曲面===>按住Ctrl,剔除顶面)

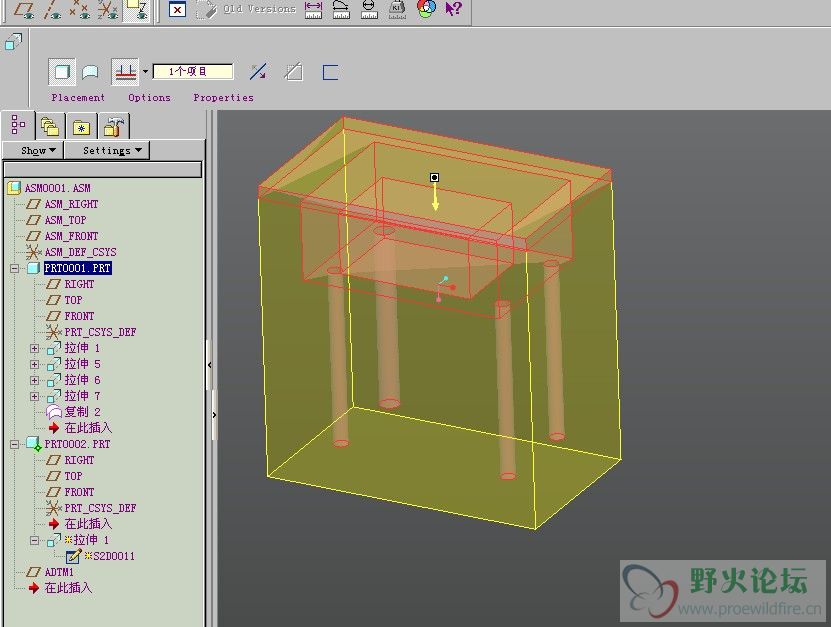

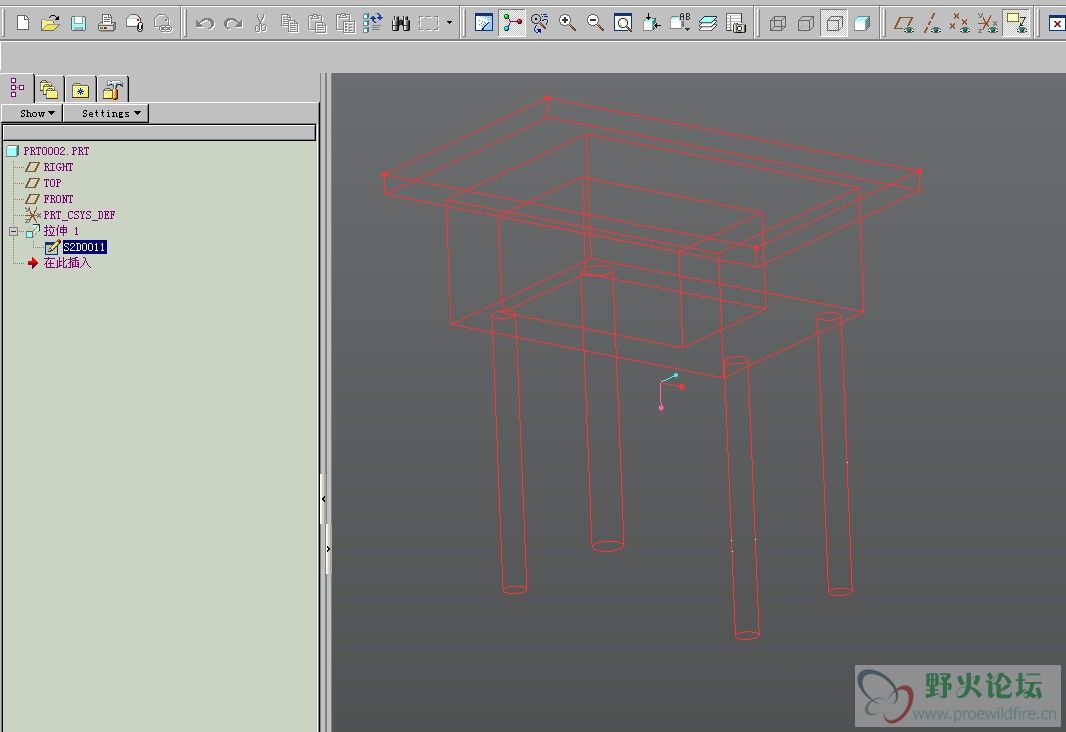

4.回到组件,激活第二个零件,选择拉伸,草绘平面选择桌面,并使用边界功能抓取桌面的四个面(这一步比较自由,不定一定就要抓取边界,尺寸大小合适就行).

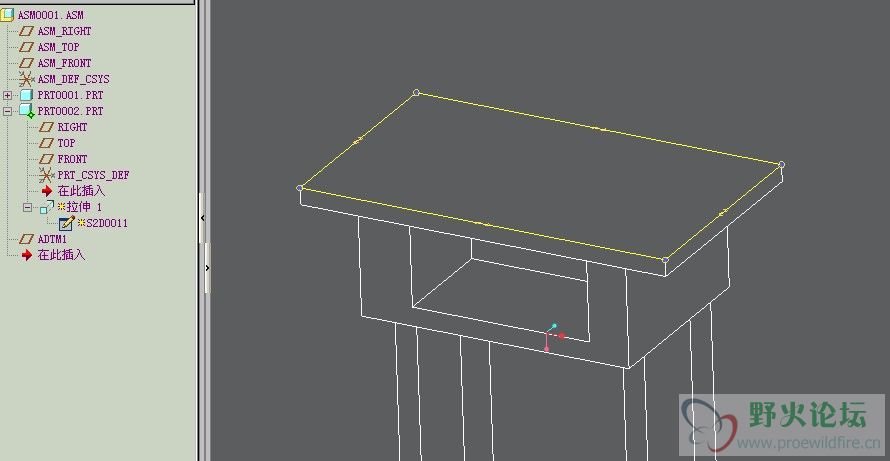

5.确认草绘,回到拉伸控制面板,选择拉伸到指定曲面,然后在合适的地方拼命右键,直到知道001文件复制的面组即可.最后效果,请看图

[ 本帖最后由钟汉昌于 2011-9-27 17:55 编辑 ]
