求助图中零件中间承接板的画法

changting0512 · 发表于 2011-9-25 19:44


如题所述，中间高度处的承接板，70、38及相切处的画法？这个零件画法步骤如何让，不胜感激，拜托拜托！

46430408 · 发表于 2011-9-25 21:00

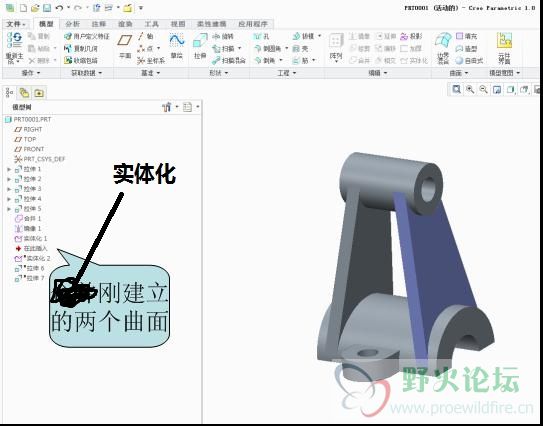

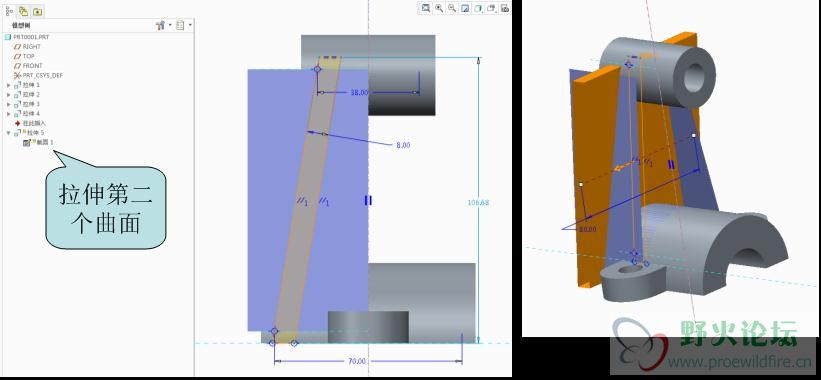

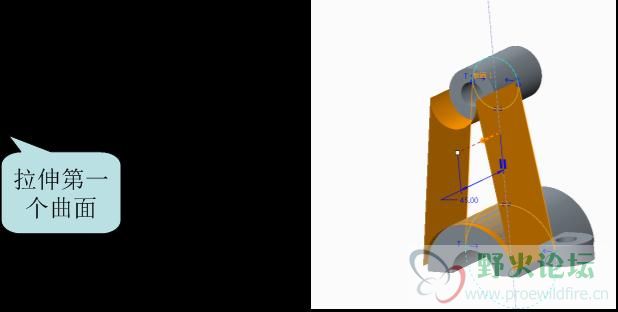

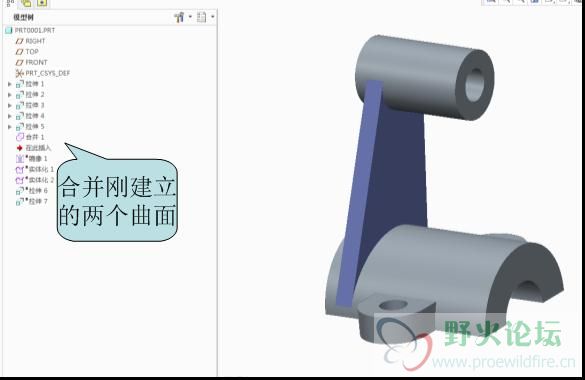

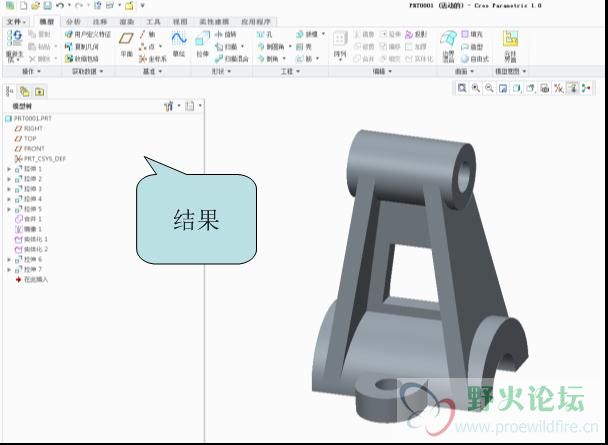

给你出了几个图

[ 本帖最后由 46430408 于 2011-9-25 21:02 编辑 ]

lifengyong · 发表于 2011-9-28 13:14

直接拉伸实体就行，还用曲面吗？搞那么复杂？
