困扰好几天的一个钣金建模跟展开的图。求指导啊

dycadidas · 发表于 2011-9-24 10:10

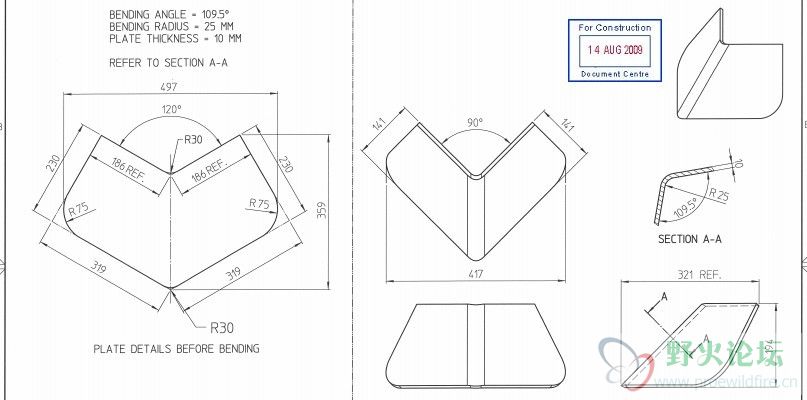

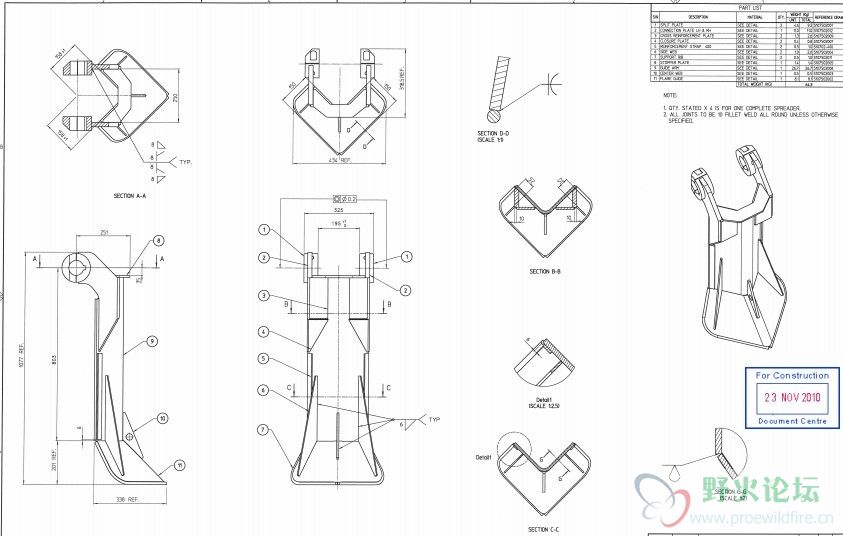

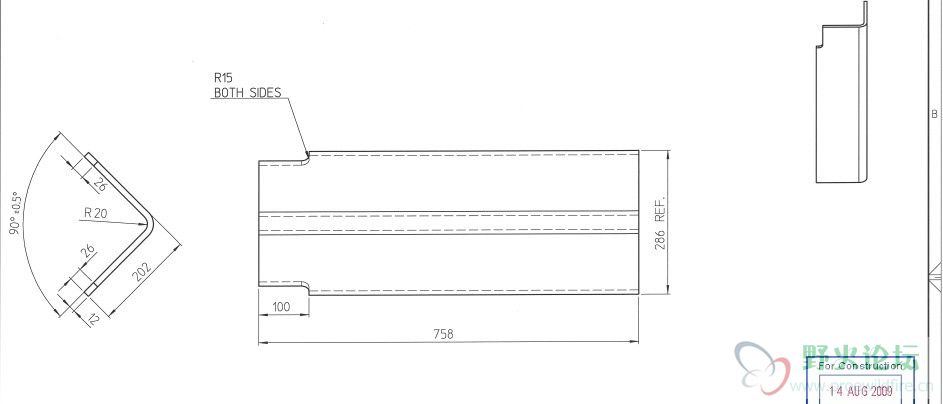

刚毕业工作的新人。。老大要求把02 08这两个零件做成一个并且用钣金展开。。试过各种方法要不就是不能建模建好模了又不能用钣金展开。。苦逼啊。。11是整体装配图 02 08对应里面的9和11 下面的那个折弯角是135° 有哪位大大能做出来并且教教我不。。谢啊！！！

钟汉昌 · 发表于 2011-9-24 10:52

这个不难吧?
都没有什么很特别的

dycadidas · 发表于 2011-9-24 21:11

LS的大大不是这个意思是要这两个零件做成一个整体就是要放弃焊接的方法直接热锻冲压成型折弯的话要2次折弯不太会扫描也用过也不行。。比较纠结。。要做成整体后用钣金展开看整体展开后的尺寸

jsycxhr8888 · 发表于 2011-9-26 18:22

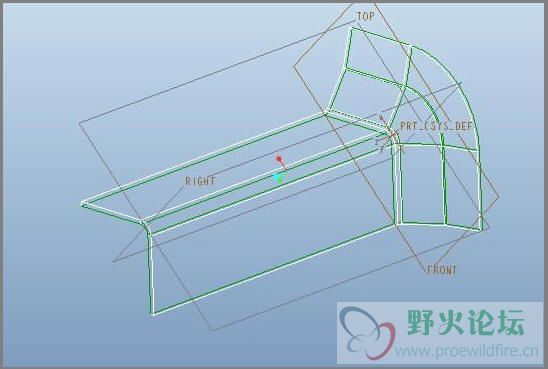

没时间画问题：你02材料厚度10MM 08材料厚度是12MM 先统一材料的厚度再做08 在08上面做02与11 11可以直接在壁上做个差不多大的孔就行，这样你就可以全部展开看到你想要的尺寸了。

jsycxhr8888 · 发表于 2011-9-26 18:24

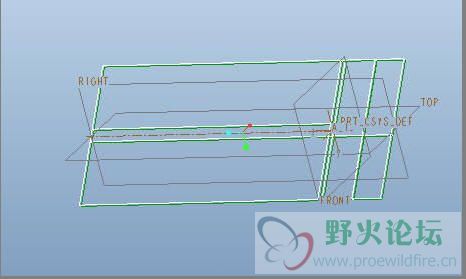

画个大概意思

vipxwt · 发表于 2011-9-27 09:26

感觉有点点小复杂
