关于干涉分析

anbfox · 发表于 2011-9-19 21:44

PROE只能分析瞬时干涉吗?不知能否将整个运动过程中干涉的所有部分表示出来?

xtnbzone · 发表于 2011-9-20 08:19

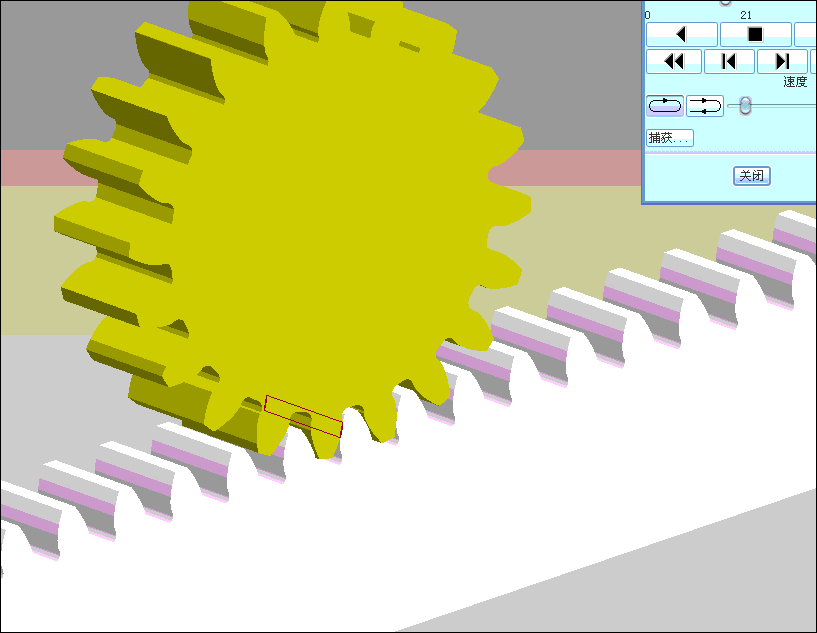

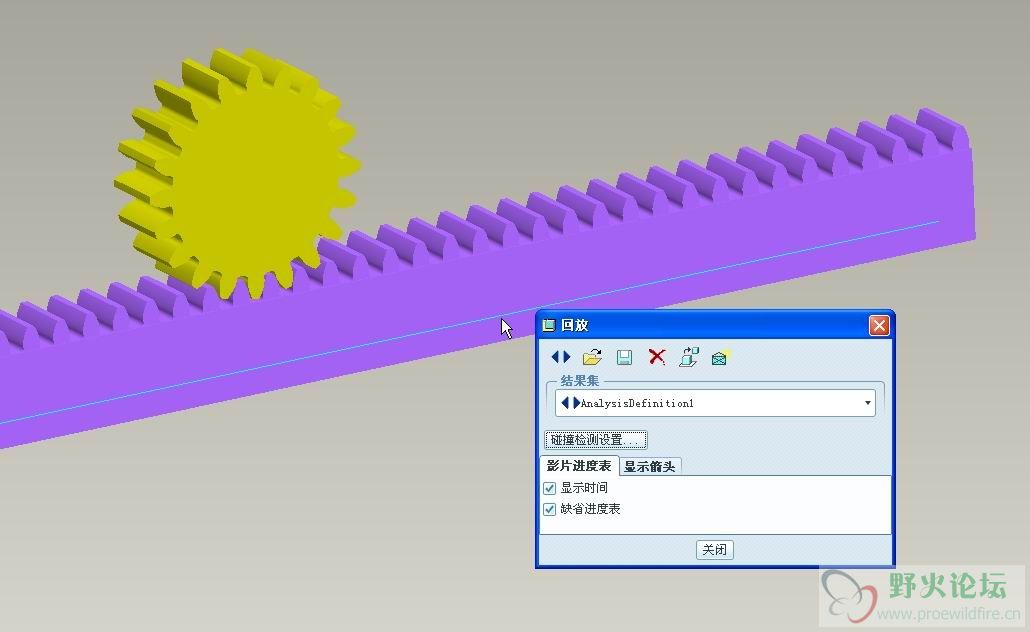

在机构模块下，在机构仿真过程中，设置好连接对，设置好马达，调整好运动时间和运动规律，

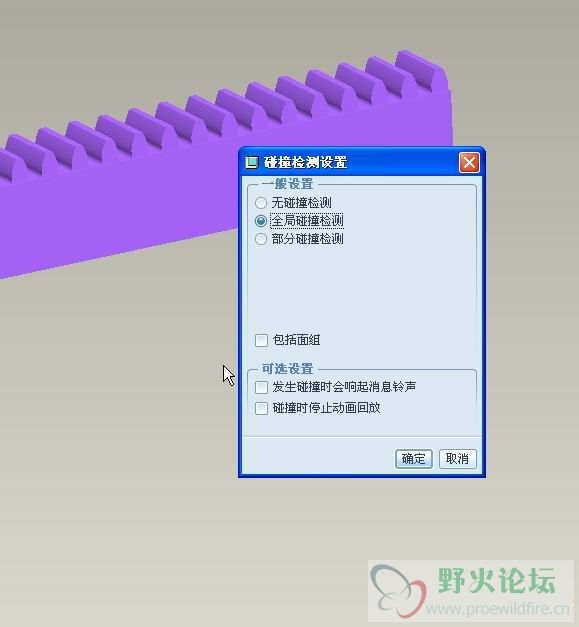

先完成一次，然后点播放结果集，点选碰撞检测设置，可以设置全局的干涉，干涉的部分会以红色加亮显示，
声明一下，组件零件多，选择全局干涉碰撞检测，检测一次的时间相当的长，
本人参加做过，组件零件很多（比如接近千个零件），全局干涉，设置运动时间大约60秒，当我点击播放后，下面写的剩余时间我k，是一个天文数字，我算了一下，当天是周二，大约得到下周一才能检测完，电脑没毛病，配置很高，4G内存，4核 i5760，显卡1.5G
尽量把运动时间缩短，最好是局部检测

anbfox · 发表于 2011-9-20 10:09

感谢楼上图文并茂的解答，刚好我也在做齿轮啮合的干涉分析。
那么如楼上演示的干涉动画，在回放过程中暂停以后只能看到某一个时间点的干涉情况，下一帧的时候干涉部位肯定会变化，随之体积也会变化。假设只有一对齿轮相啮合，我想知道在10秒的时间内所有参与干涉的部位所构成的形状是怎样的，或者说包络成的形状（不知这么说是否合适）。

anbfox · 发表于 2011-9-21 12:56

求助贴总是比较冷清啊，自己顶上来。

binglang00 · 发表于 2012-10-8 09:17

学习下 = =！
