creo原创教程（五） 什么都是浮云，打造自己的标准库详细教程 前无古人

xtnbzone

creo原创教程（五） 什么都是浮云，打造自己的标准库，阐述族表的建立过程以及如何调入MONLibs零件库，这个教程是前无古人的
今天的教程我们主要涉及到族表，族表在proe的标准库的建立的作用是很大的，今天我带来的教程是如何打造自己的型材库，有机械设计手册的朋友可以查手册，没有手册有pccad也行，我主要用到的是pccad标准件库的excel导出功能，导出型材槽钢的标准库，在proe 族表里面导出excel文件，然后
用pccad导出的excel的内容粘贴到proe族表导出的excel，这样族表就建立好了，根据族表调整零件，一个比较完美的槽钢库就建好了。

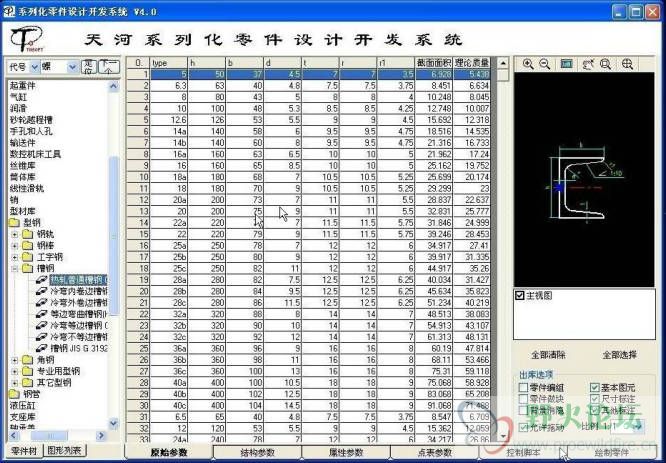

1.打开pccad，或者机械工程师（英科宇）的也可以，按理说都能导出excel。如果没有安装，那就手

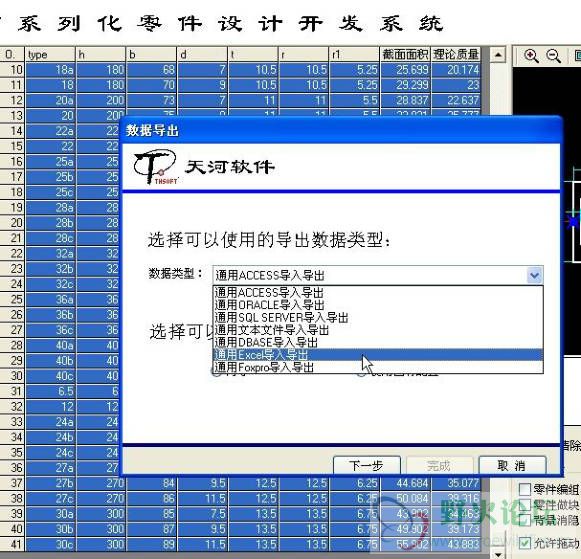

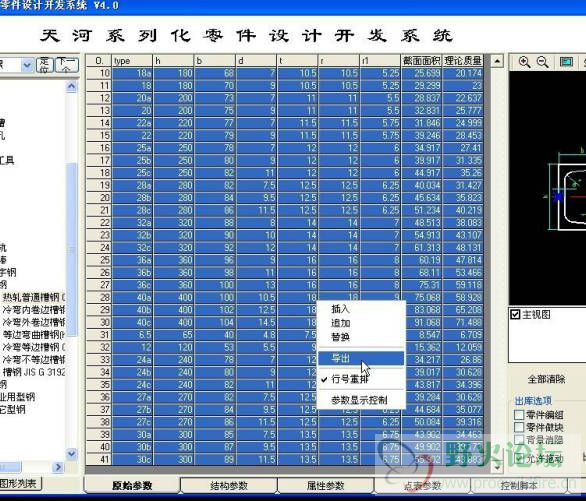

工输入在*的表格里吧。点击标准库，这里选择热轧槽钢，然后在数据栏里面选择所有，右键--导出

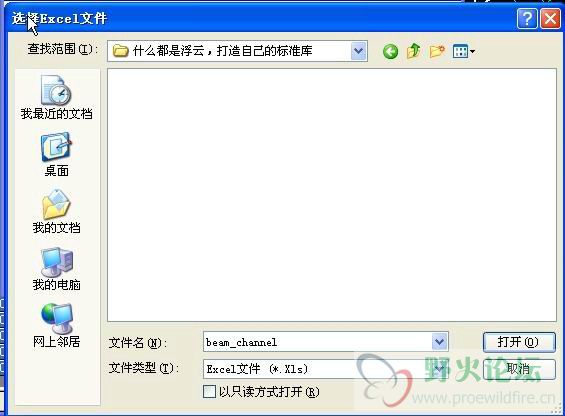

--选择excel导出--下一步--下一步--点击浏览--保存个位置--输入名称（我这里输入beam_channel

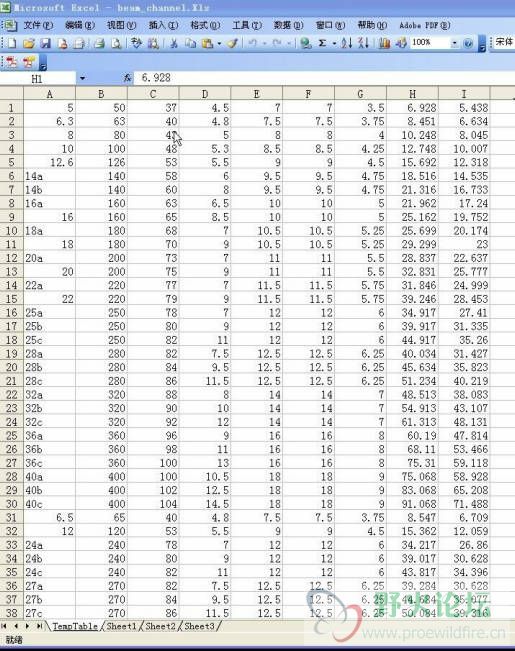

）,下一步-下一步--完成。好，槽钢的标准件的excel已导出，打开看一下，吧最后两列的数据删除

掉，这个是理论重量和截面面积没有用。

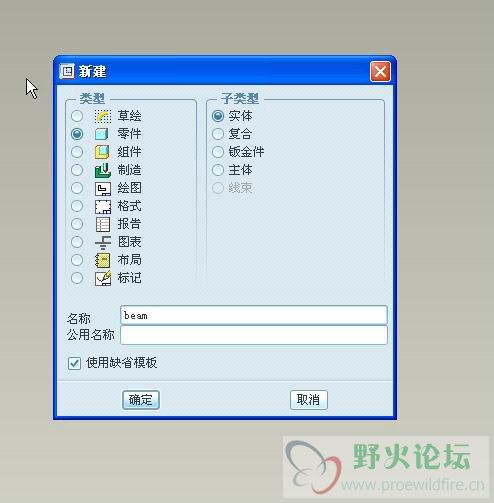

2.打开proe，建立个零件输入名称为beam，在front平面内画槽钢的截面，槽钢的截面是有规可循的

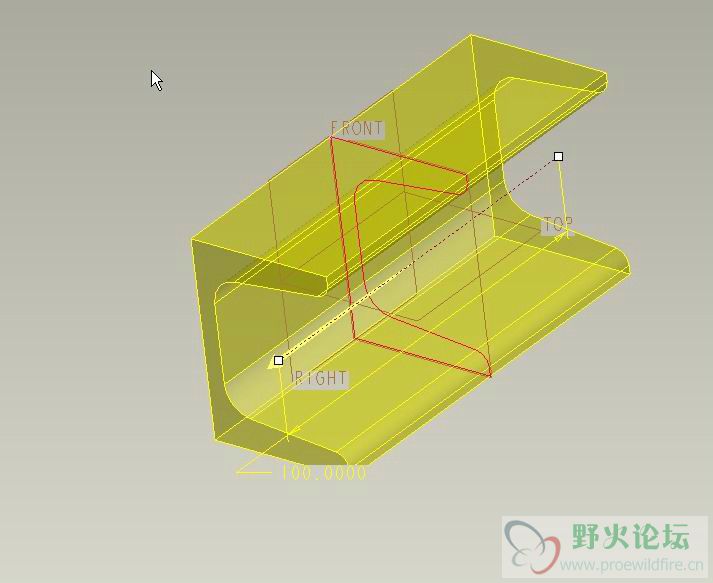

看图，建立好截面以后，拉伸为100mm，以后调用需要多长，你可以再修改长度。

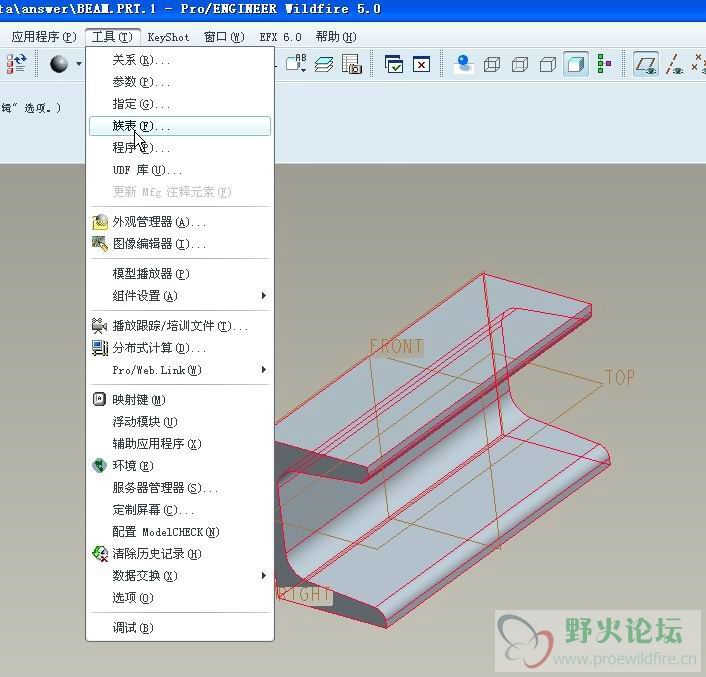

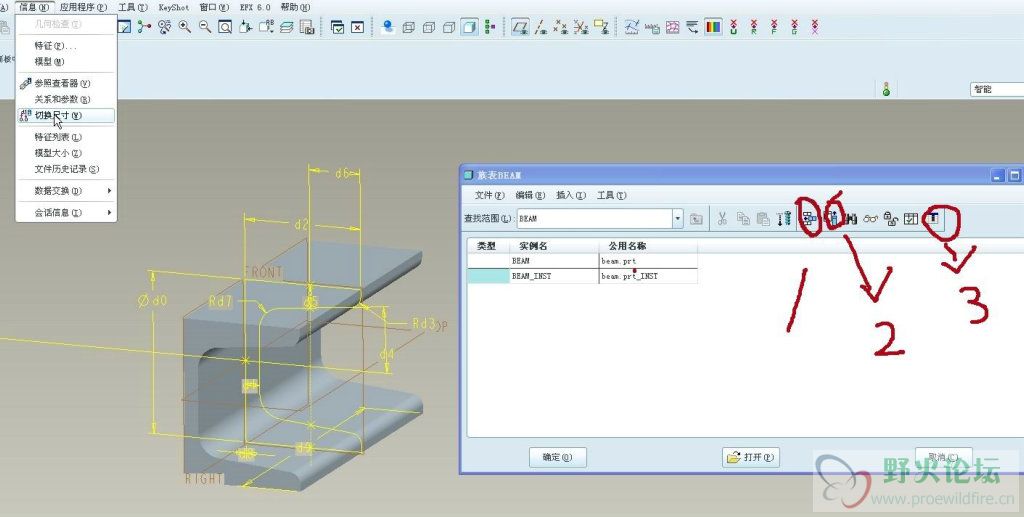

3.点击族表，插入新的实例，再添加列，点击按钮“2”，弹出族项目菜单，其他选项不要动，双击

模型，所有的尺寸全部显示出来，再点击信息--切换尺寸，尺寸编译sdX显示出来，选择尺寸，一个

一个的选择，这里选择的顺序要和你的pccad导出的excel里尺寸的顺序相同，比如说，第一个尺寸为

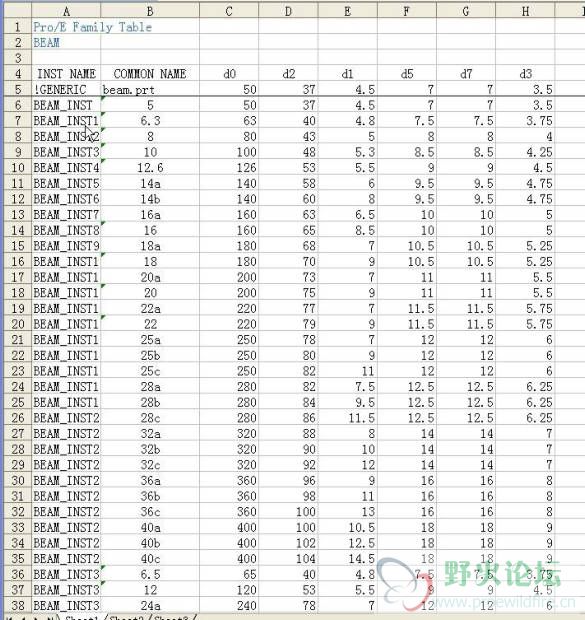

槽钢的截面的长度，那么我们就先选择槽钢截面的长度，再选择宽度，在选择厚度……，选择好后点击确定。再插入个数为41行，也就是点击按钮“1”40下，可以看到实例名按照一定得规律排列起来，实例名最下面的编号为40，公用名称和其他的尺寸现在不用修改，你现在修改那就麻烦了，这个就是本教程的精华所在，你若用手工输入也是可以的，把数据一个一个的填入内容为*的格里面。点击excel导出，按钮“3”，excel自动打开，好了可以用刚才pccad导出的excel里面的数据复制到这个
excel里面，inst_name这个列不要动，在beam.prt下可以粘贴，然后保存，关闭excel，可以看到公共名称里和其他的列都有数据了，在实例名中可以更改数据，比如改为型号的数据，例如60x40x4.8d槽钢就可以改成60x40x4p8，这里更改不能用中文或空格还有小数点，我们用point
的首字母p代表小数点，所有的型号都填好，好了 确定，保存。关闭零件。

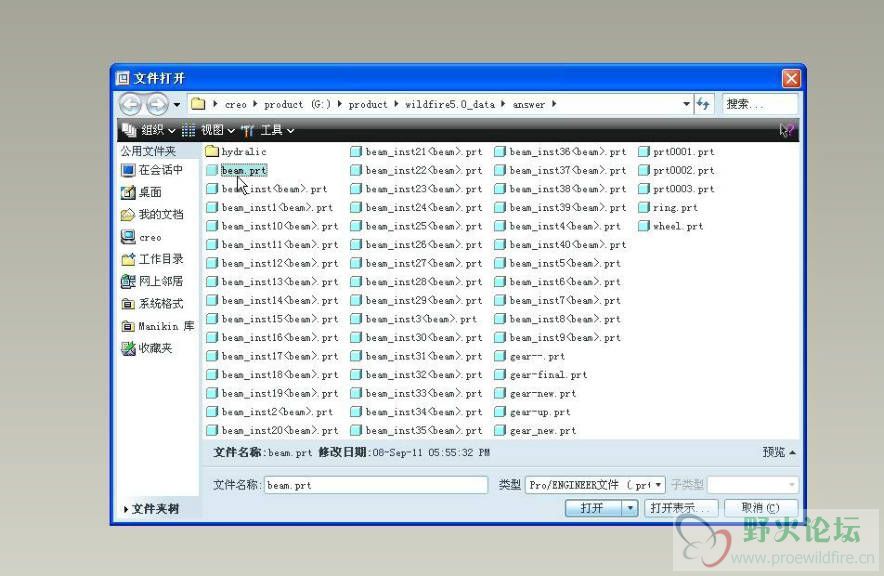

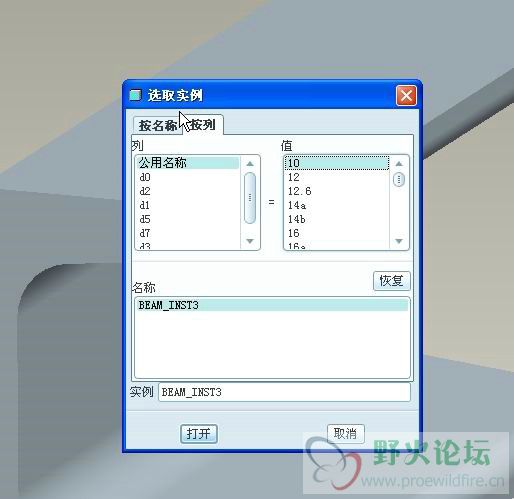

4.打开零件，可以看到目录下多了好多零件，选择刚才的beam.prt,打开---按列,就可以看到零件的型号了，“值”那一栏，往下拉滚动条，可以看到所有的型号，找到你需要的型号，然后双击打开，
需要多长，在拉伸那里点击编辑定义，输入你需要的长度就可以了。

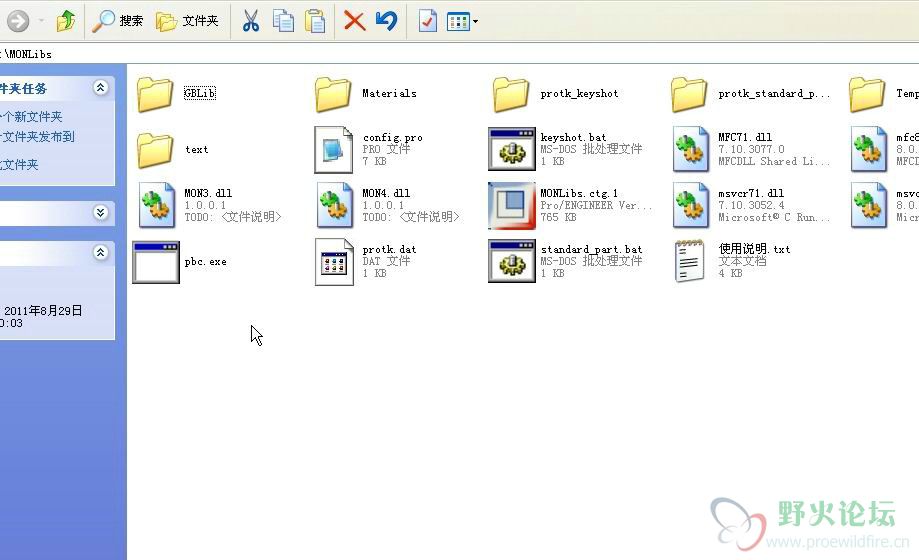

5.族表零件建好了，把它加载到MONLibs，（这个大家都有吧，如果没有可以再论坛上下，不过你不用MONLibs也可以，把beam零件复制到你现在工作的目录，随时需要，随时调用也可以)，但是我们今天要讲的是把你建立好的族表零件库调入到MONLibs（号称全国最全的标准库），这个标准库里面有很多的零件，作者留下让使用让使用者自己发挥的机会，可以把自己的零件加入到标准库里面，方法很简单，找到零件库所在的路径，打开GBLib文件夹下的xingcai文件夹，建立一个文本文档命名为
xingcai.mnu
注意后缀名前的名称要和所在文件夹名称相同
里面填入
型材
#
#
beam.prt.3
热轧槽钢
#




beam.prt.3这个是我的建立的槽钢模型，添加好后保存。

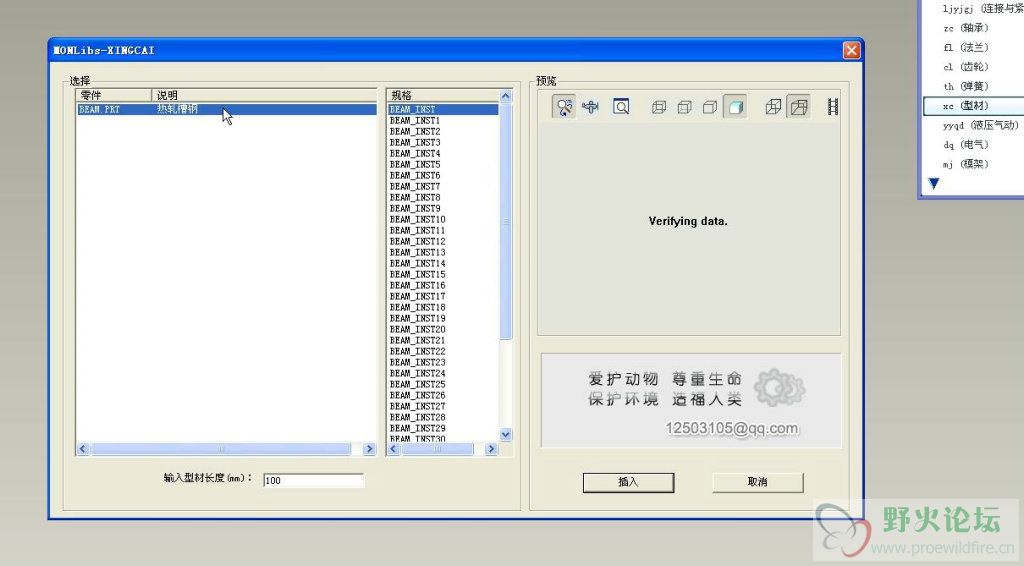

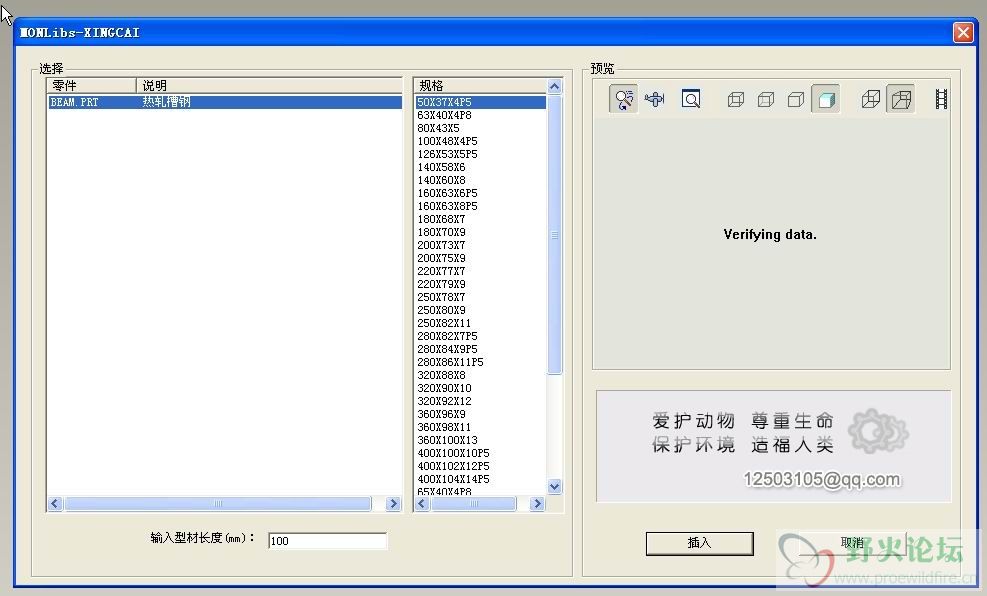

点击monlibs目录下的pbc.exe一下，重启proe打开个组件，瀑布菜单下找到型材，就可以看到我们刚才建立槽钢以及添加到标准库里面了






[localimg=400,222]20[/localimg]
[localimg=400,272]21[/localimg]

索引文件的结构就是这样的
“名称
#
#
proe1零件名称（英文的）
中文注释
#
proe2零件名称（英文的）
中文注释
#
proe3零件名称（英文的）
中文注释
#
proe4零件名称（英文的）
中文注释
#
自己编译一下就可以了。

可以选择型号，总体来说还是比较不错的，至少在以后画标准件的时候不需要投入太多的时间了，提高了工作效率，本例是建立槽钢的零件库，还可以建立角钢的、电机库、液压接头库、太多了，需要你用你的收来绘制来打造自己的零件库。
