上午看见有位兄台求助，一个类似于钥匙扣的环的建模问题，现在我找不到了，无法恢复，没办法，
只能通过发帖的形式，希望他能够看到此贴，也希望此贴能够帮助更多的人。
很无奈啊，别人做的这个类似钥匙扣的东东，看着很眼馋啊，本人不是经常用到vss，而且还是添加
了关系式的vss，高手一看到就知道是怎么做的，可我不会，那位兄台发的图上是两部做的，我的做
法有点麻烦，但是也做出来了，可能我的做法因比较麻烦，不适合做教程，别误导了大家，但是总比

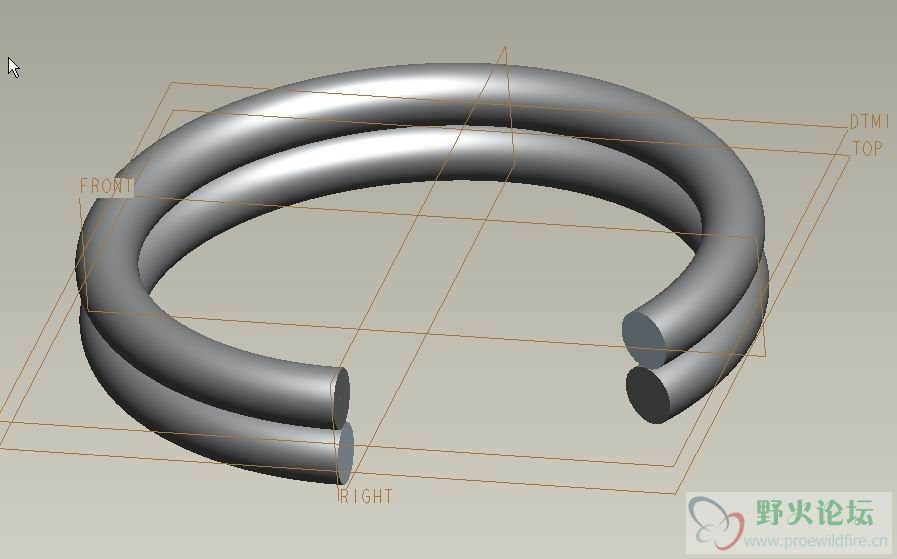

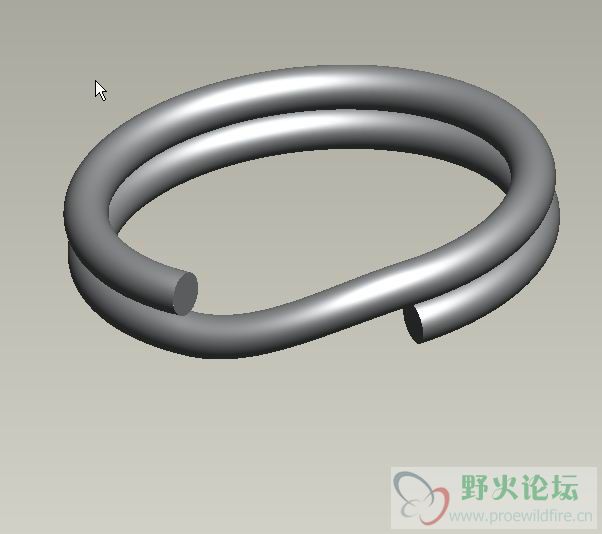

没有思路好，希望这个能帮助大家，不多说了，正题 先看图
vss的基础你自己找找资料看吧，主要是关系式，这个里面那涉及到一个参数“trajpar”，这个参数
是一个（0~1）的一个变量，还有就是函数关系是sin，正玄函数sin，我的做法有点麻烦，取到了90
度的相位值作为vss截面的高度，sdX=sin（trajpar*90）/2，trajpar=0到1的数，你可以吧trajpar
想象为t，sint不用我教你了吧，初中学过 ，y=sin90t （0<t<1）,y的值在[0,1],也许你会问
trajpar也是0-1，你的y的值也是0-1，有必要么，trajpar的值是线性变化的，而sin90t是沿着正玄
曲线变化的。

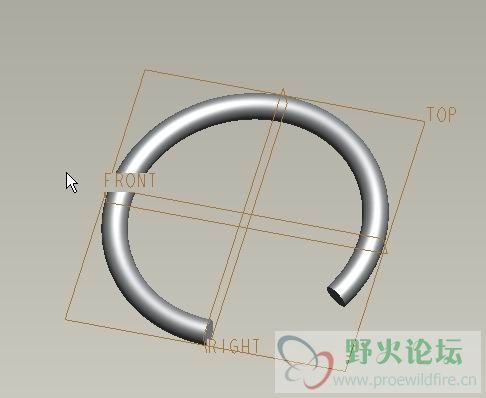

第一步：扫描出来个圆环，或者旋转也行，并非全部的圆环，在圆上开个口，我设置为60°的口
第二步：在圆环相切的面建立个基准面DTM1，使圆环沿着dtm1镜像

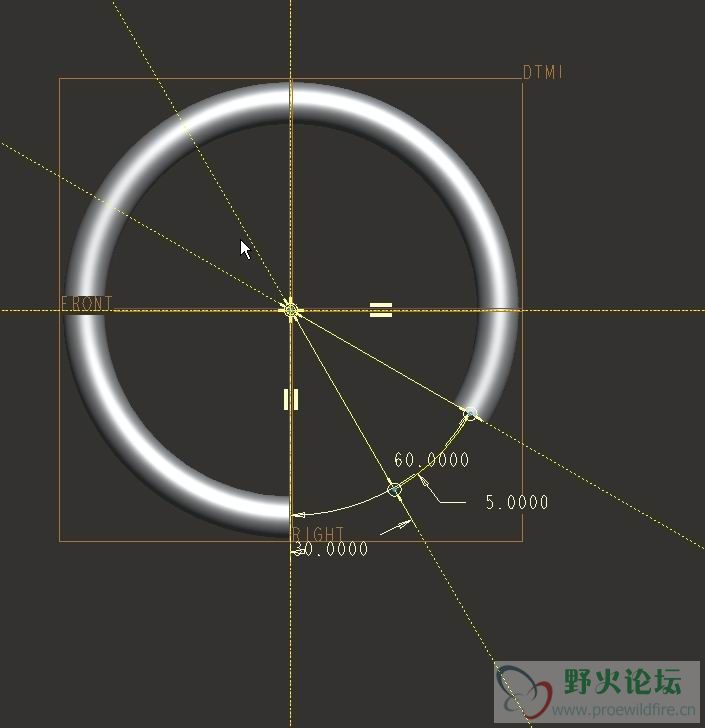

第三步：在的dtm1上建立一条曲线，半径和圆环的轨迹半径大小相同，开口为30°
第四步：做vss，轨迹就选择刚才建立的曲线，注意轨迹线方向的起点，看图
绘制草绘截面，画个圆，大小和圆环的大小相同，注意圆的圆心不要落在水平轴上，落在它

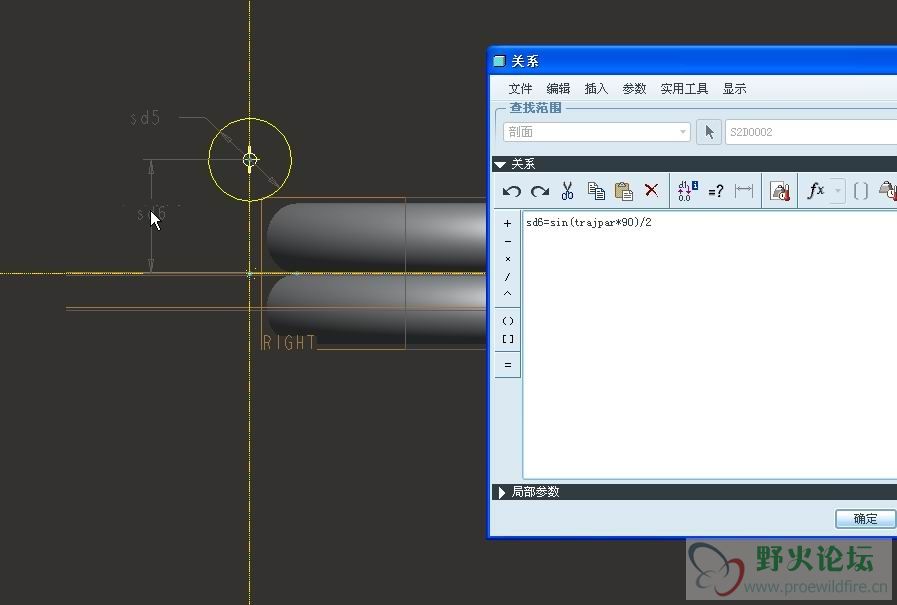

上方留出一段距离，点击工具按钮--关系，添加关系式 我的是sd6=sin（trajpar*90）/2，然后按确

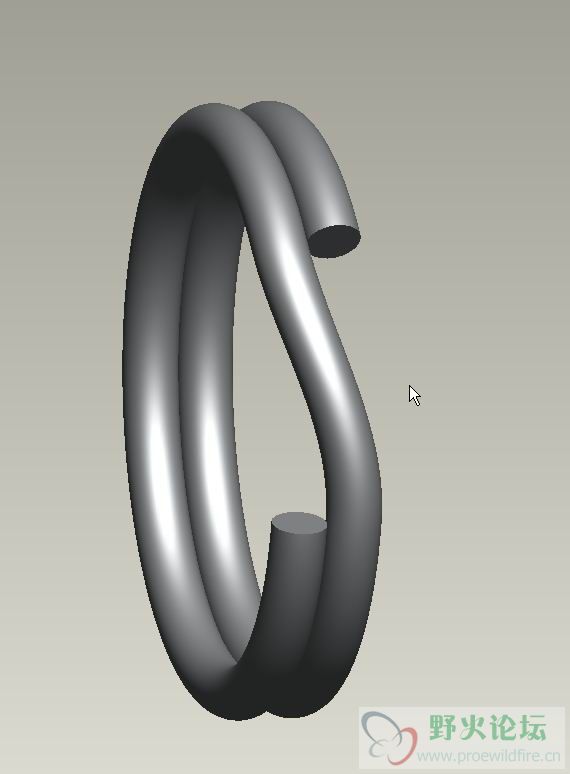

定，这是你会发现sd6一下变位0了，不用管，这说明你成功了，打钩，确定，一半的转弯环做好了。
剩下另一半同样道理，大家可以试着做一下，解压密码需要回复一下你就知道了，不要意思了，有些帖子是 我辛辛苦苦发的 好多人只是看了一眼，然后下载了发的prt档，连个回复都没有，心里有点悲凉，实属无奈，希望大家能否理解
