与初学者分享3步拉伸创建连杆模型高人请绕道

KerrZhang

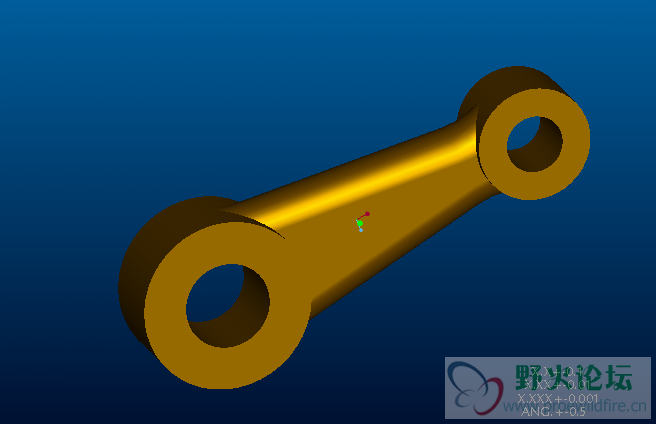

记得昨天有朋友问连杆中间部分的画法。看来复杂的零件，其实步骤简单。

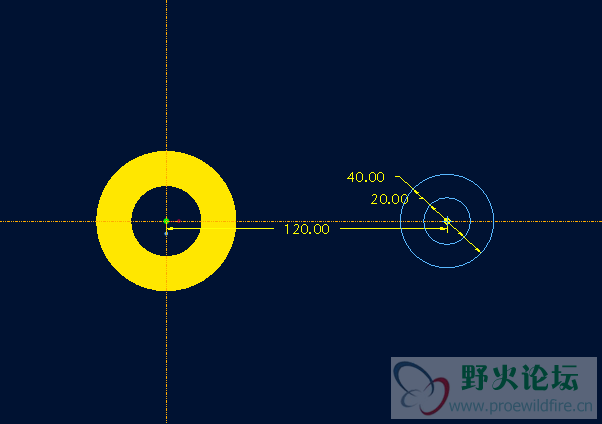

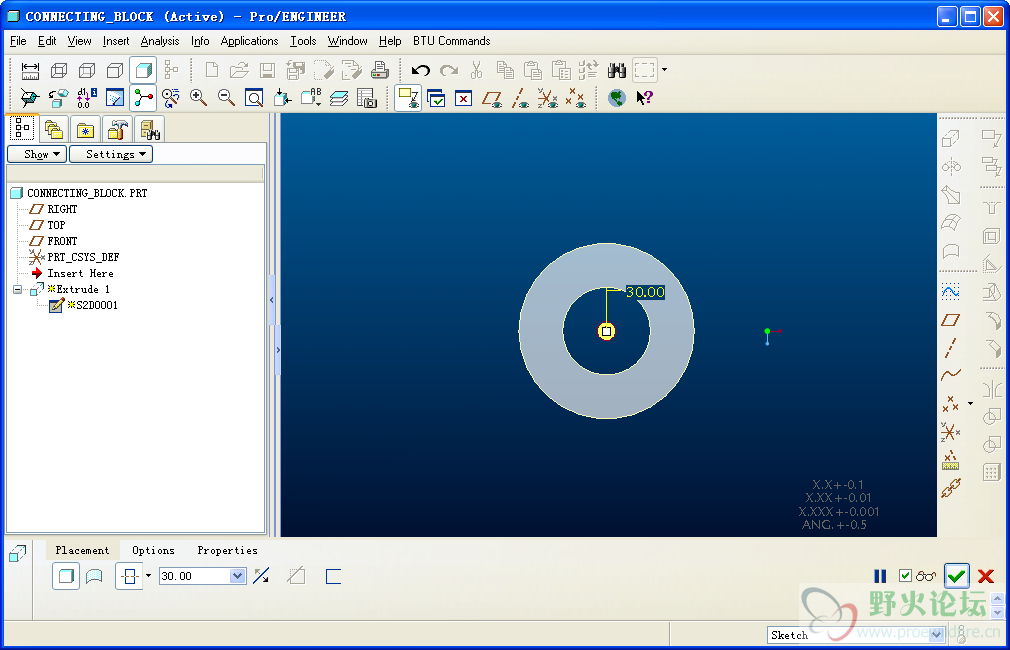

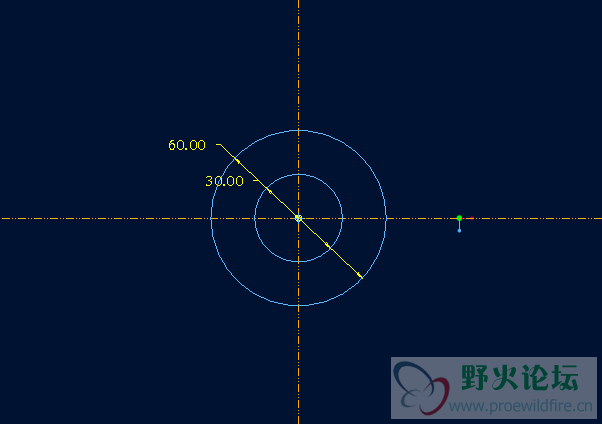

新建实体零件。拉伸。草绘。


双侧拉伸30。

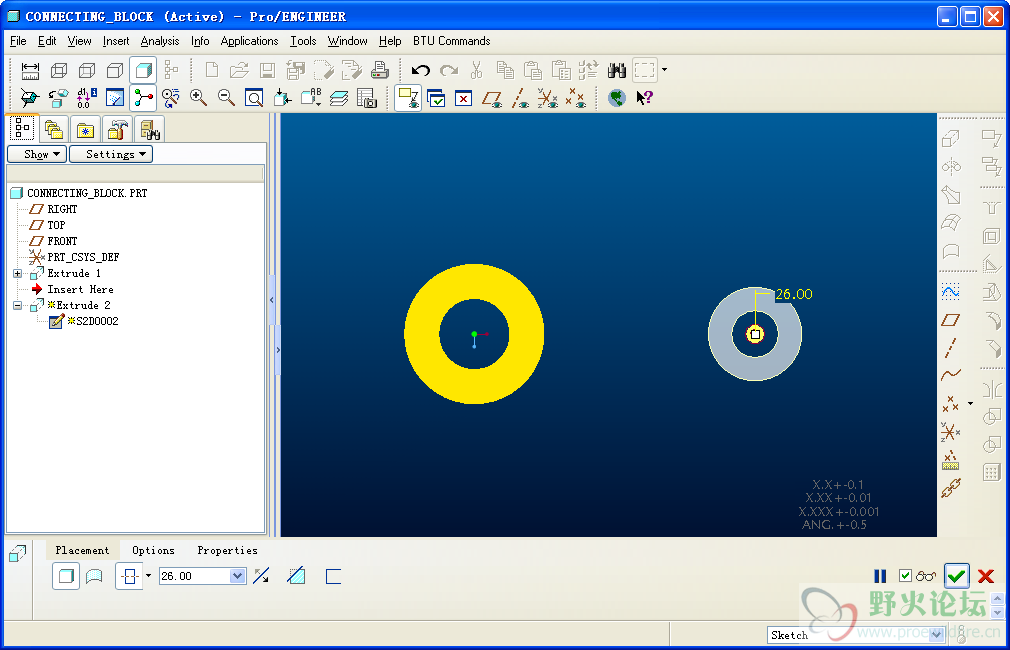

拉伸。草绘。


双侧拉伸26。

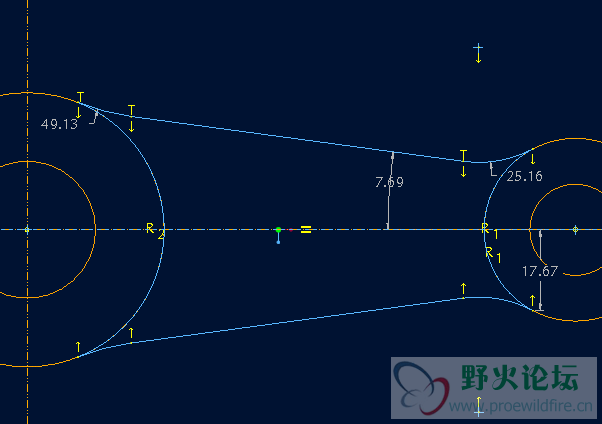

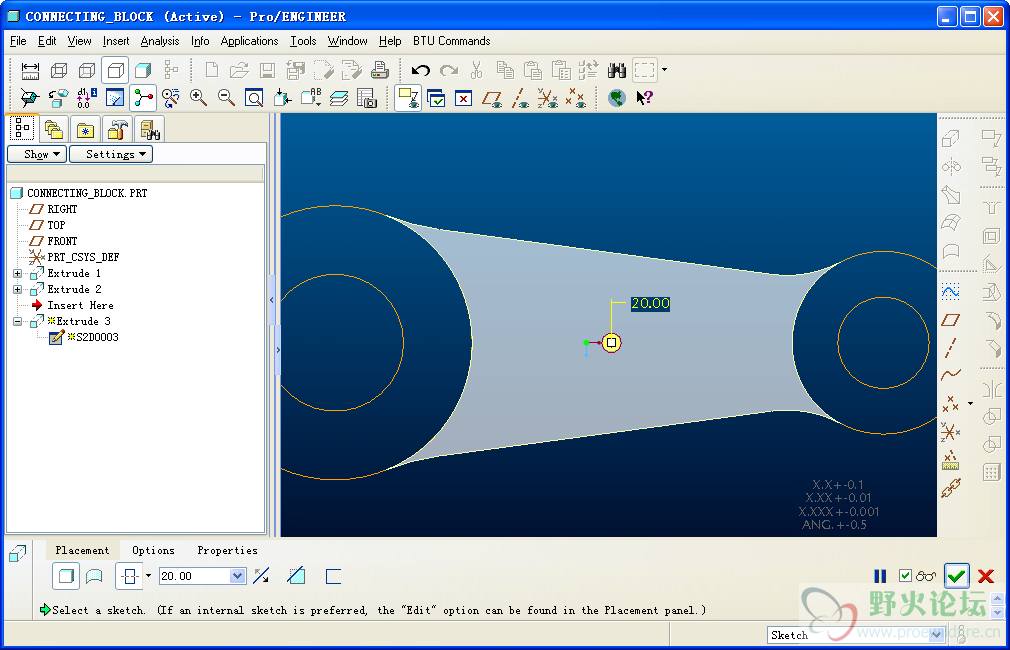

拉伸。草绘。


双侧拉伸20。


OK拉。


倒圆。结束。

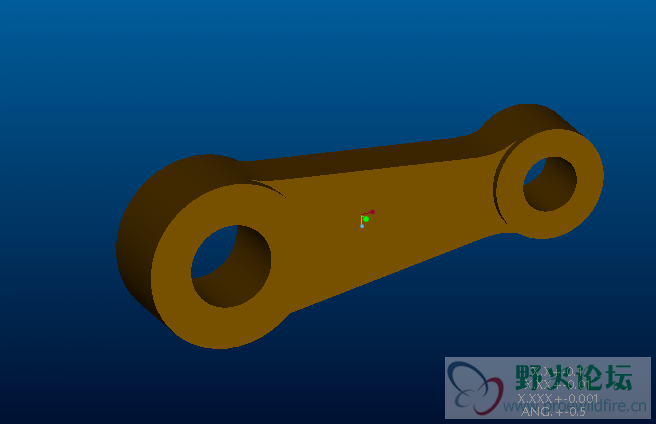

需要提请注意的是，如果拉伸方式不选“双侧”，中间部分可能不会对中。
如果连杆两头的圆柱高度相等，可以一次草绘完成拉伸。但这个零件通常直径较小一端高度较小。
附上模型文件。
