PROE 可不可以剖出如红色面的剖面图

songjf86 · 发表于 2011-6-28 16:19

PROE 可不可以剖出如红色面的剖面图

lesliecen · 发表于 2011-6-28 17:11

当然是可以了
做剖面图时选择新建平面，然后测量出你要的位置，偏移一个基准面过去，就能做出相应的剖面了

songjf86 · 发表于 2011-6-29 10:18

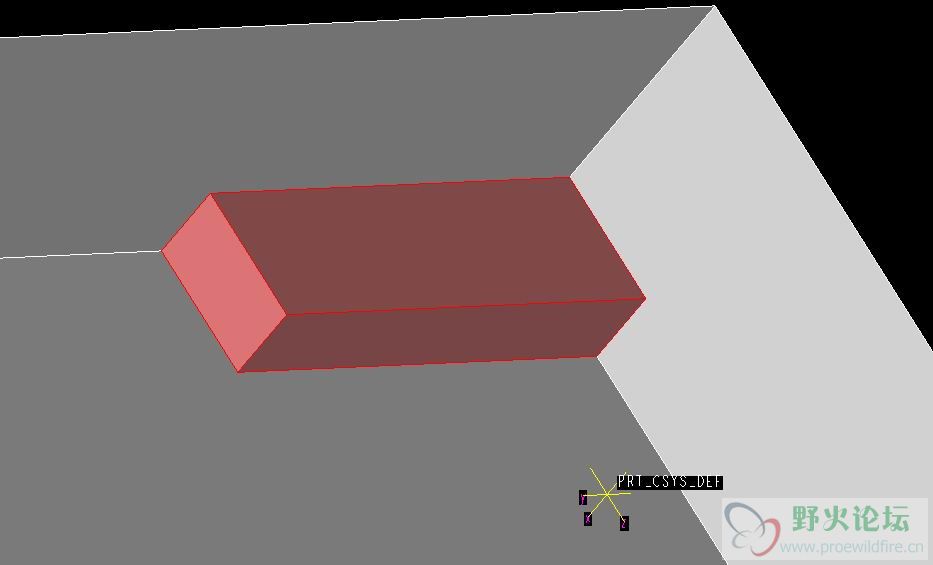

不是整个平面的剖，而是如图那样，剖缺口

lesliecen · 发表于 2011-6-29 13:34

也可以，阶梯剖嘛

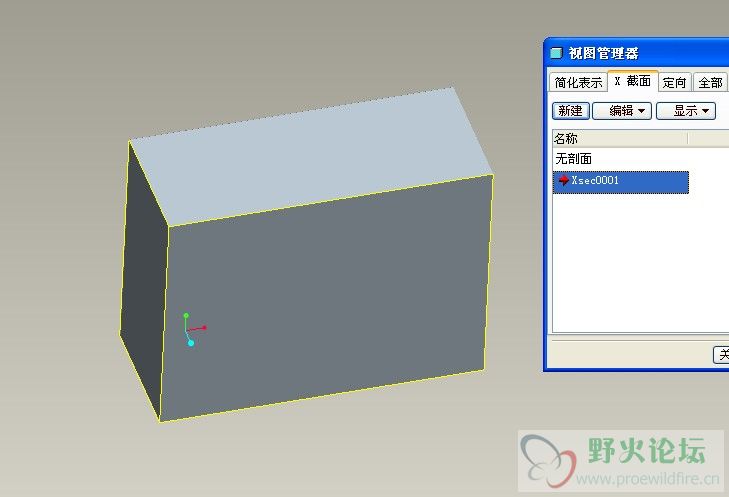

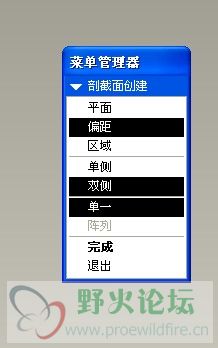

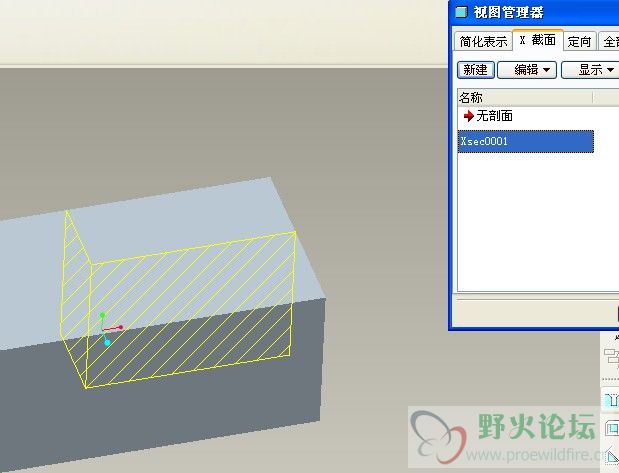

新建一个剖面图，选偏距，然后进入草绘画出你想要剖面的线，然后完成就好了

[ 本帖最后由 lesliecen 于 2011-6-29 13:54 编辑 ]

songjf86 · 发表于 2011-6-30 08:15

大哥真的很感谢你，只是麻烦你看清楚图片，是怎样一个缺口！！红色面是3个！！！就是说要剖3面！！！！！！！

xiao234924 · 发表于 2011-6-30 10:38

哈哈，看看

lesliecen · 发表于 2011-6-30 10:59

剖视图
当物体的内部结构比较复杂时，如果仍用前面所学的视图来表达，那么在视图中必然要画出很多的虚线，这样势必要影响图形的清晰；即不利于看图，也不便于标注尺寸．为了解决物体内部结构的表达问题，在制图中通常采用剖视的方法．
上面是剖视图的定义
剖面视图也就是二维视图，你的要求是一个三维空间的剖面要求，我想剖面视图是不可能达的到你这样的要求了
