ProE 如何进行面的装配？谢谢

lovemove · 发表于 2011-6-27 19:02

把8个面装配成一个4棱体，下口为矩形，上口也为矩形，两个矩形大小不一样，并且有空间上的角度。每2个棱之间由2个三角形的面组成，这样的形状如何装配？

三维爱好者 · 发表于 2011-6-27 20:36

用装配的做法是很难实现的！
建议创建一个零件，在零件中创建曲面模型，其形状与装配后的效果相同。
而后利用曲面的每个表面创建一个实体零件（使用曲面加厚命令），共8个零件。
再创建一个组件，将这8个零件都用缺省约束进行组装，即可达到你要的效果！

lovemove · 发表于 2011-6-27 20:50

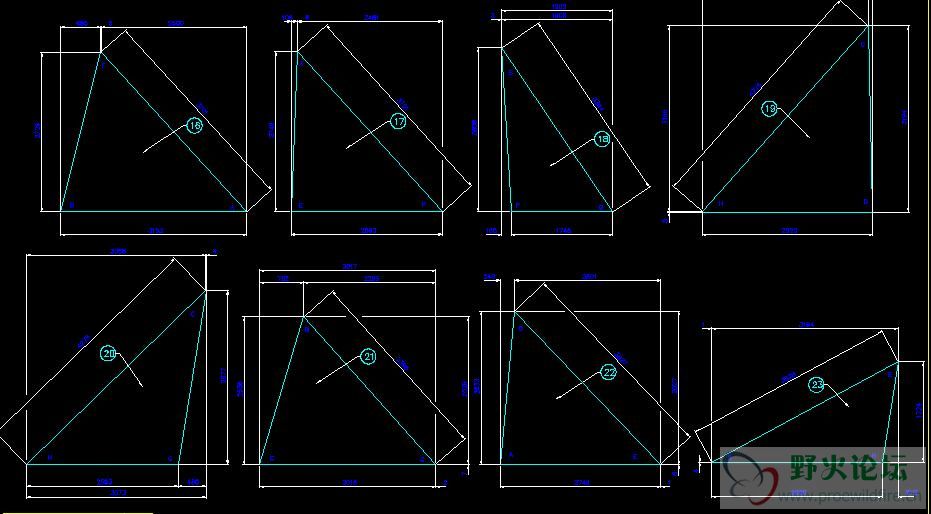

谢谢，我的图纸里面只有这些三角形三条边的长度，和他们的位置，如何创建曲面模型啊？

不解 · 发表于 2011-6-29 09:55

请把你的尺寸图片换成rar发上来瞧瞧。看不清楚。

lovemove · 发表于 2011-6-29 11:20

原帖由不解于 2011-6-29 09:55 发表
请把你的尺寸图片换成rar发上来瞧瞧。看不清楚。

这个是pdf文件比cad文件小些

lovemove · 发表于 2011-6-29 11:22

这些是cad文件，要求2004以上，谢谢
