参数化弹簧工程图

farewell242 · 发表于 2011-6-9 15:51

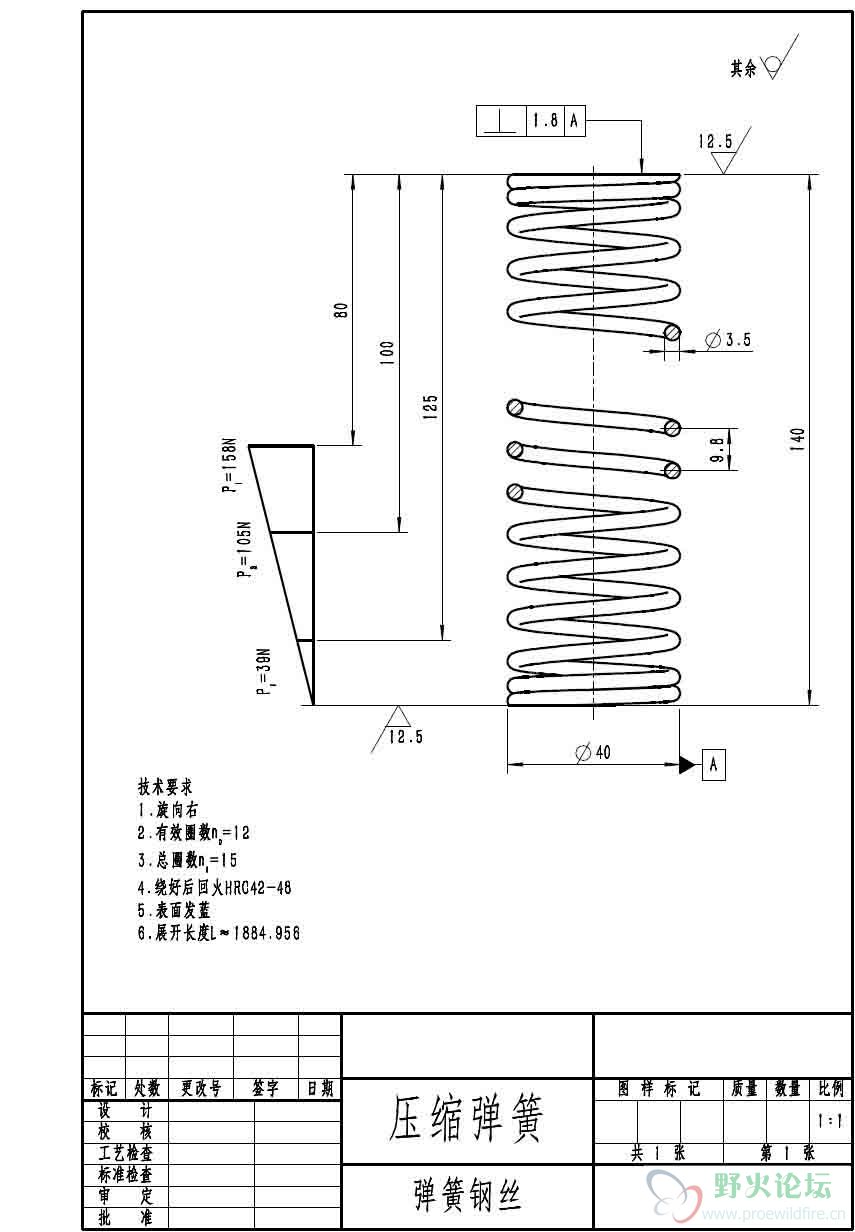

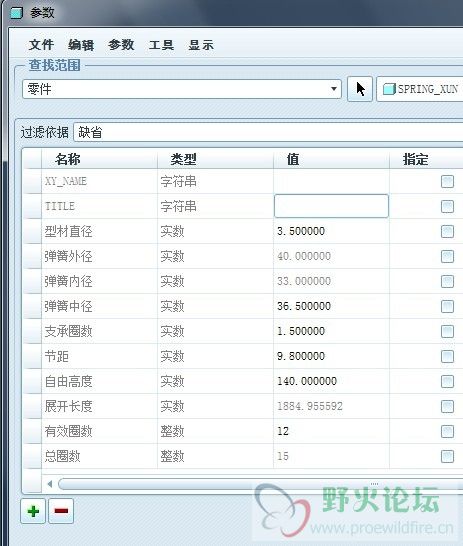

看了下论坛里面好像没有用proe出的弹簧工程图但是找到了相关的弹簧工程图资料于是用proe做了个参数化的弹簧可以修改弹簧各参数例如型材直径弹簧内径外径有效圈数总圈数节距等等然后零件尺寸发生变化工程图中不光弹簧尺寸跟着变化技术要求中的数据也可以自动变化

这个是论坛里面的弹簧工程图——国标手册规定

弹簧的工程图.rar (83.55 KB, 下载次数: 1626)

下面是part、 drw和frm文件

游客，如果您要查看本帖隐藏内容请回复

spring_xun.part2.rar (244.14 KB, 下载次数: 2006)

spring_xun.part3.rar (117.43 KB, 下载次数: 2532)

[ 本帖最后由 farewell242 于 2011-6-9 16:00 编辑 ]

wrb0808 · 发表于 2011-6-9 16:00

不错，顶一下

724293947 · 发表于 2011-6-9 16:38

哥是人才哦，顶起来，
受用了，
下一个……

farewell242 · 发表于 2011-6-9 16:55

哥骗人根本没下载现在下载还是0次

tonyzhu09 · 发表于 2011-6-9 16:58

看见了东西,应该非常有用,顶起!

liaoweilin1678 · 发表于 2011-6-9 16:59

不错，谢谢分享

qyjxd · 发表于 2011-6-9 18:24

谢谢分享！

BoYa_DIY · 发表于 2011-6-9 19:27

原帖由 farewell242 于 2011-6-9 15:51 发表
看了下论坛里面好像没有用proe出的弹簧工程图但是找到了相关的弹簧工程图资料于是用proe做了个参数化的弹簧可以修改弹簧各参数例如型材直径弹簧内径外径有效圈数总圈数节距等等然后零件尺寸发生变化工程图 ...

看看 part1.rsr

我是用的5.0野火版,怎么打不开楼主的文件?

提示:"不能检索" ?

冤枉了我的3个钱


[ 本帖最后由 BoYa_DIY 于 2011-6-9 19:35 编辑 ]

farewell242 · 发表于 2011-6-9 21:37

因为要压缩上传文件大小零件的特征都用插入形式置于插入箭头之后的麻烦打开前将零件特征“释放出来”

oopwwxp · 发表于 2011-6-9 22:37

这个资料不错··
怎么现在的人都用5.0哦！
