这个怎么画

小扬 · 发表于 2011-6-3 22:09

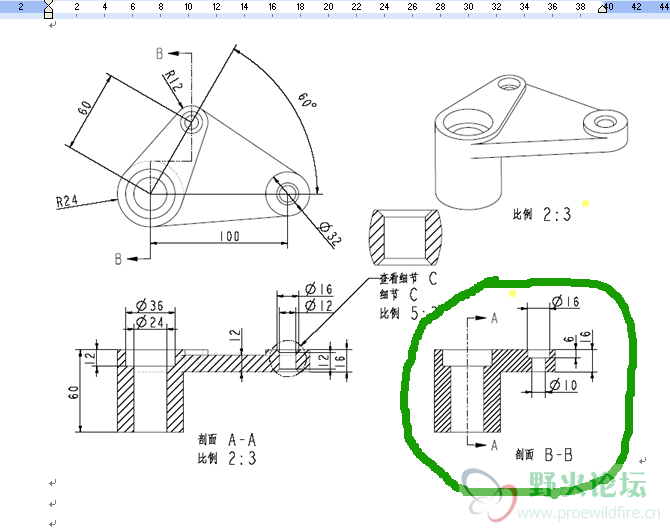

这个剖面B-B用那种剖面画的，那剖面线又是怎么画请各位大哥详细的指教下最好有图，谢谢了

yncyny · 发表于 2011-6-3 22:16

CAD画的

pdc331727426 · 发表于 2011-6-3 22:21

“BB剖”叫阶梯剖

yokoy · 发表于 2011-6-3 22:37

有必要用阶梯剖吗?怀疑这画图是不是有问题，直接剖不就完了吗？

wlply · 发表于 2011-6-3 22:47

论坛应该有教程的你没事搜索看看

森林泪 · 发表于 2011-6-4 01:19

两圆间直接拉直线的效果跟B-B剖面一样把!

李纯杰王佩 · 发表于 2011-6-4 07:31

画剖面还要考虑投影，即位置关系。用阶梯剖可以更合理的放置图形，因为那两个圆是斜的。在proe里面用偏置的方法就可以了。希望我没犯错。

farewell242 · 发表于 2011-6-4 08:05

现在国标定义剖面都是向着三维软件的开发方向的阶梯剖现在叫两平行面之间的剖面旋转剖叫两相交平面的剖面是不是很形象
