表阵列的教程

野火

表阵列就是把阵列中各个成员的可变的定位尺寸和特征尺寸用表罗列出来，操作其实很简单，主要是列出每个尺寸比较烦琐。
论坛有人问关于键盘上的键如何用表阵列出来，以下是 proe 帮助中的内容，贴上来，相信看一下就会了。

本贴 2 楼有我做的简单演示下载，包含阵列表文件.ptb，可以从表编辑器的文件菜单里直接读取。

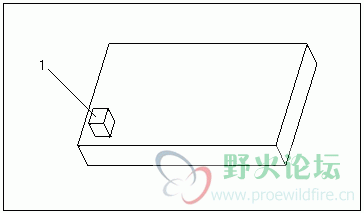

本示例显示如何创建表阵列。原始零件如下图所示。

选取伸出项 (1)，然后在“编辑特征”(Edit Features) 工具栏中单击 。系统将显示控制选定特征的尺寸。
在对话栏的阵列类型下拉列表框中，选取“表”(Table)。

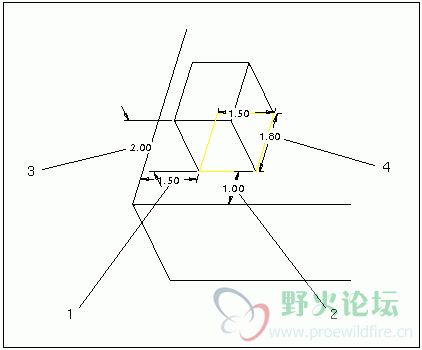

• 选取要包括在阵列表中的尺寸，如下图所示。按住 CTRL 键选取多个尺寸。

在对话栏中，单击“编辑”(Edit)。表编辑器窗口打开。

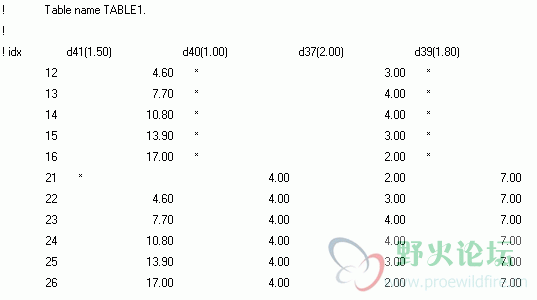

• 在表中为每个阵列成员添加一行，并指定其尺寸值。完成的阵列表如下图所示。

在表编辑器窗口中的顶级菜单条上，单击“文件”(File)>“退出”(Exit)。
• 在对话栏中，单击 。系统将创建阵列，如下图所示。

[ 本帖最后由 野火 于 2007-12-11 20:01 编辑 ]

野火

简单的演示了下，做的是键盘左下角的键，做的很难看，但是做法就是这样的，当然你有时间的话可以拿把尺子把每一个键都量下，然后再导圆角拔模等美化下。

wyw9898

不错，顶！！！思路才是最主要的！

谢雨义

很不错的饿

gzhxhk

哦，表阵列控制比关系阵列还细致，就是过程繁琐些，呵呵！

雪地龙

很不错的饿
LZ辛苦

wxbj.2008

qiuyewang

蠻不錯的，不過現在有好多的設計應該是散熱孔那塊用到的陣列很多

thierryhenry

表阵列挺有用的，做的东西也比较美观方便

sunsetcity

想学习一下
