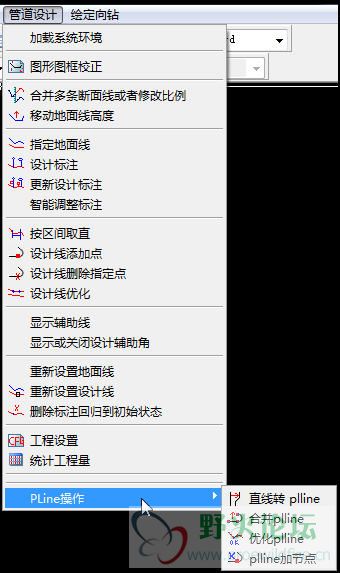

管道勘察设计一体化成图软件之管道设计部分

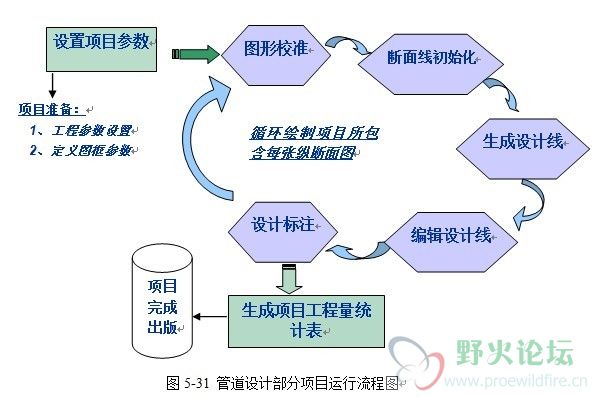

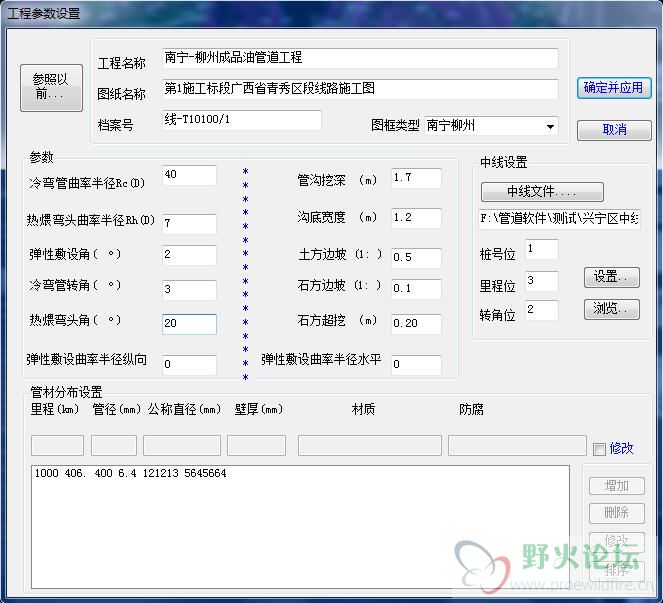

  1、首先进行项目前期的各项准备工作，包括图框组成参数的定义（如图框长宽、本张图断面线长度、基准高程、基准里程读取位置等）和工程参数得定义（如工程名称、档案号、管沟挖深、土方边坡等）；

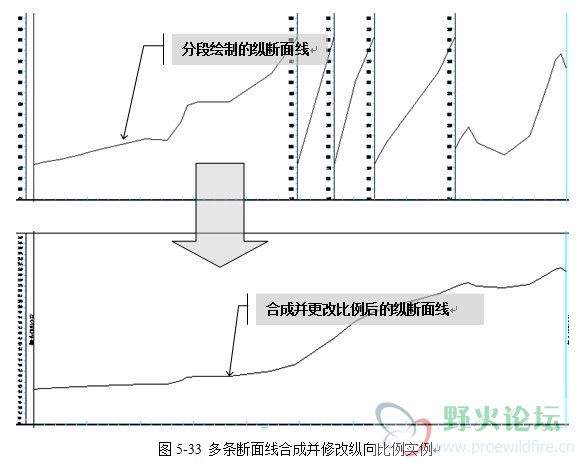

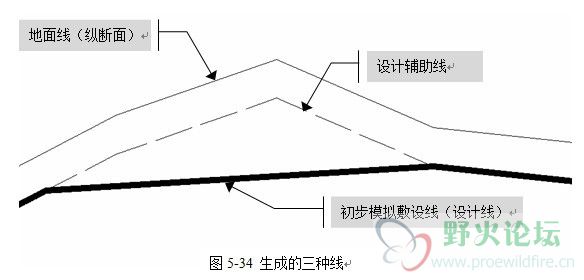

  2、然后经过图形校准来自动获取测绘专业提供的共享数据（如纵断面数据、纵横比例尺等），再经过地面线的组合编辑生成初步模拟管道敷设线；

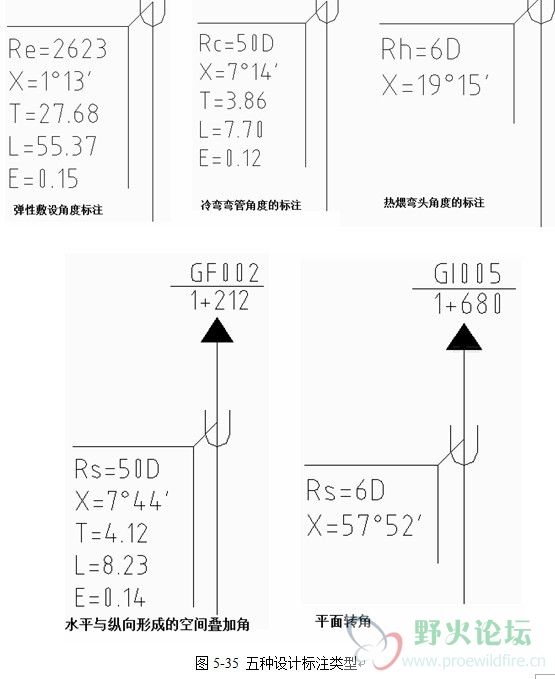

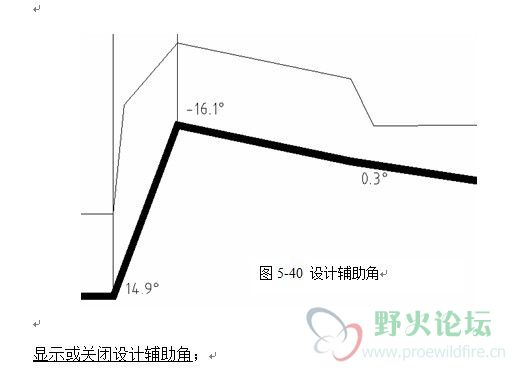

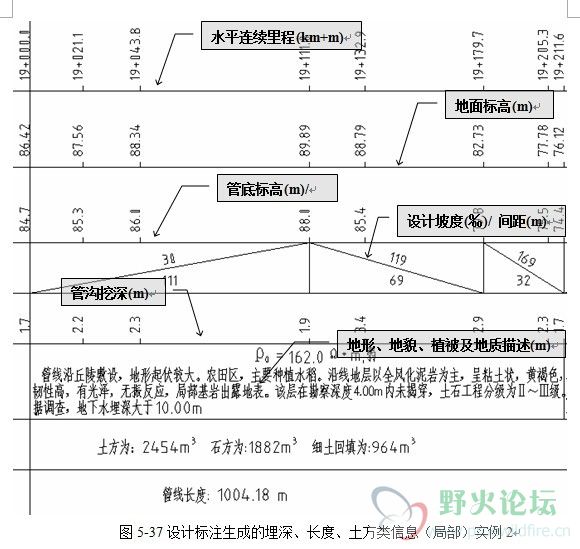

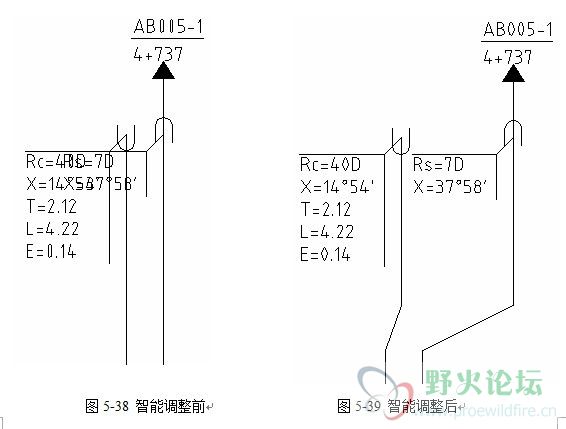

  3、再根据实际地理情况调整敷设线，并标注各项施工参数；

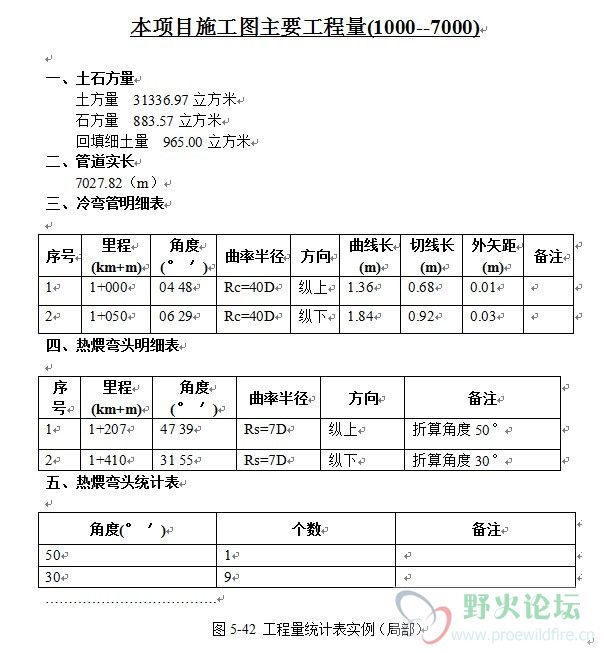

按上述方法依次绘制完整条线路的每段施工图后，由软件全自动生成工程总体的各项统计表信息，包括管道敷设线路总长、总土石方量、共需多少个几度角的热煨弯头等。

在CAD2008下运行，安装包含有安装说明，如有需要可所要软件教程
