求高手教我画这个图

pdc331727426 · 发表于 2011-5-6 01:21

呃既然是外切，又怎么能切除实体呢？

yl147258369 · 发表于 2011-5-6 09:07

这个应该和立方体联系起来，六个小圆就是立方体的六个面，八个大圆就是立方体的八个顶点，至于圆的直径，好像是要通过计算吧！

yl147258369 · 发表于 2011-5-6 09:12

看看……

沧海月明 · 发表于 2011-5-6 13:05

我空间几何忘得差不多啦，我也不知道昨天怎么画了，你把我的prt下载了看看就知道我怎么做的了

可能是棱相切，不是面相切

嗯，大概就是这样

[ 本帖最后由沧海月明于 2011-5-6 13:07 编辑 ]

awaken · 发表于 2011-5-7 09:20

呵，我看了楼上各位的解法，都是采用接近的画法，切点基本都会有两个
浸淫良久，终于发现一种方法，切点只有一个点，切除时也不需要什么曲面技巧，直接除料就行
需要略懂关系式
可以看第1副图，切点都只有一个，

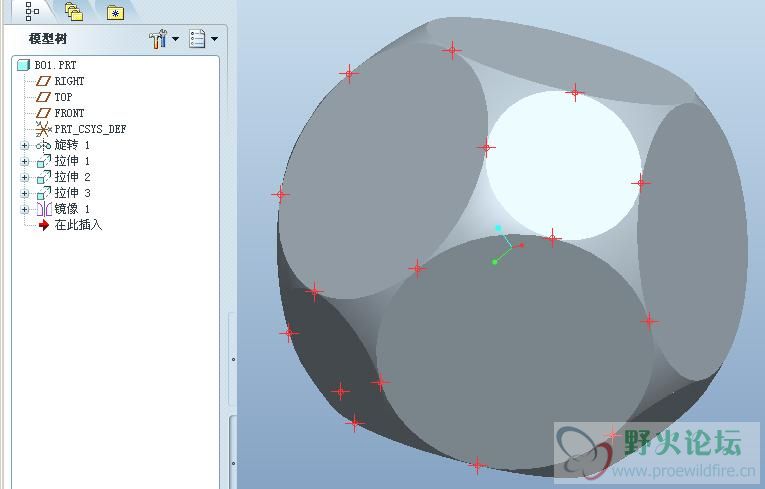

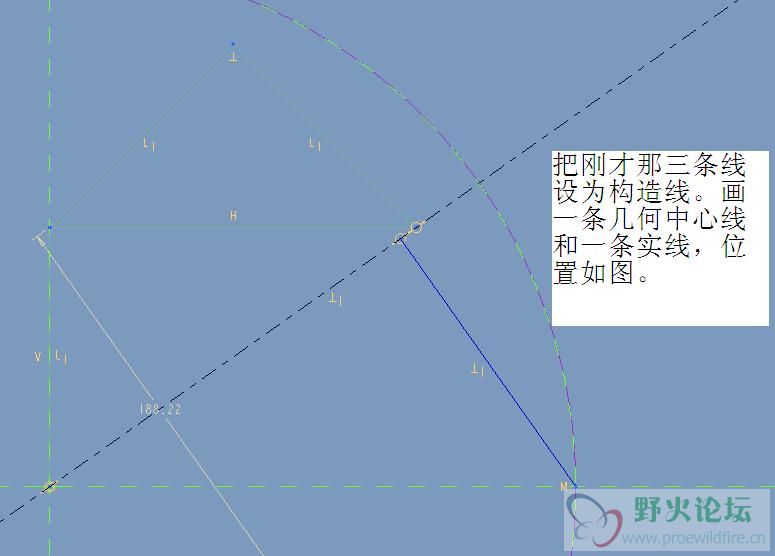

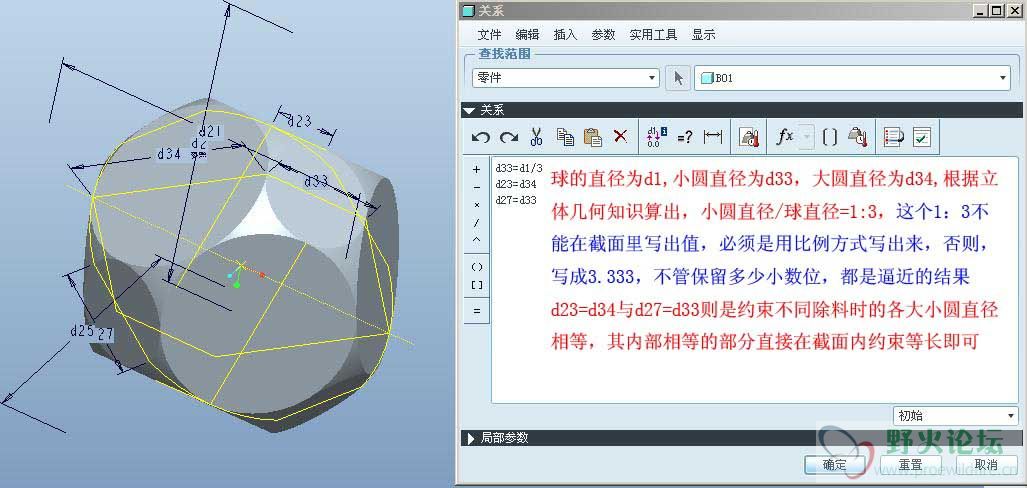

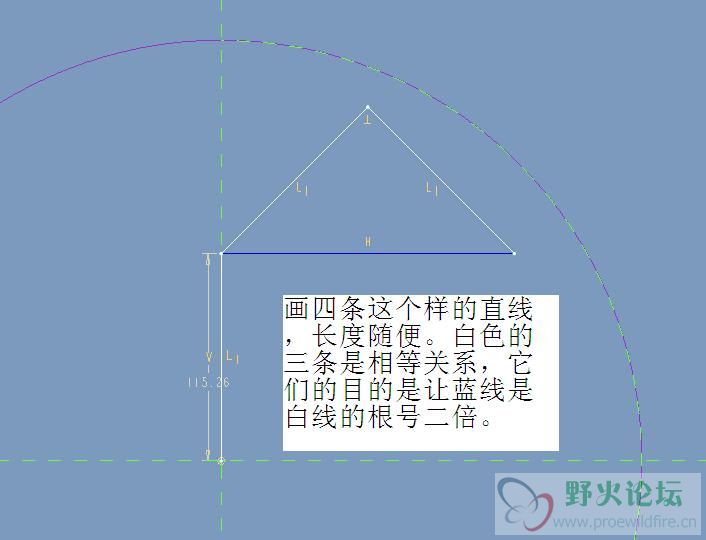

第2个图是具体解法，各位的具体直径是dxx可以根据实际调整。

因为上面解法都很清楚了，如果还需要prt，就是
不愿意自己实践，或者是还没明白上面的解法，
所以收取金钱3，希望各位见谅

[ 本帖最后由 awaken 于 2011-5-7 09:32 编辑 ]

sunxiaohang0989 · 发表于 2011-5-7 09:39

难道用线切割 ··

JMHLGU · 发表于 2011-5-7 10:03

感觉就是切出来的，没有什么难的吧

沧海月明 · 发表于 2011-5-7 12:22

想起来了，外切正八面体的确用的是棱外切，不是面外切，面外切是切不出来的。

qwerabcd · 发表于 2011-5-7 14:14

和我的做法相似，只是我在拉伸切除草绘图中，没有考虑使用关系式限制大圆与小圆间的关系。

thfire · 发表于 2011-5-7 14:48

很明显，正方体的六个面八个角。

我给大家演示一下吧。
第一步，画个球体，这是必须的。

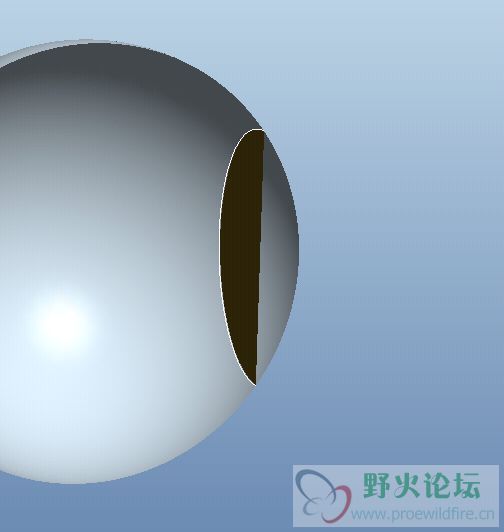

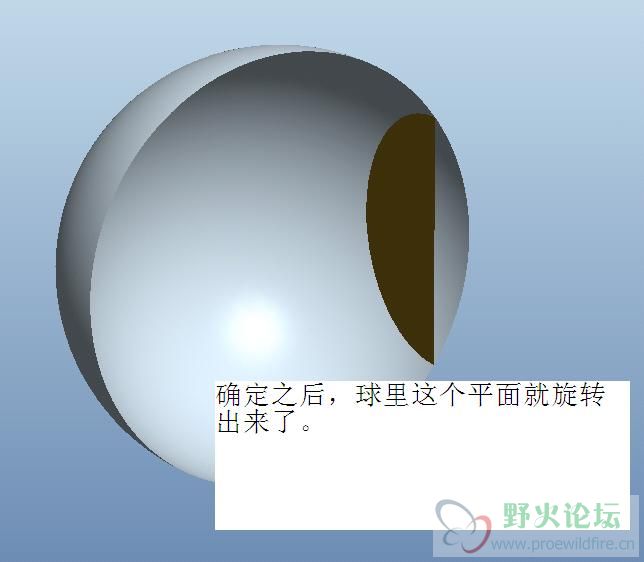

第二步，画一个下图所示的截面，是用旋转曲面做的。

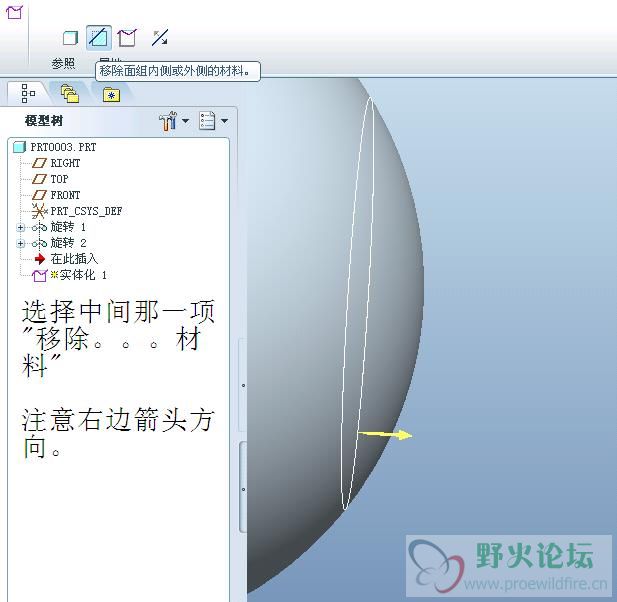

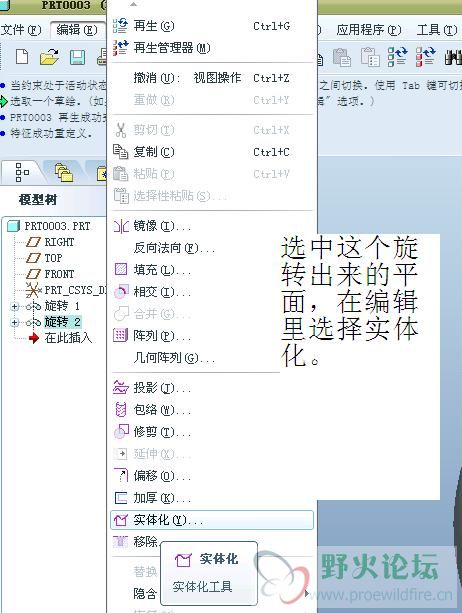

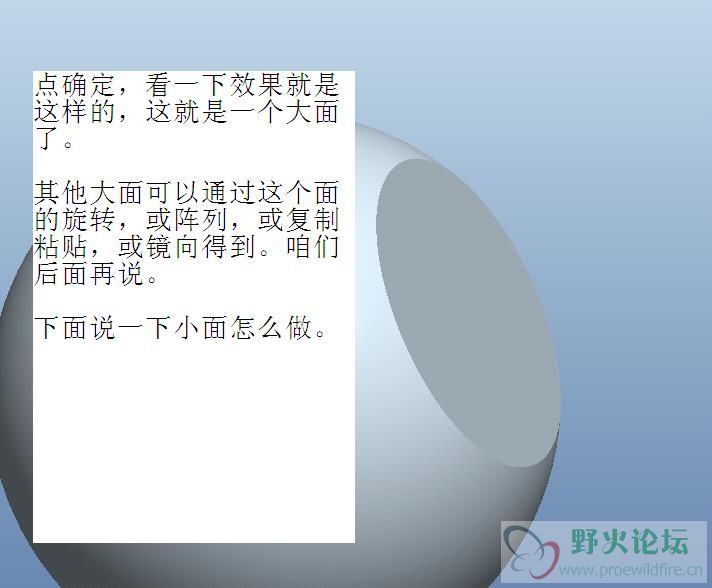

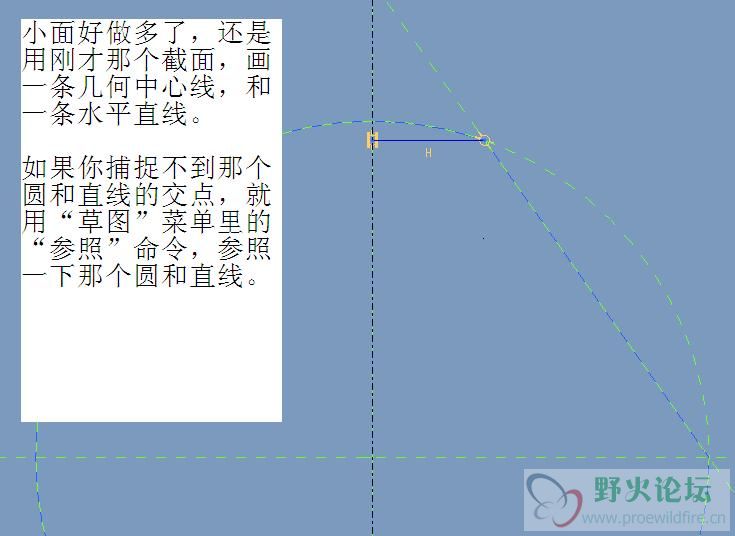

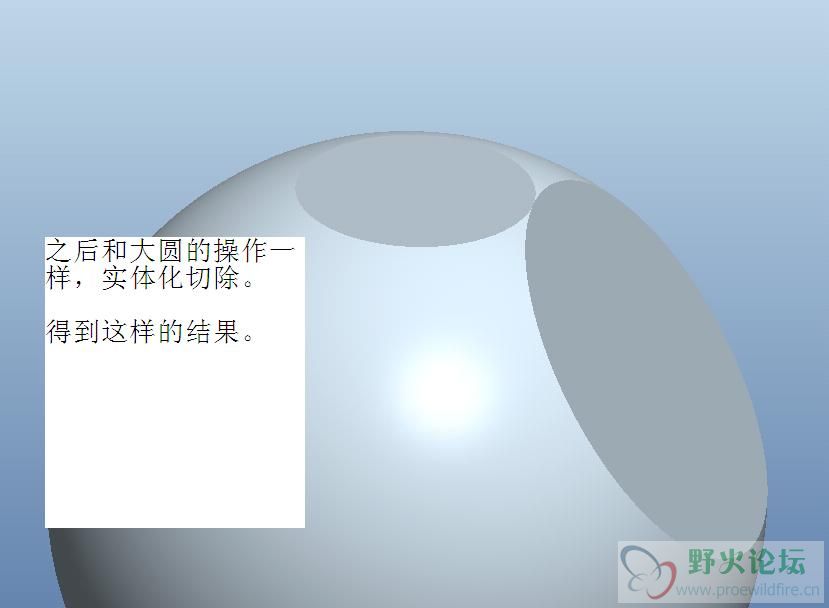

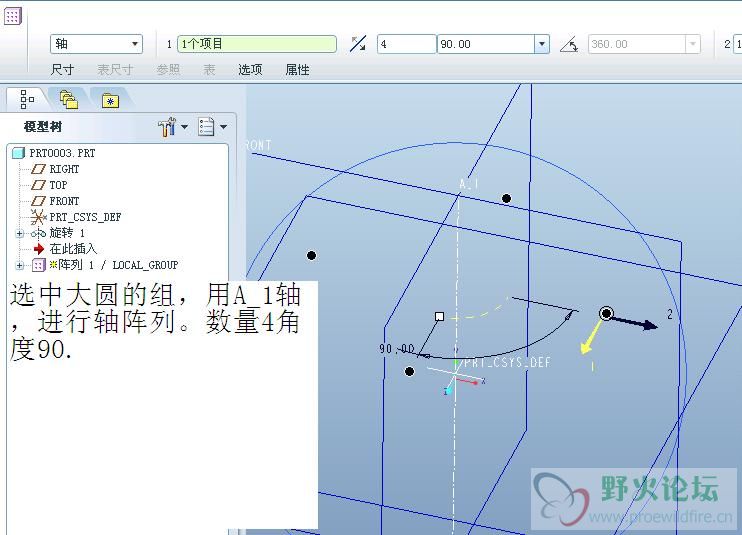

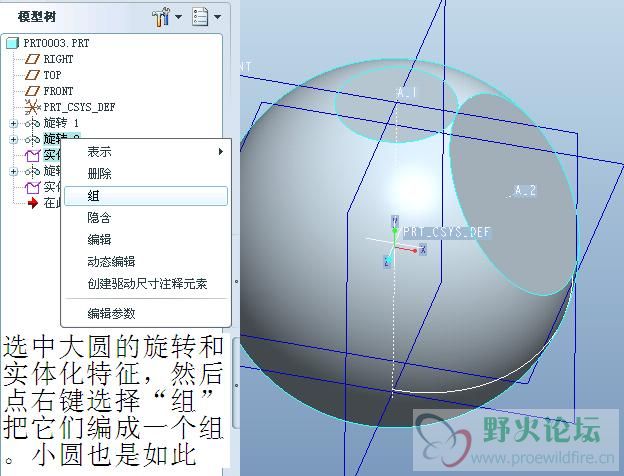

第三步，就是我刚才说的，阵列什么的了。

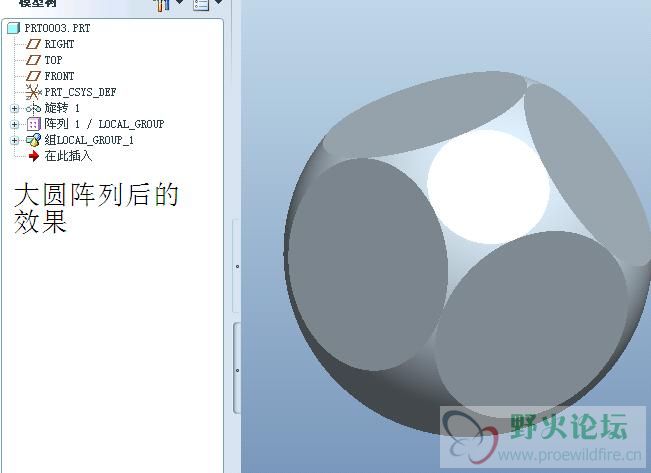

现在基本以经能看出来了，其他的圆用复制比较好。操作很多很烦，都是重复来重复去的，我就不说了。

[ 本帖最后由 thfire 于 2011-5-7 16:59 编辑 ]
