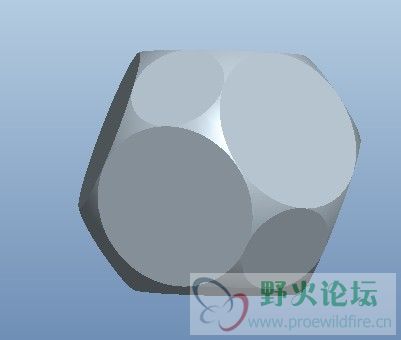

求高手教我画这个图

乱吹风 · 发表于 2011-5-5 18:17

无非就是多做几个基准平面而已

pdc331727426 · 发表于 2011-5-5 18:21

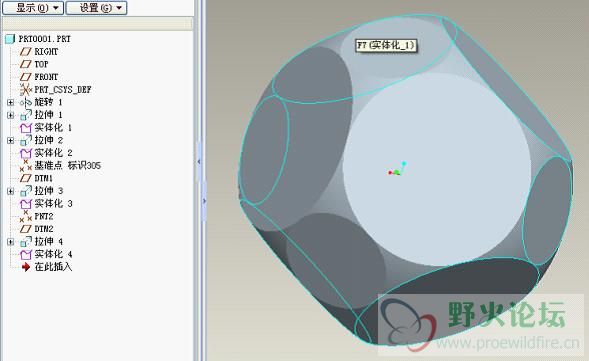

附件内为4.0文件

有两个重要尺寸，一是我拉伸的菱形长对角线的长度 70.710678 因为有无限循环小数所以只能无限接近了。。。

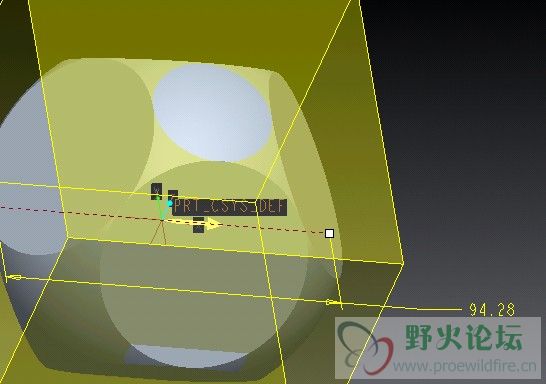

二是切小圆的正方形的边长 94.28

希望能分享更巧妙的办法。。。。

一郭周 · 发表于 2011-5-5 18:43

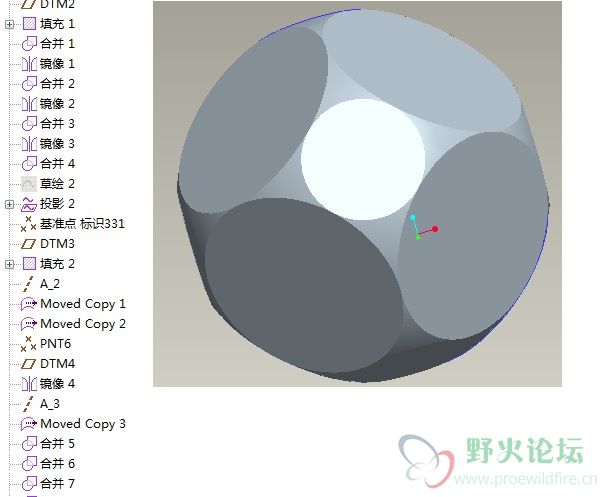

随便画的

mayong15581 · 发表于 2011-5-5 20:02

自己画了一个比较麻烦，希望有更好的方法

沧海月明 · 发表于 2011-5-5 20:43

貌似8个大圆是在球的内接正八面体上吧？每个面都是正三角形，小圆和中心线垂直，根据几何关系可以求出来。理论上是这样，我试着做个看看

其实我也是新手

qwerabcd · 发表于 2011-5-5 20:50

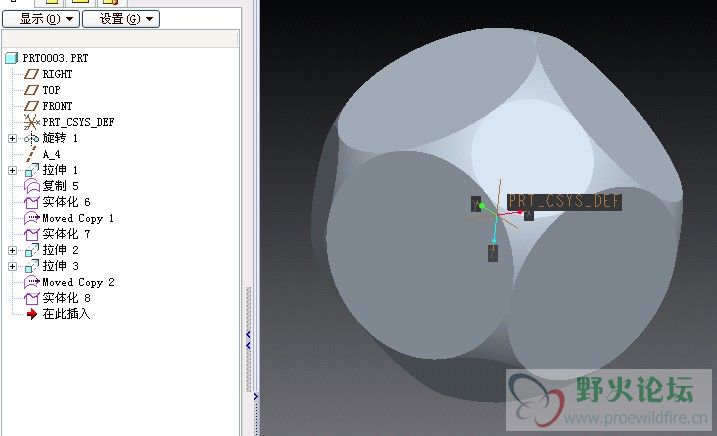

我也来一个。体会当截交园不能满足相切时，可逐步减少六边形中的最小边长。

prt0001.prt.rar (47.42 KB, 下载次数: 15)

[ 本帖最后由 qwerabcd 于 2011-5-5 20:59 编辑 ]

qwerabcd · 发表于 2011-5-5 20:51

忘了说：4.0的版本。

沧海月明 · 发表于 2011-5-5 22:01

噢耶，终于弄好了

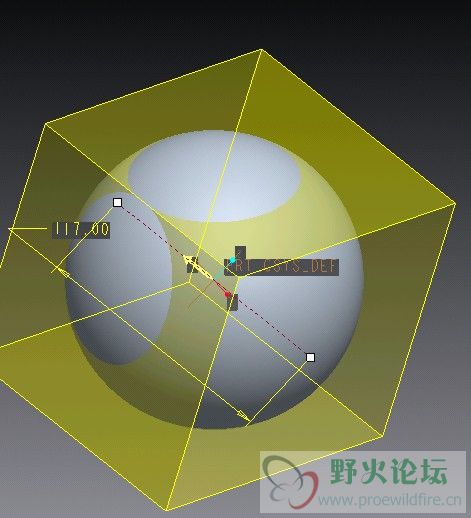

主要思路是画一个球，然后用球的外切正八面体（是外切，不是内接）切除材料，实际操作可以用平行混合画正4棱锥切除材料再镜像。然后根据空间几何算出小圆距离基准平面距离，画个大一点的圆拉伸切除材料，镜像。然后剩下4个画一个，阵列3个就完成了。平日他等下传上来

沧海月明 · 发表于 2011-5-5 22:09

prt文件不会上传，BZ帮忙告诉一下啊

沧海月明 · 发表于 2011-5-5 22:15

原来要压缩
