求救~~装配图明明一条直线，但是配色后就显示有缝隙。截面图也有交叠~~~苦恼中---

小美人鱼

请求高手指点，我实在迷糊了。。
见下图：
下面是我要完成的模型。

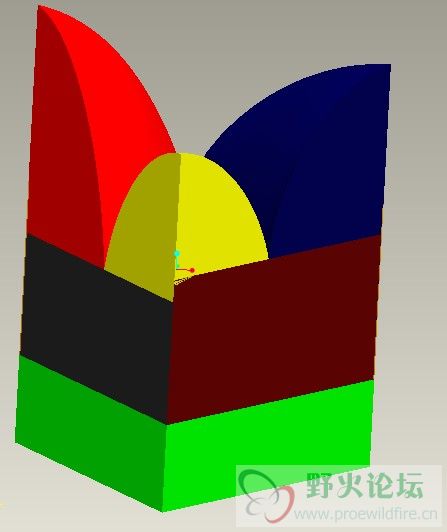

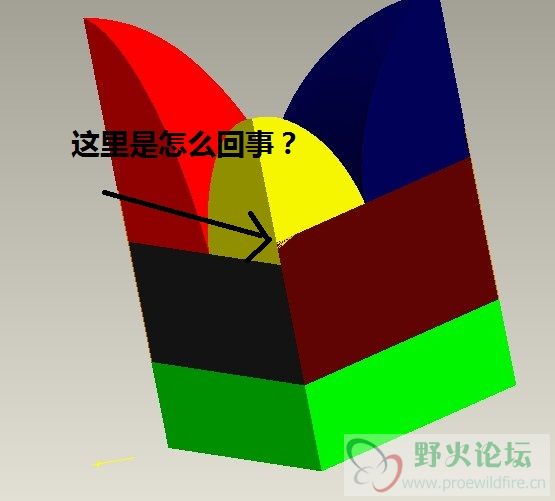

首先各个模型都做好装配好，就在箭头所指的地方，有交叠，若隐若现的，是因为边角太薄了吗？怎么消除呢？

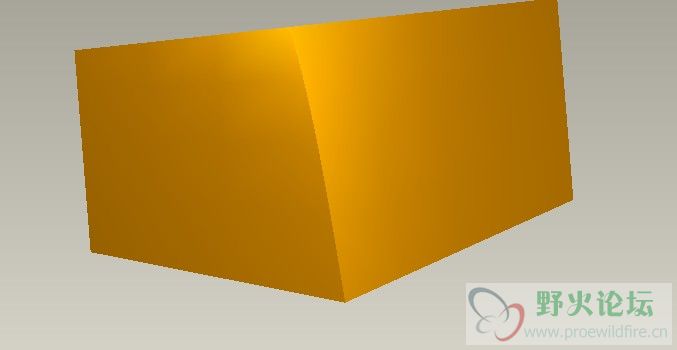

然后下面的模型，即中间的三个类似三角形的三块，要求做水平截面时交线都是直线，即截出是直边三角形。我采用的是螺旋扫描，可变螺距的。
但是 边角处就总有交叠，好像是螺距的选取有问题的，尝试过多组数值，未果。。。

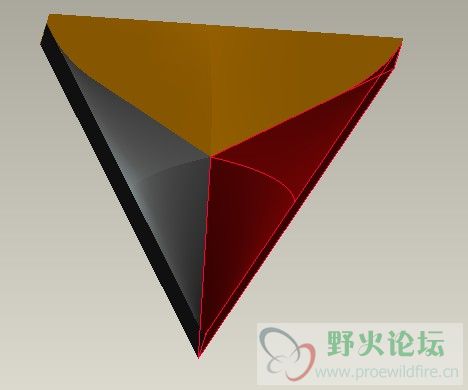

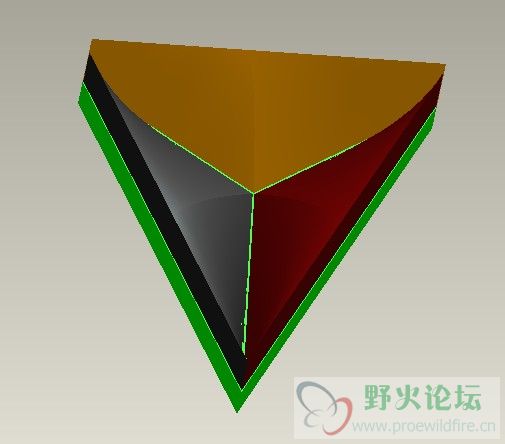

然后三个模块拼起来，中间应该重合，实际也恰好重合，但是，当后面的模块放上之后，就看上去有缝隙。怎么回事呢？

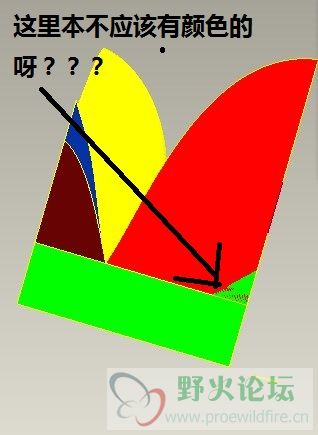

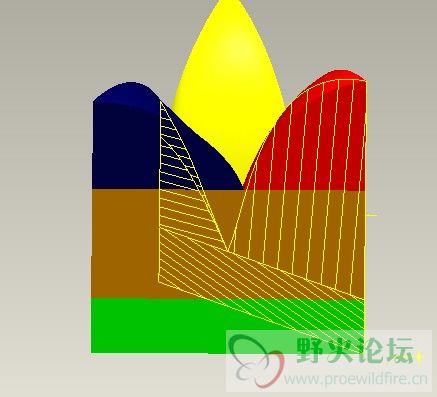

然后就是剖面，看着没问题，隐藏后，如图箭头所示，还是有交叠。
好迷茫呀。。求助！~~~~~

[ 本帖最后由 小美人鱼 于 2011-4-26 15:59 编辑 ]

leekz2009

如果是曲面的话，会造成这样的情况的

小美人鱼

快来帮帮我吧~~~

小美人鱼

有办法解决吗？

pdc331727426

LZ传一个PRT吧。。。。

lesliecen

很明显是由于重叠造成的，原因要么是画的时候画的不对
要么是其中一个模型里有个曲面没有隐藏

小美人鱼

传了 可是剩下的几个零件图太大了 不知道怎么才能传上去呀。

小美人鱼

突然明白点 。我最上面的三个用的是曲面复制命令实现的。好像应该隐藏哈。我试试看。但是最下面的，本来是没有缝隙，但是放下最地下的模块就显示绿色缝隙是什么原因呢？

pdc331727426

用QQ 传  331727426

小美人鱼

·~~~~
