关于装配图的局部剖问题

shenchuanjun · 发表于 2008-6-3 15:06

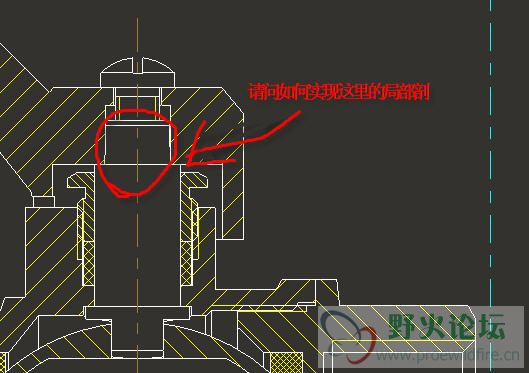

大家好,我是搞阀门设计的,最近我们全部转用Proe出图纸,现遇到了一些问题(如图片),望高手能帮忙解答一下,谢谢!!!

野火 · 发表于 2008-6-3 18:57

铭℃ · 发表于 2008-6-3 20:12

按帖子里面的先做一下··有问题再继续回帖·

shenchuanjun · 发表于 2008-6-4 07:02

谢谢野火斑竹的教程,那个教程是单个零件的局部剖,我会了,但是我发的那个帖子是关于装配图的剖中剖的问题,也就是说如何在一个全剖中实现局部剖???

qiuyu_2005 · 发表于 2008-6-4 10:27

原帖由 shenchuanjun 于 2008-6-4 07:02 发表
谢谢野火斑竹的教程,那个教程是单个零件的局部剖,我会了,但是我发的那个帖子是关于装配图的剖中剖的问题,也就是说如何在一个全剖中实现局部剖???

什么叫“在一个全剖中实现局部剖?”

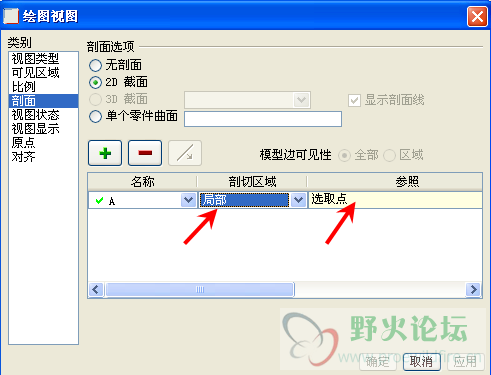

是不是只想要局部的？如附图，选局部，然后圈你要切开的局部区。

这样合你意不？

shenchuanjun · 发表于 2008-6-4 10:46

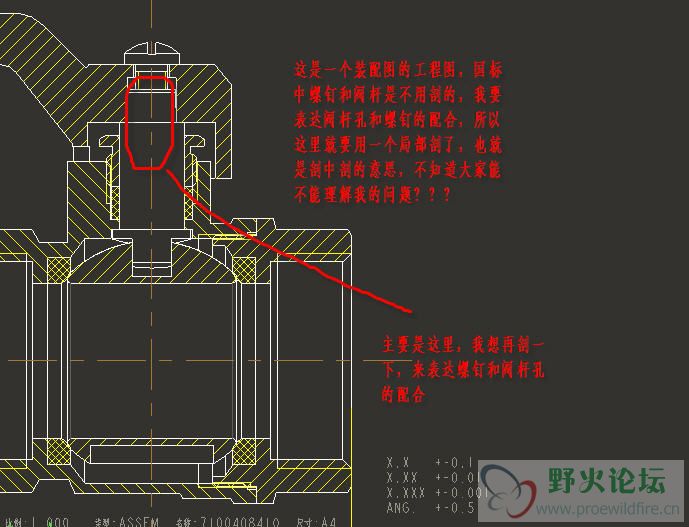

首先谢谢各位的热心回答,这是一个装配图的工程图，国标中螺钉和阀杆是不用剖的，我要表达阀杆孔和螺钉的配合，所以这里就要用一个局部剖了，也就是剖中剖的意思，不知道大家能不能理解我的问题？？？

野火 · 发表于 2008-6-4 21:01

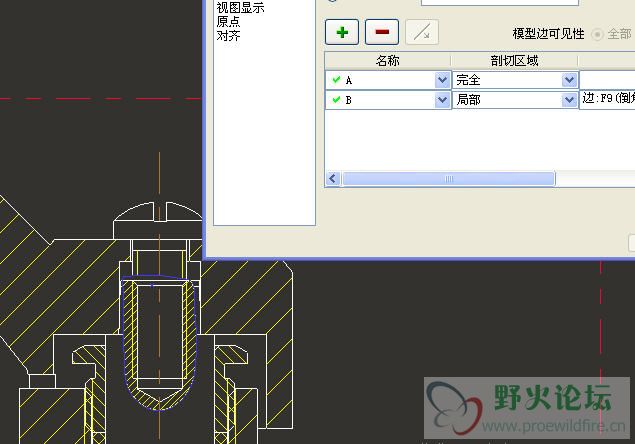

按 5 楼的图，点那个 “+”号，再增加一个剖面，局部

shenchuanjun · 发表于 2008-6-6 07:17

这个问题我还是没有解决啊,或许是Proe的一个缺陷吧,嘿嘿

shenchuanjun · 发表于 2008-6-6 07:22

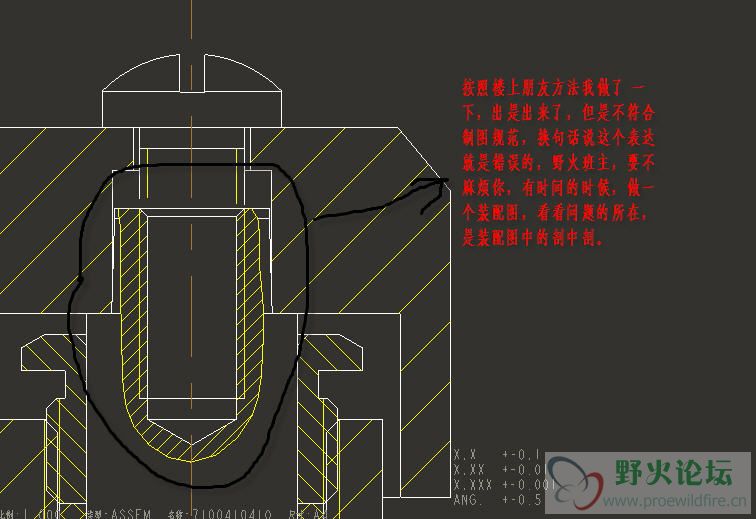

我的做法

野火 · 发表于 2008-6-6 07:54

有什么问题你能说清楚不？
