关于内螺纹的画法。

邱于楚

我是这样想的。
我想画个M6的螺纹孔。
我就想先挖个直径小于M6的孔再螺旋切口。
那个孔要挖多大的。
不然我想先挖个孔。再用螺旋扫描伸出项。
可是一直说不能相交特征。

1122yuwei

关于孔的大小是有国标规定的。M6  标准螺纹 5.10 ，细牙螺纹5.30
所以说搞设计的不是能画画图就可以了，专业知识才最重要。
一起再充充电吧。
螺纹规格     牙距  螺纹底孔直径
M2     标准    0.40   1.60
          细牙    0.25  1.75
M2.5  标准    0.45  2.10
          细牙    0.35  2.20
M2.6 标准     0.45  2.20
        细牙     0.35  2.25
M3   标准     0.50  2.60
        细牙     0.35  2.70
M3.5 标准     0.60  3.00
        细牙     0.35  3.20
M4   标准     0.70  3.40
        细牙     0.50  3.60
M5   标准     0.80  4.20
       细牙     0.50  4.60
M6  标准     1.00  5.10
       细牙     0.75  5.30
M8  标准     1.25  6.80
      细牙1       1.00  7.10
      细牙2        0.75  7.30
M10  标准    1.50  8.60
        细牙1      1.25  8.90
        细牙2      1.00  9.10
       细牙3       0.75  9.30
M12标准     1.75  10.40
       细牙1       1.50  10.60
       细牙2       1.25  10.90
       细牙3       1.00  11.10
M14标准     2.00  12.20
       细牙1       1.50  12.60
       细牙2       1.00  13.10
M16 标准     2.00  14.20
        细牙1     1.50  14.60
        细牙2     1.00  15.10
M18 标准    2.50  15.70
        细牙1     2.00  16.20
        细牙2     1.50  16.60
        细牙3     1.00  17.10

[ 本帖最后由 1122yuwei 于 2011-4-15 09:36 编辑 ]

wzjwzj105

直接画个底孔，再画个修饰螺纹就OK了sa

凄月★狼魂←

建模的时候，我都是用已知螺纹大径乘以0.85。
得到的值做拉伸孔，修饰螺纹大径……

如 M6 ,6*0.85=5.1，打5.1的孔，修饰6。
出图标M6…

bekehanmu

提示你有相交特征，很可能是你的螺纹牙深画的不正确
国标M6的螺纹孔的螺距是1   也就是M6*1
我一般都是用螺纹的大径减去1.2倍的螺距，就是你得到的内孔直径
比如说这里是M6*1的螺纹孔，那么里面的小孔就是6-1.2*1=4.8

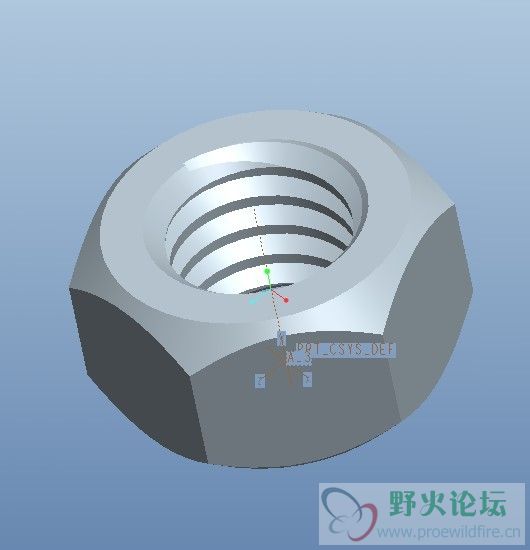

然后在用螺旋扫描切口指令就可以做出来了
附带PRT文件

大噜噜

查查书啊    要不直接修饰啊

a289722395

直接修饰来的是在，都是国标件又不要出图纸画那么标准干嘛，浪费了大把时间。

hzh116688

多谢了。

三块钱的转角

1122yuwei 发表于 2011-4-15 09:34
关于孔的大小是有国标规定的。M6  标准螺纹 5.10 ，细牙螺纹5.30
所以说搞设计的不是能画画图就可以了， ...

谢谢知识重温
