工程图里有些系统参数，分别是什么？

wanghui4718

求：工程图里有些系统参数
比如：材料；比例；重量；图样代号等

工程图中，比例用&scale  那其他呢？

[ 本帖最后由 wanghui4718 于 2010-11-28 17:53 编辑 ]

149764943

这个是 自己定义的！！！

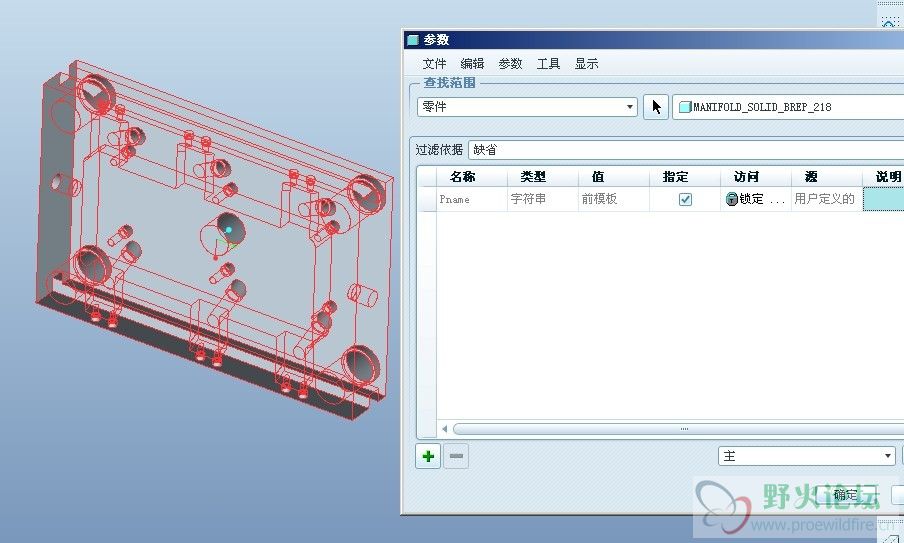

看图



然后在工程图里要输入名字那一栏  填写  &Pname     就会出现 你定义的名字 ！！！

149764943

有 中兴  华为   BYD的样板 ，，不过不能发上来     只能这样给你说下了

野火

系统绘图参数
下表按功能分类列出了所有绘图中可用的系统参数。

参数名称
定义

&d#
在绘图注释中显示参数，其中 # 是尺寸标识。

&ad#
在绘图注释中显示关联尺寸，其中 # 是尺寸标识。

&rd#
在绘图注释中显示参考尺寸，其中 # 是尺寸标识。

&p#
在绘图注释中显示阵列的实例数量，其中 # 是阵列标识。

&g#
在绘图注释中显示几何公差，其中 # 是几何公差标识。

&<param_name>
在绘图注释中显示用户定义的参数值。

&<param_name>:att_cmp
目标参数，指明与注释相连的元件参数。

&<param_name>:att_edge
目标参数，指明与注释相连的边参数。

&<param_name>:att_feat
目标参数，指名与注释相连的特征参数。

&<param_name>:att_mdl
目标参数，指明与注释相连的模型参数。

&<param_name>:att_pipe_bend
目标参数，指明与注释相连的管道折弯参数。

&<param_name>:att_spool
目标参数，指明与注释相连的线轴参数。

&<param_name>:EID_<edge_name>
参照边的目标参数。

&<param_name>:FID_<feat_ID>
目标参数，在注释中含有按标识列出的特征参数。

&<param_name>:FID_<FEAT_NAME>
目标参数，在注释中含有按名称列出的特征参数。

&<param_name>:SID_<surface_name>
参照曲面的目标参数。

&angular_tol_0_0
指定注释中角度公差值的格式，小数位数从 1 到 6 位。

&current_sheet
显示指明当前页面编号的绘图标签。

&det_scale
显示绘图标签指明详细视图的比例。不能在绘图注释中使用这个参数。Pro/ENGINEER 将这个参数和视图一起创建，并将它自动放在注释中。参数值可以修改，但不能在其它注释中调出。

&dtm_name
在绘图注释中显示基准名称，此处的名称是基准平面的名称。注释中的数据名称是只读的，所以不能修改；与尺寸不同的是，如果基准名称包含在注释中，就不会从模型视图中消失。Pro/ENGINEER 将其名称包围在一个矩形中，好象它是一个设置基准一样。

&dwg_name
显示绘图标签指明绘图的名称。

&format
显示绘图标签指明格式尺寸（例如：A1、A0、A、B 等）。

&linear_tol_0_0
指定注释中尺寸公差值的格式，小数位数从 1 到 6 位。

&model_name
显示绘图标签指明用于绘图的模型名称。

&parameter:d
为绘图注释添加绘图参数，其中 parameter 是参数名称，:d 指绘图。 .

&pdmdb
显示模型原点数据库。

&pdmrev
显示模型修订。

&pdmrev:d
显示模型的修订号（其中 :d 指绘图）。

&pdmrl
显示模型版本级。

&scale
显示绘图标签指明绘图比例。

&scale_of_view_detailed_bar


&sym(<symbolname>)
在注释中包含绘图符号，其中 symbolname 为符号名称。

&todays_date
显示绘图标签指明注释创建的日期，日期格式为 dd-mm-yy（例如 2-Jan-92）。和任何其它非参数注释一样，可使用“文本行”(Text Line) 或“整个注释”(Full Note) 对其进行编辑。



如果在格式表中包括这个符号，则在复制该格式到绘图中时，Pro/ENGINEER 对它进行计算。



使用配置文件选项“todays_date_note_format”在绘图中指定最初的显示日期。

&total_sheets
显示绘图标签指明绘图中的页面总数。

&type
显示绘图标签指明绘图模型类型（例如零件、组件等）。

&view_name
显示绘图标签指明视图名称。不能在绘图注释中使用这个参数。Pro/ENGINEER 将该参数与视图一起创建，并自动放在注释中。参数值可以修改，但不能在其它注释中调出。

&view_scale
显示绘图标签指明普通比例视图的名称。不能在绘图注释中使用这个参数。Pro/ENGINEER 将该参数与视图一起创建，并自动放在注释中。参数值可以修改，但不能在其它注释中调出。

Pro/REPORT 系统参数


&asm.mbr.comp....
从模型数据中检索有关元件的信息并将其显示在报表中。

&asm.mbr.cparam....
检索给定的元件参数。

&asm.mbr.cparams....
列出适用于当前模型所有元件参数的信息。

&asm.mbr.name
显示组件成员名称要显示带束和标记，区域属性必须设置为“缆信息”(Cable Info)。

&asm.mbr.param....
显示组件成员中参数的有关信息。

&asm.mbr.type
显示组件成员的类型（零件或组件）。

&asm.mbr.User Defined
为各个组件元件列出指定的用户定义参数。注意“&asm.mbr.”可以用作

组件成员中任何用户定义参数前面的前缀。

&dgm....


&fam....
检索有关模型的族表信息。

&harn....
为 3-D 配线零件和平整配线组件显示缆的配线参数。

&lay....
检索有关模型布局的信息。

&mbr....
检索有关单个元件的参数。

&mdl....
检索关于单个模型信息。

&prs....
检索已用特定过程的报告参数来创建有关整个过程序列的报告。

&rpt....
显示有关重复区域每个记录的信息。

&weldasm....
检索有关模型的焊接信息。

&asm.mbr.cblprm....
列出给定缆连接的参数值。

&asm.mbr.cblprms....
列出缆连接参数和电线参数的值。

&asm.mbr.connprm....
列出平整配线组件中连接器插针的参数值。

&asm.mbr.location...
列出进程中绘图的指定视图或所有视图中的定位编号。

&asm.mbr.pipe....
显示管道线，管段和 Pro/REPORT 折弯信息参数。

&asm.mbr.generic.name….
列出表中家族表实例的普通模型名信息。

&asm.mbr.topgeneric.name….
列出使用嵌套家族表时家族中家族表实例的顶级普通模型名。

badwswc12

我发现了一个参数，&PTC_common_name,但是在显示图样时，文件的格式也显示出来了。

wanghui4718

没有模型质量的参数吗（做了应力分析）？

mwb111

这个很好！

xjm2615

原帖由 149764943 于 2010-11-28 12:23 发表
这个是 自己定义的！！！

看图

88367

然后在工程图里要输入名字那一栏  填写  &Pname     就会出现 你定义的名字 ！！！

“指定”的复选框 打钩 是什么意思呢？

proewildfirewgl

很好很强大！！收藏先！！！

sxzhangwk

野火老大很牛，收藏了，谢谢
