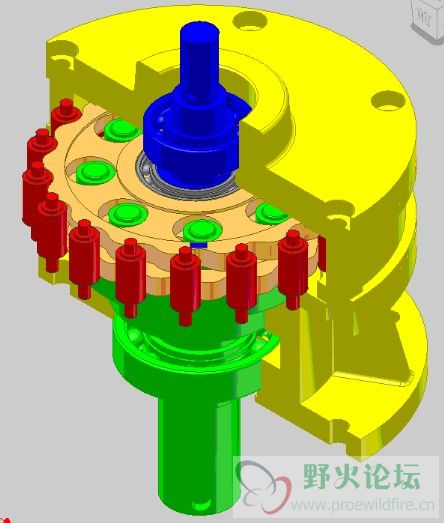

谁能告诉我这样的图是怎么样做的

0614051029 · 发表于 2010-11-4 10:11

谁能告诉我这样的图是怎么样做的

hxy369 · 发表于 2010-11-4 11:19

你这个好像是SW的图啊

lesliecen · 发表于 2010-11-4 13:42

楼主的问题要说清楚点
你是想问怎么画的，还是想问黄色部分是怎么弄出来的吗？
如果是画的话，这个得一个元件一个元件的画出来，然后组件的
黄色部分是用了X截面，也就是剖面图得出来的效果

ye00p · 发表于 2010-11-4 17:59

应该是为什么剖面只剖外层实体？？？？？

野火 · 发表于 2010-11-4 19:51

组件里做个拉伸切减可以的

0614051029 · 发表于 2010-11-5 07:45

我想问的是3D截面的话，怎么样只截外壳，而里面的原件不被剖切，如果用X截面的话，那么是一刀切，里外都被剖了。野火管理员说用拉伸切减的办法，那要是要将组件还原成不剖状态不是很麻烦！

wei138 · 发表于 2010-11-5 08:16

先做好各个零件再装配在一起的吧，个人理解

kis潇洒 · 发表于 2010-11-5 14:19

一个一个组装的！

黄色那个用拉伸.切剪一部分材料就可以了！

b961351 · 发表于 2010-11-6 11:14

在组装图里激活零件编辑，在树层理显示特征，就可以参照编辑了啊

b961351 · 发表于 2010-11-6 11:14

在组装图里激活零件编辑，在树层理显示特征，就可以参照编辑了啊
