请教，如何在模型中绘制圆形中心线

oscarlrose

如题，我得到圆形中心线的目的是想在工程图中自动显示中心线，然后标注尺寸，请高手指点，谢谢！
（比如，我要绘制齿轮、花键等，我不想把准确的齿形绘制出来，只是用GB简化的形式表达出来，这样就需要表达出齿轮或花键的分度圆直径等）

fthl2009

在2D工程图中，画中心线？

fthl2009

我的方法不知道正不正确：

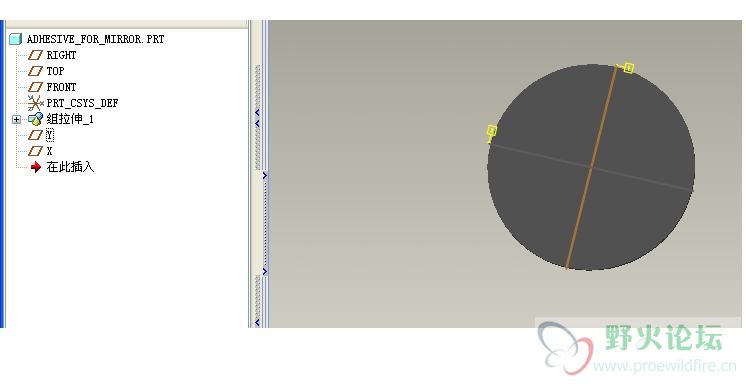

1、先在3D图纸中，增加通过圆形中心的基准，如命名X、Y、Z（做平面，建完后，重命名并把属性更改成基准方式）；

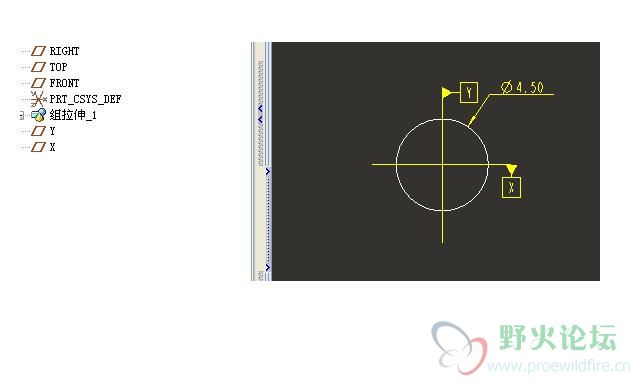

2、到2D图纸中，显示出基准，此一般X显示X轴线，Y显示Y轴线；
3、标注尺寸，等等直接采用上面的基准了。

李强

进入工程图模版——插入普通视图——点自动标住尺寸这个按扭（也可以在菜单拦中点这个）——点标住中心线（中心轴）——单击你的视图（你所指的简图）——OK

野火

直径可以算出来，如2楼所说，画一个分度圆，然后改变线形为中心线

[ 本帖最后由 野火 于 2008-5-3 18:36 编辑 ]

oscarlrose

原帖由 野火 于 2008-5-3 18:32 发表
直径可以算出来，如2楼所说，画一个分度圆，然后改变线形为中心线

以上方法，我现在在用，但是此方法没有自驱功能（模型的尺寸改变后，自己所绘制分度圆需重新绘制），只是想探讨一下，看还有没有更好的方法，非常感谢！

y2008yz

我的做法和二楼一样。感觉还不错，去试试吧。

hehaihang123

对于需要直径标注的，最好在零件建模时在草绘中采用直径标注，这样在工程图中就会直接生成直径标注。
直径标注：
http://www.proewildfire.cn/thread-5109-1-2.html
