弱弱地一下，如何用PROE画光学透镜？

新奥尔良 · 发表于 2010-10-22 13:32

小弟是学光学设计的，初学PROE软件，现在想画透镜，不知如何画？
望达人不吝赐教！

zmy860405 · 发表于 2010-10-22 13:37

我觉得用两个旋转，然后合并一下，最后实体化，然后就可以了，把颜色设定为透明类型

显示全部楼层 · 发表于 2010-10-22 13:47

提示: 作者被禁止或删除内容自动屏蔽

kevonqiu · 发表于 2010-10-22 14:32

我是用PRO的，现在是想学这个光学透镜设计。我觉得不可能是普通旋转那么简单，这个画图简单，重点应该在怎么分析光散的角度。

stevenluo · 发表于 2010-10-22 15:58

用PROE做透镜模型很简单，做出透镜轮廓线，然后旋转就可以了。
但是设计透镜并分析透镜色散等，就不是PROE现在所能做的。这可是ZMAX 等光学软件才能分析的。

hinijay · 发表于 2010-10-22 16:02

很简单的先做一个抛物线方程（凸透镜面是呈抛物线式的）
方程笛卡尔坐标系
x =(25 * t)
y =(5 * t ^2)
z =0

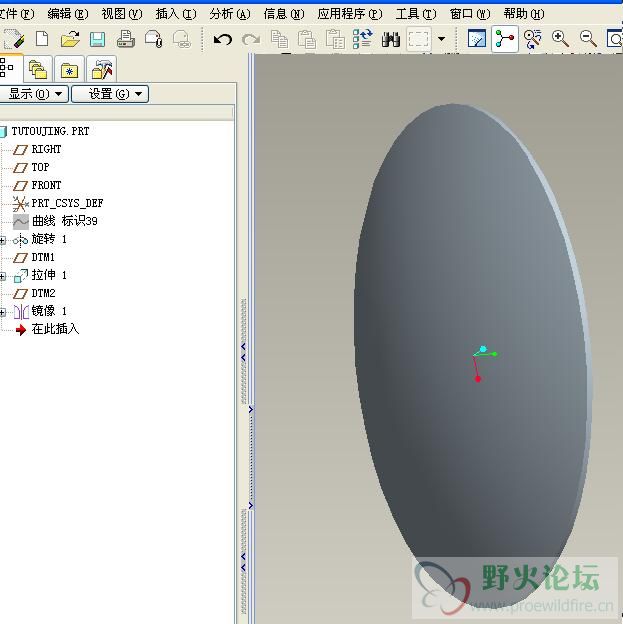

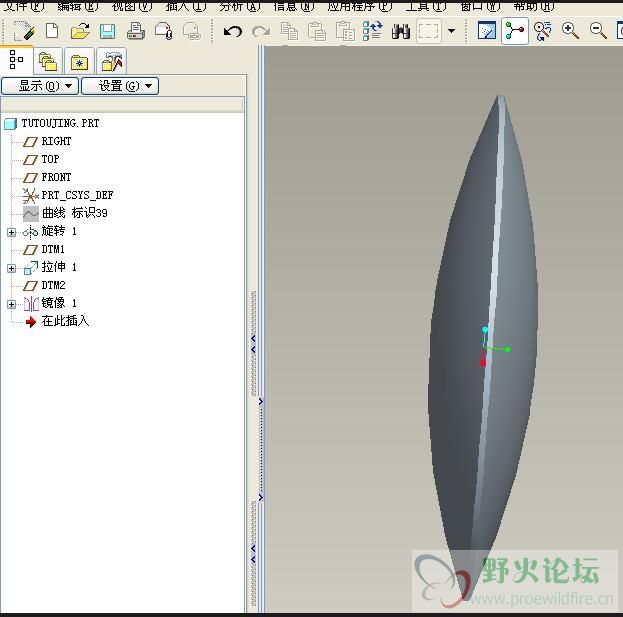

然后旋转之后再镜像就好了图片如下面

[ 本帖最后由 hinijay 于 2010-10-22 16:05 编辑 ]

新奥尔良 · 发表于 2010-10-22 21:17

谢了！
有个地方还是不明白，就是通过方程做完曲线后，是如何旋转的？选取什么作为旋转轴？

新奥尔良 · 发表于 2010-10-22 21:24

原帖由 zmy860405 于 2010-10-22 13:37 发表
我觉得用两个旋转，然后合并一下，最后实体化，然后就可以了，把颜色设定为透明类型

我用的是PROE5，设为透明类型是直接点一下工具栏中的这个按钮吗？

另外，在工程图中，是不是可以直接在透镜上加上玻璃类型的剖面线？
小弟不才，刚刚接触PROE，见笑了。

新奥尔良 · 发表于 2010-10-22 21:28

原帖由 xp19890326 于 2010-10-22 13:47 发表
凸透镜？

光学透镜很多啊，凸面镜、凹面镜、非球面以及还有衍射面的。
一般来说，都是两个不同曲率半径的圆弧构成的，两圆弧在边缘处有一定的厚度。

Q初行者Q · 发表于 2010-10-22 21:55

做出方程曲线（在一个平面的线）选择这个面草绘选择使用边工具选择次线-中心线-旋转命令-OK
