Proe逆向工程造型
题记：给大家讲述的是proe逆向工程造型的常见几种形式。我这里没有详细的软件操作步骤，提出的只是方法，初学难免有看不懂的地方。大家学习需多练习，多思考，多尝试 ……
一．        已知dwg/dxf，drw文件建模。

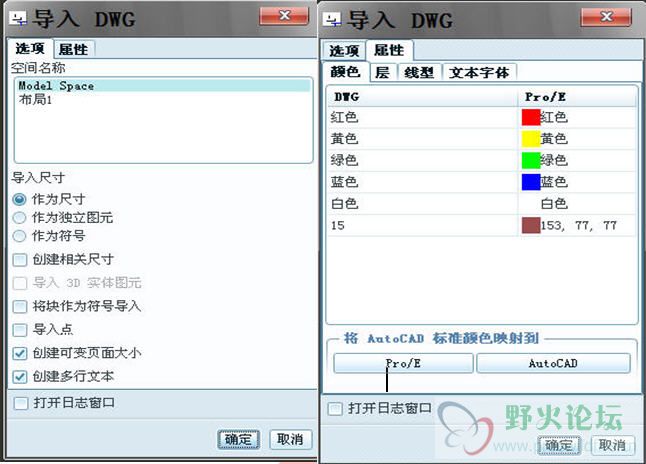

1.        在proe界面下，可直接打开（ctrl+o），在文本类型里面选择所有文件。找到你的dwg文件，双击打开，之后弹出导入新模型对话框，之后选择绘图确定。接下来弹出导入dwg选项及属性。详细设置我就不说了，大家自己尝试，如果有出现打开文件后缺少图元，那是dwg图元中的颜色和你proe里面的背景颜色有重叠。 选择将autocad标准颜色映射到pro/e即可解决。

2.        确定之后就进入proe的drw模块。

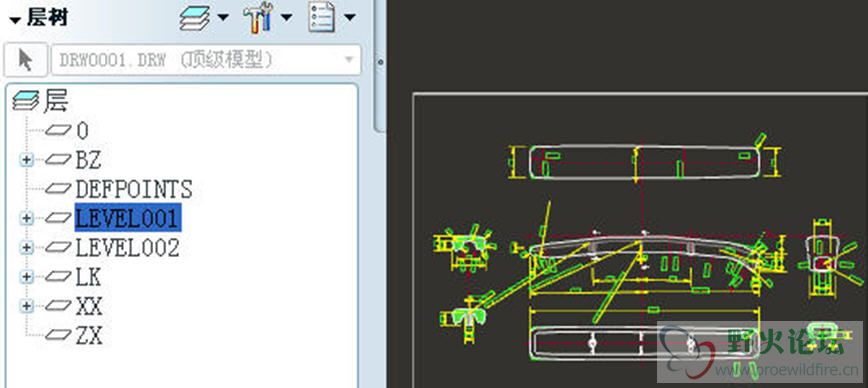

接下下来的操作就是删选出需要的图元，这些图元将作为你建模的参考。
删选之后，另存为也就是proe所谓的保存副本，文件类型设为igs。

3.        打开刚才保存的igs，这里需要注意单位的一致性。

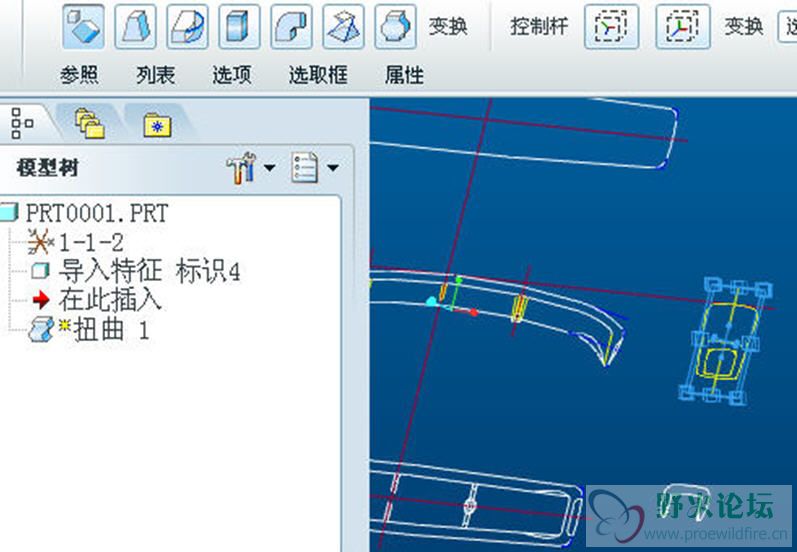

     4.  选择扭曲后，框选你需要变动位置的图元。

5．通过变换工具修改图元的位置，平移的距离可以在proe或是dwg里面测量。
      移动的参考是通过坐标 Z X Y ，旋转是通过参考线。
       到这里操作不了的，可以搜索一下论坛的 扭曲资料。

6．移动图元直到你认为可以参考建模的时候 再另存为一次igs，通过这次另存重
     新的坐标系，方便接下来的图形建模。

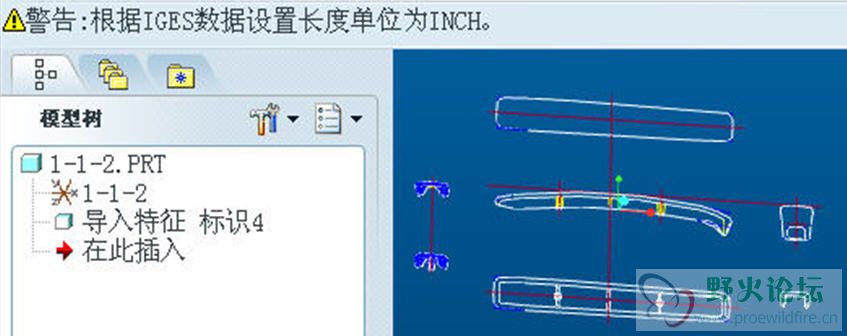

7.  现在到了建模的时候了，新建一个prt 把你第二次修改后的igs文件通过共享数据插入特征，好了，现在你就可参考线条勾勒出你的产品了……

   二.根据三视图截图造型。
1.先把整个图片截成不同小图，每一个视角算一个。

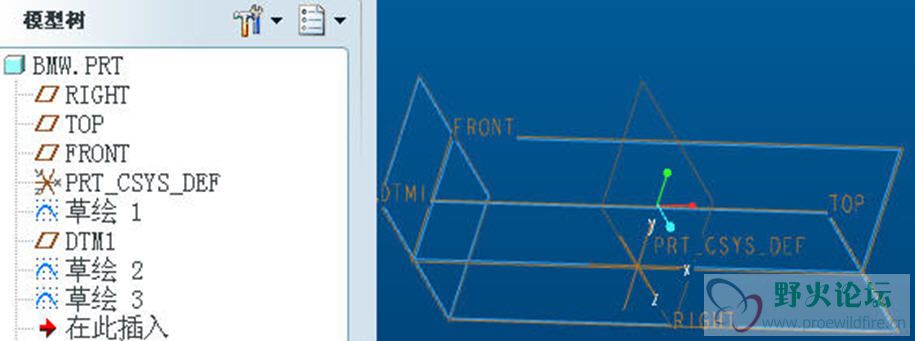

2.新建一个prt，在part里面建立一些重要基准及草绘。
一般都是三视图的边框。

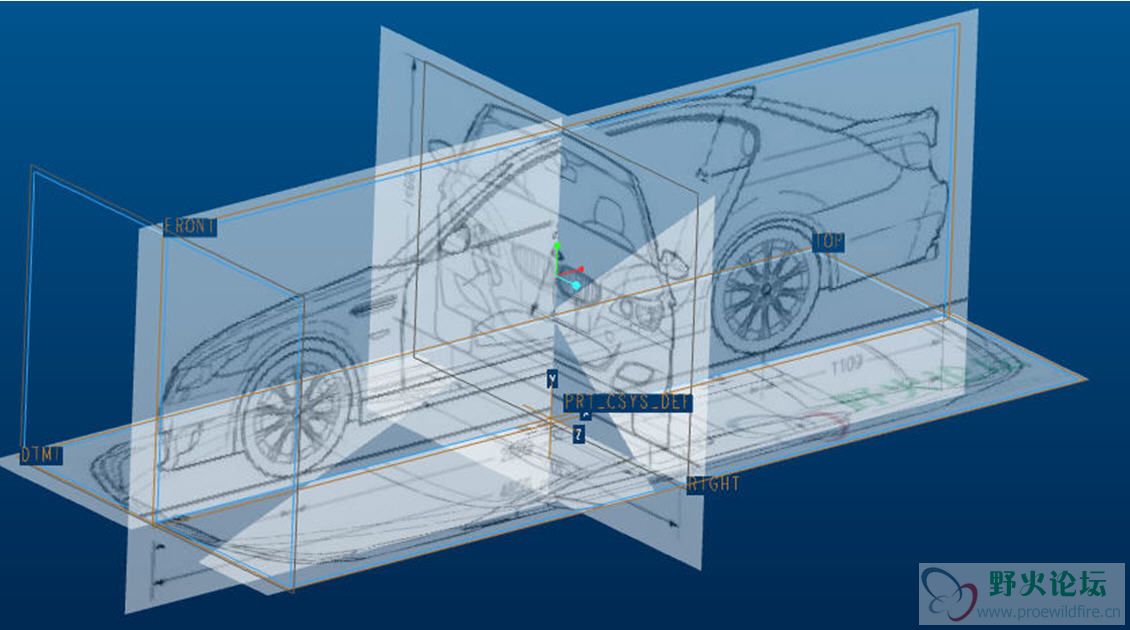

3. 转到造型工具→造型→跟踪草绘。

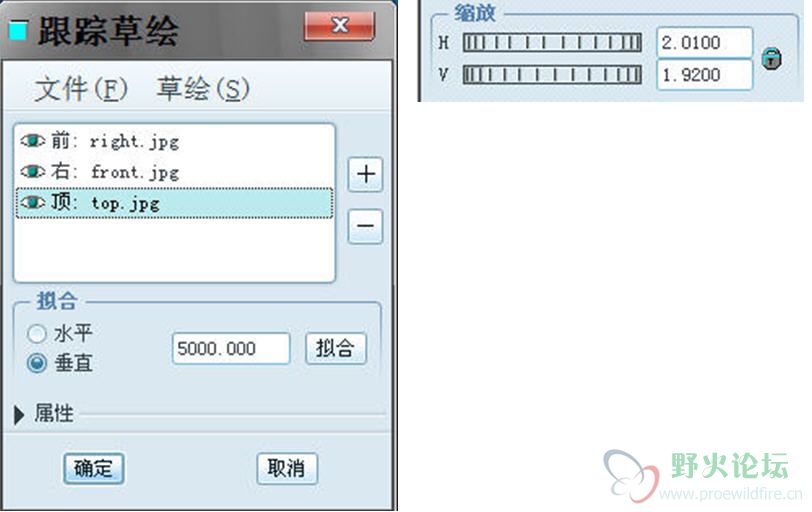

  的对话框 ，默认是这三个视图，每个视图双击后都可添加一张图片。
  视图不够，可以返回特征建立一些基准，通过下图的 “+”就可添加跟踪草
  放置面，我这里就只定义三个了，大家自己琢磨操作了，注意在调整图片缩放
  的时候 这里有个锁 要打开。


5.        这把这个图片都添加了以后，就可以转会实体了模式了。
接下来的操作，我就不进行了，大家自行研究。


三．根据输入点云文件造型
  1. Proe操作是新建一个prt，插入小平面特征，之后选择你的点云文件打开。
打开后的点云文件进行包络之后就可看到小平面特征效果，之后就给转到实体里
面来做造型了。
    附近里面插了一个点云资料，大家可以下载浏览。

[ 本帖最后由 凄月★狼魂← 于 2010-10-15 21:30 编辑 ]

凄月★狼魂←

做自己的沙发，以上的方法适用于对造型有一定基础的网友。
我在这里只是一个抛砖引玉，路过的行家也可说说大家常用的方法，或是一些经验。
