百叶窗制作全过程

KerrZhang · 发表于 2010-8-27 10:33

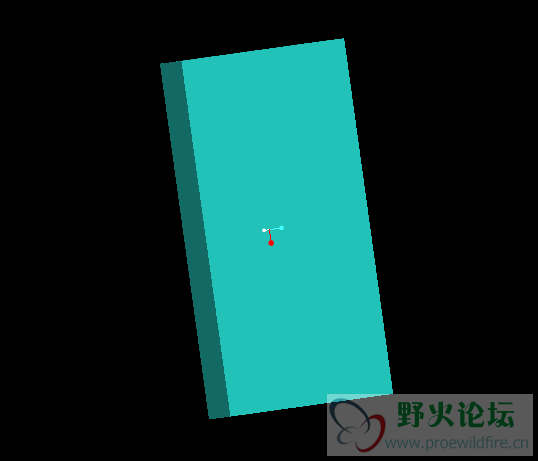

做一小板以放置模具特征。

点插入-混合-伸出项。

点完成。

点完成。点选模型中放置模具的曲面。

点Okay。

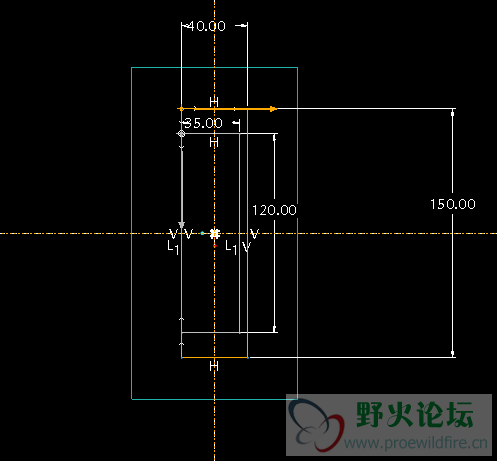

点缺省。绘制这样两个截面。

单击继续当前部分。
方向菜单管理器中点Okay。
深度菜单管理器中点完成。
键入深度值20。

点完成。

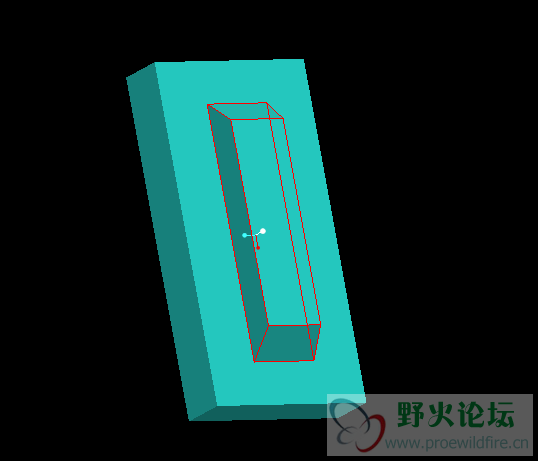

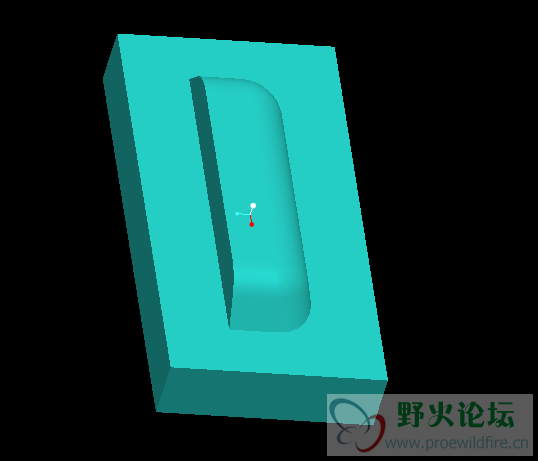

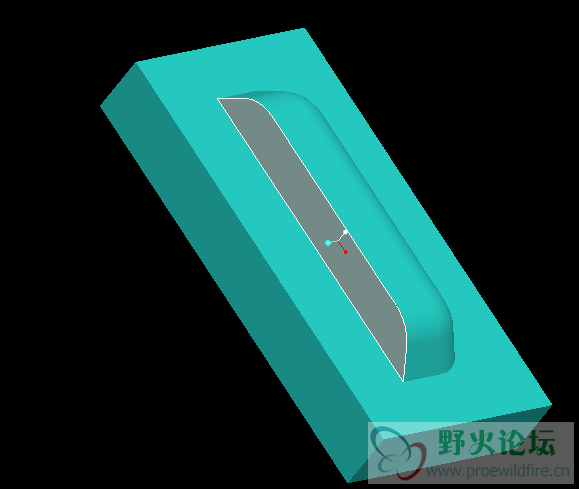

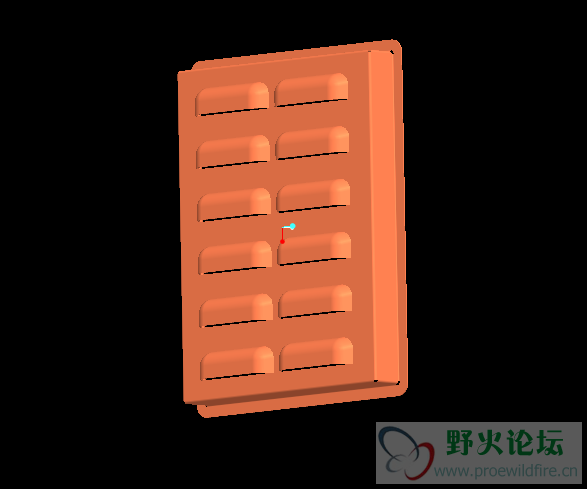

倒圆角。简单的模具有了。

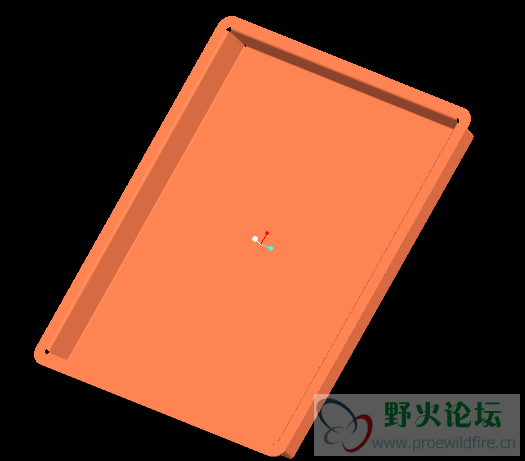

保存。关闭。打开钣金模型。

点成型工具按钮。弹出选项对话框。

点完成。

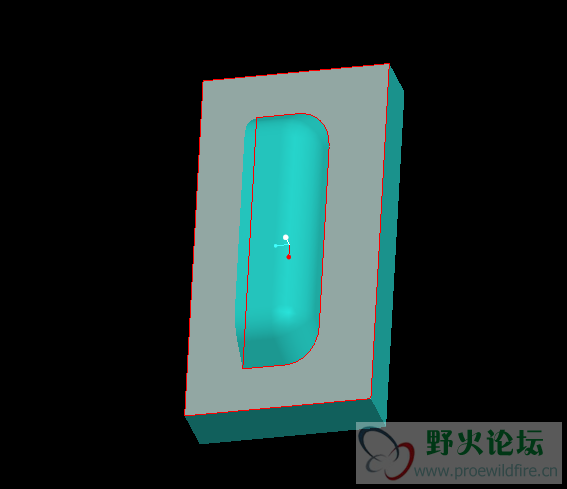

选择并打开模具模型，系统同时弹出成型对话框。

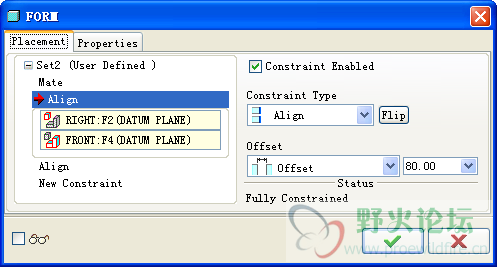

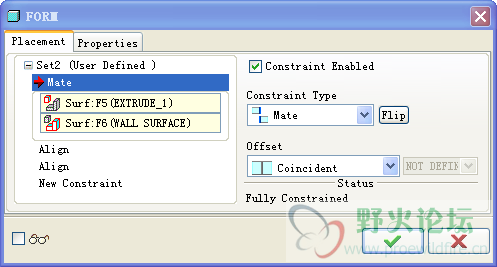

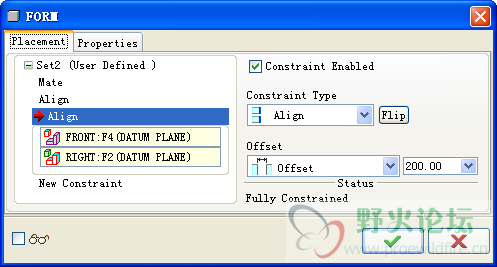

作如下三组约束。

点选这个面为边界面。

点选这个面为种子面。

点选这个面为排队面。

成型对话框中单击确定。

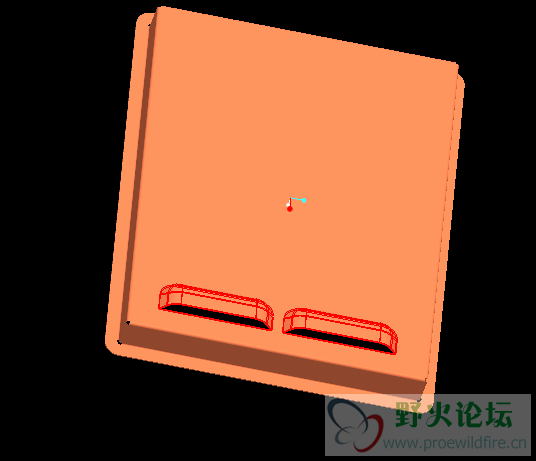

作一阵列。

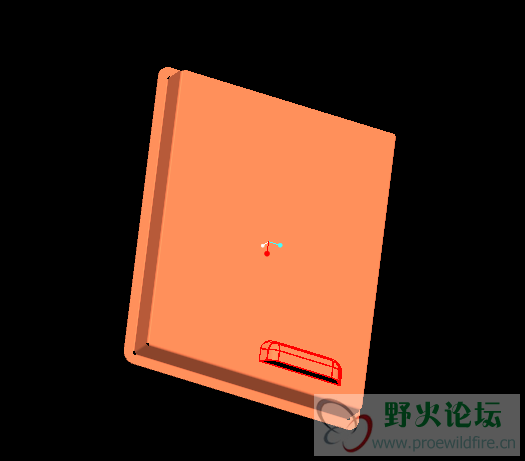

在阵列基础上再作阵列。
