去头去尾留中间，再来一刀。

珍爱惜缘 · 发表于 2010-8-21 16:53

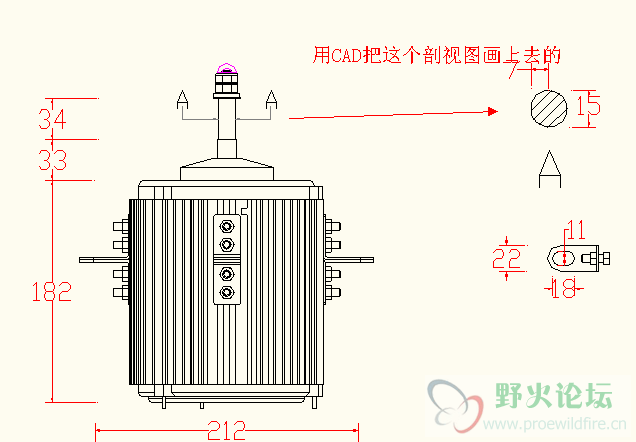

请问如图的剖视图在PROE工程图里如何得到呢。我不会，只有拿到CAD里重新画了。感谢参与帮忙的朋友们了。。 QQ截图未命名.png

[ 本帖最后由 yun0336wu 于 2010-8-21 17:08 编辑 ]

longxiyuan · 发表于 2010-8-21 17:24

1.首先在实体的A-A处建立一个剖面.
2.在工程图中插入一个A-A的正方向投影视图.
3.选择工程视图的属性，2D剖面中选椅在实体中建立的剖面，箭头显示出选图中的主视图，确定。
4.不想显示的可以用边线显示拭除。

[ 本帖最后由 longxiyuan 于 2010-8-21 17:27 编辑 ]

YZY · 发表于 2010-8-22 10:43

剖面里面，选择区域不就行了？

wkcdy · 发表于 2010-8-23 16:27

这个倒是很简单的。。。楼上的几位大哥说的很清楚了
楼主你仔细研究一下吧
