工程图中任意角度调整模型视图

KerrZhang

很多朋友喜欢在工程图中给一ISOMETRIC视图，
这样，零件外形一目了然。
恰当角度的视图，可以呈现更多零件结构特征，
更有时候，完全因为注释需要，我们需要调整视图角度以便标注。
曾经有小伙子小脸略藏愧色来请教相关问题。

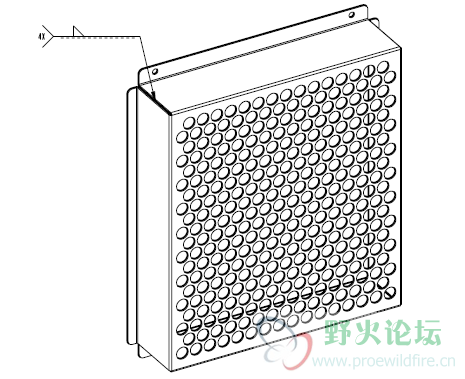

大概是这样一个零件，需要在边缝标注这样一个焊接符号。

但把视图转来转去，未能调整到想要的合适角度。
Pro/E很多操作是这样的，
不需要教程，不需要什么技巧，更不需要什么经验，
只有你愿意花点时间摸索和尝试。
但是，相信初学的朋友们都经历过类似尴尬，
明明一很简单操作，花了很多时间却总是不得要领。
然后经人点拨，发现原来还是如此简单！
内心不免嘀咕--这问题我问你干嘛！
呵呵，我们大家都是这样过来的。

接着和初学朋友聊操作，
高人就不用向下看了。呵呵。

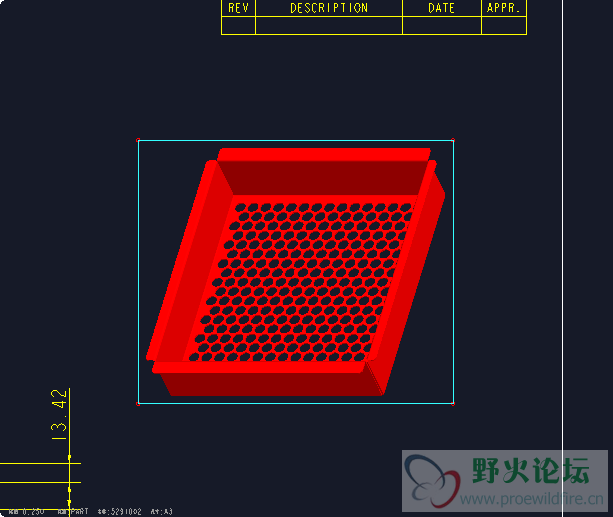

在工程图模式下插入绘图视图。

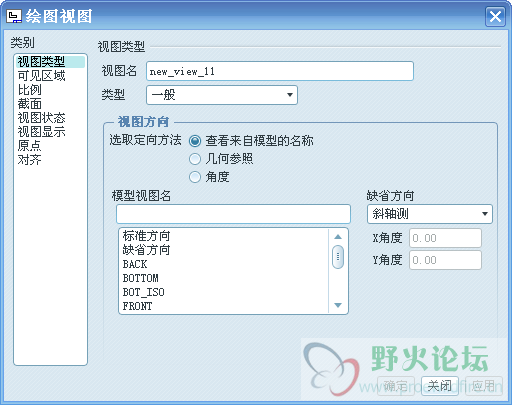

同时，系统弹出绘图视图对话框。

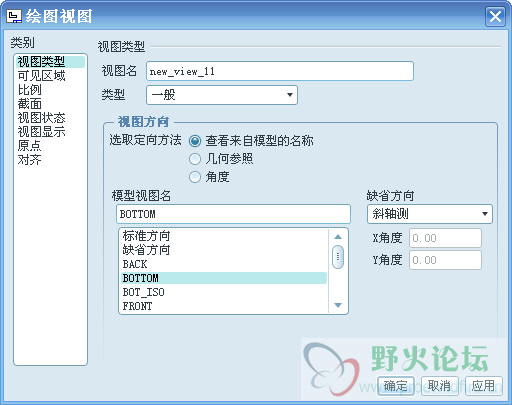

模型视图名中选BOTTOM。

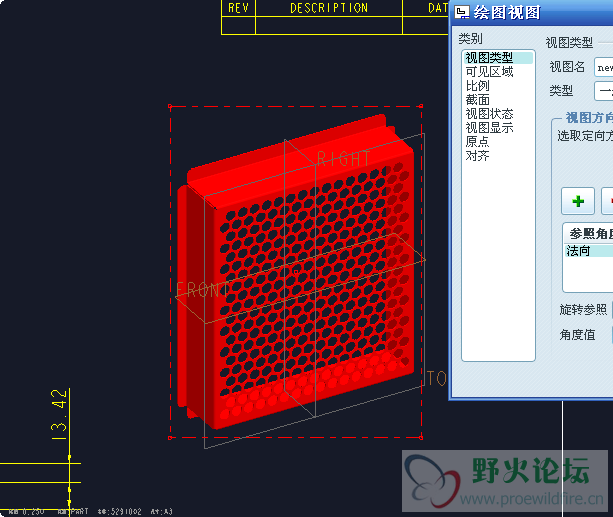

点应用后，视图调整成这样。

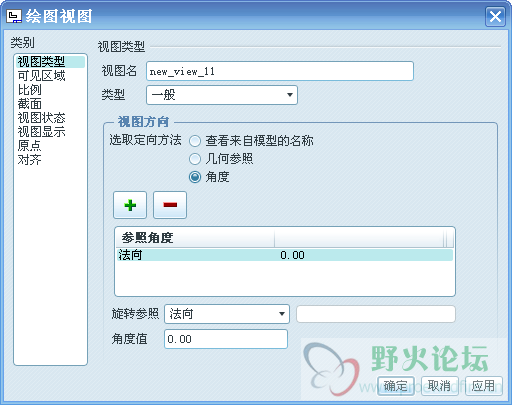

视图方向中单击角度。

旋转参照中单击垂直，角度值输入30。

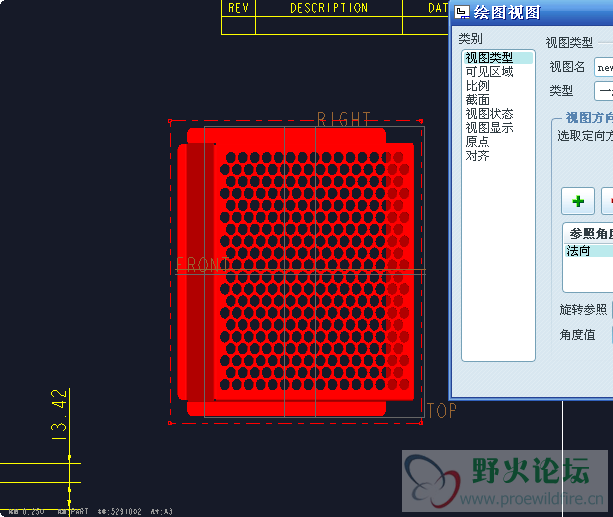

单击应用后，视图发生绕垂直轴旋转。

接着在旋转参照中单击水平，角度值输入30。

点应用后，视图发生绕水平轴旋转。

至此，模型旋转到第一张图片角度。
教程只是示范和启发，
需要调整不同角度，应该不难了吧。
谢谢大家。
