箱体钣金零件边缝常用焊接方法及其工程图标注

KerrZhang · 发表于 2010-7-10 11:04

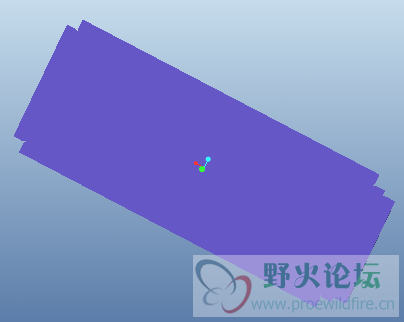

箱体钣金零件通常加工工艺是先整体落料

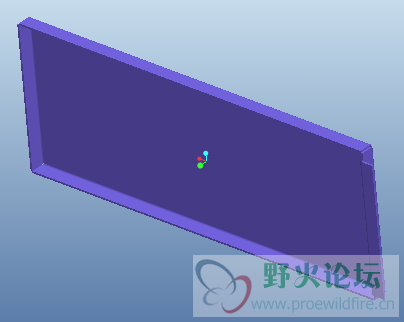

然后折弯成型

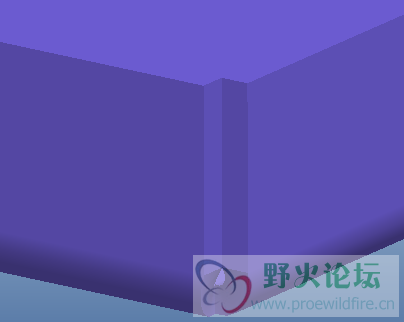

折弯后四角留下V形待焊边缝

通常，这种边缝的焊接方法是满焊并焊料凸起
以便焊后打磨

以下是此焊接方法的工程图标注过程
在工程图模式下单击[定制符号]按钮

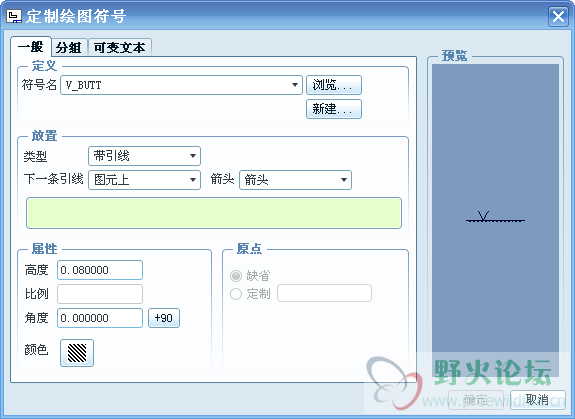

系统弹出[定制绘图符号]对话框

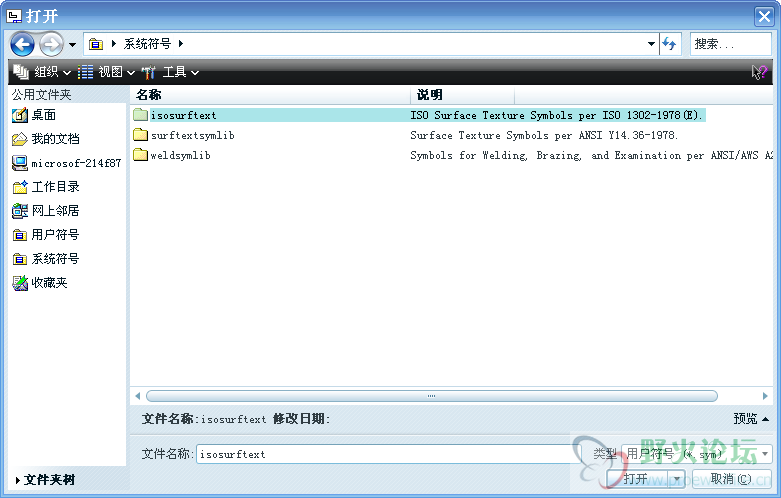

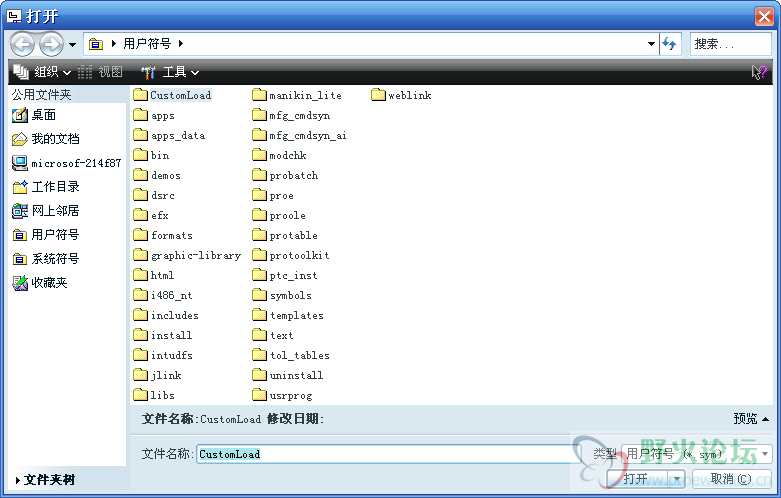

单击[浏览]，系统弹出[打开]对话框

单击[系统符号]

打开图示文件夹，双击v_groove.sym文件

系统要求选取附加参照
选取符号需要依附的边

在[定制绘图符号]对话框中点[分组]

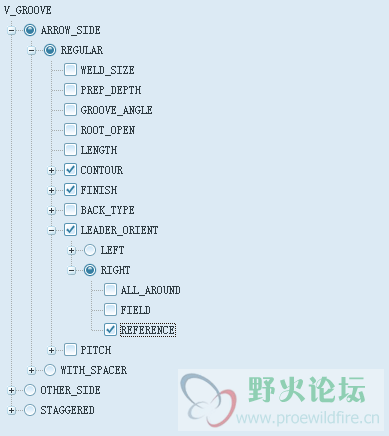

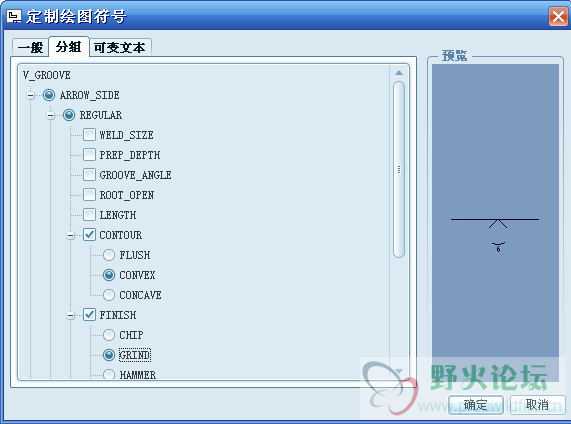

勾选convex,表示焊料凸起
勾选grind,表示焊后需要打磨

[定制绘图符号]对话框中单击[确定]
得到的标注如图所示

零件的4个边缝焊接工艺相同
通常不需要重复标注
选中刚才的标注，右击，选[属性]
重新打开[定制绘图符号]对话框
勾选reference

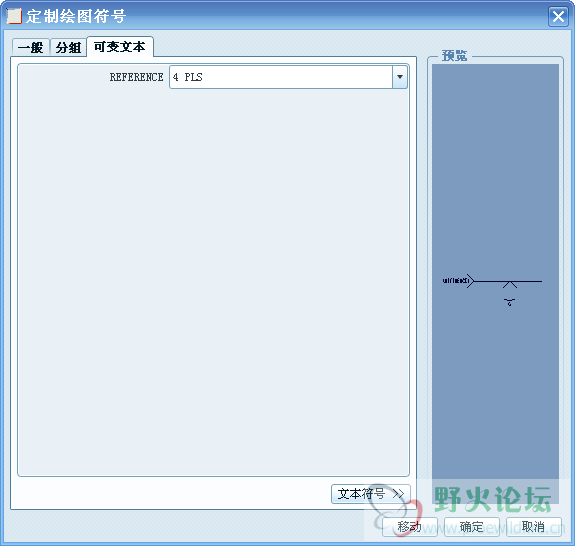

点[可变文本]，输入 4 PLS，表示4处

确定，完成的标注如图所示
