终于把齿轮工程图做出来了~~（已出简单教程）

zqou

~~~

简单的做了个教程,。。。

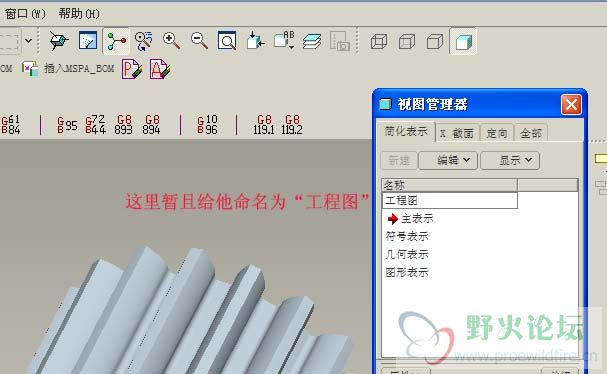

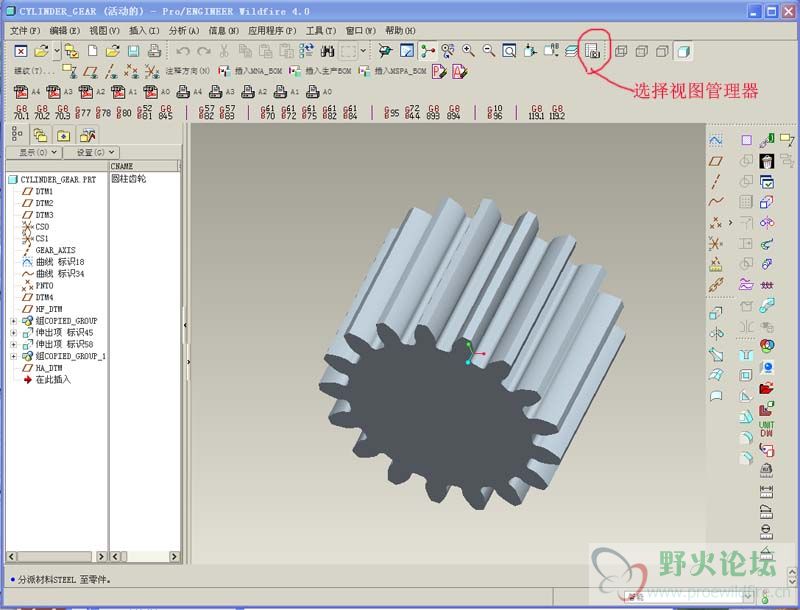

首先要有一个齿轮的三维模型，打开模型后，点击 视图管理器 ，如下图所示：

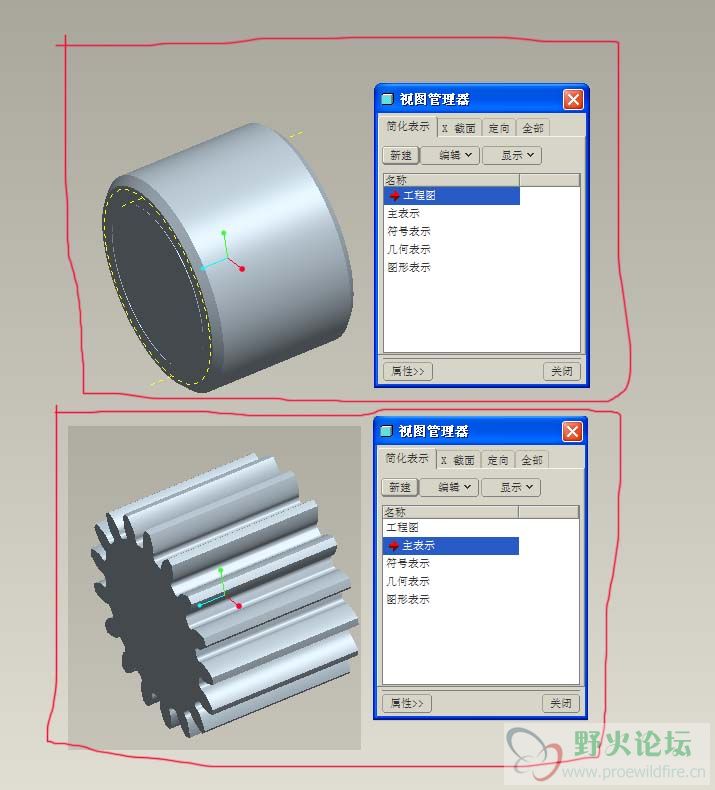

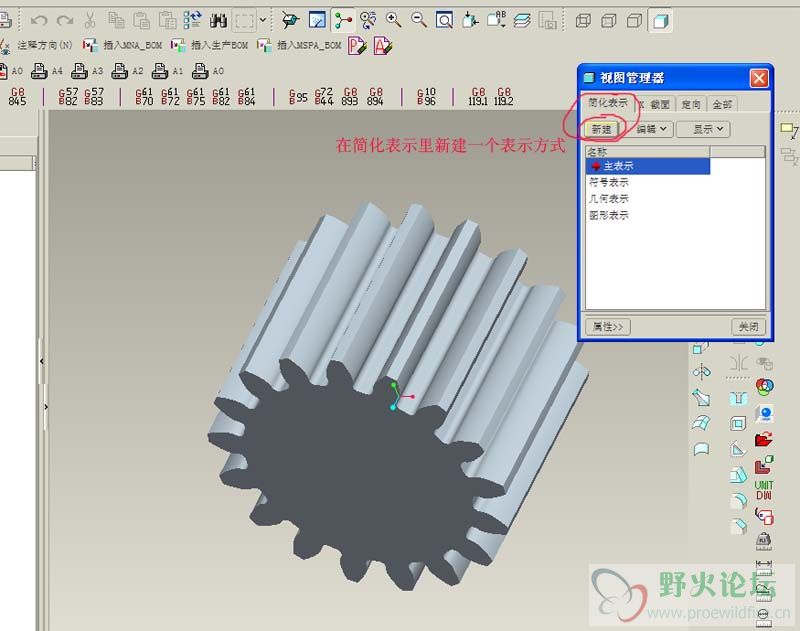

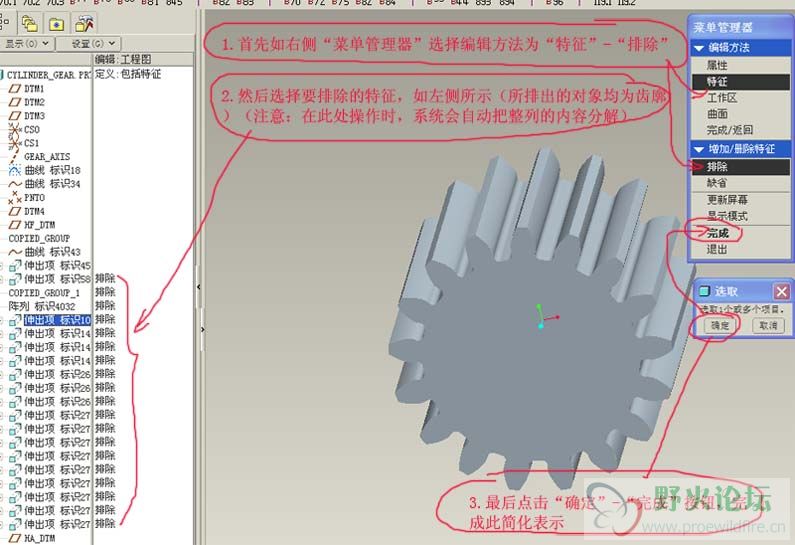

然后我们要新建一个简化表示，如下图：








接下来的操作，我们都是在“工程图”这个简化表示状态下完成的：

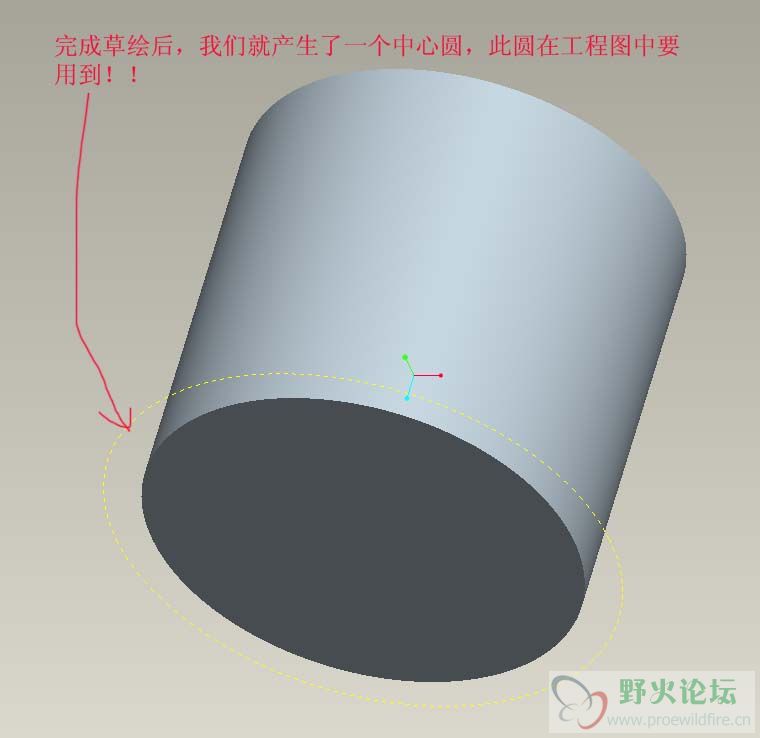

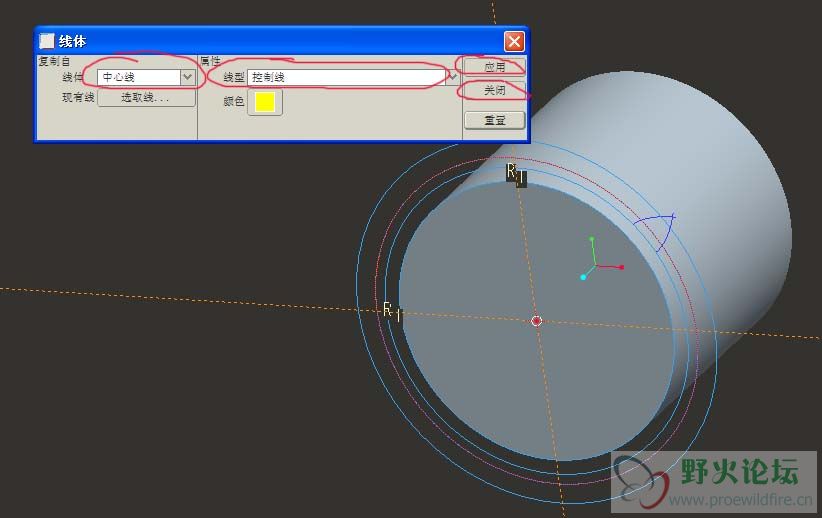

首先要建立工程图中所需要的中心线：

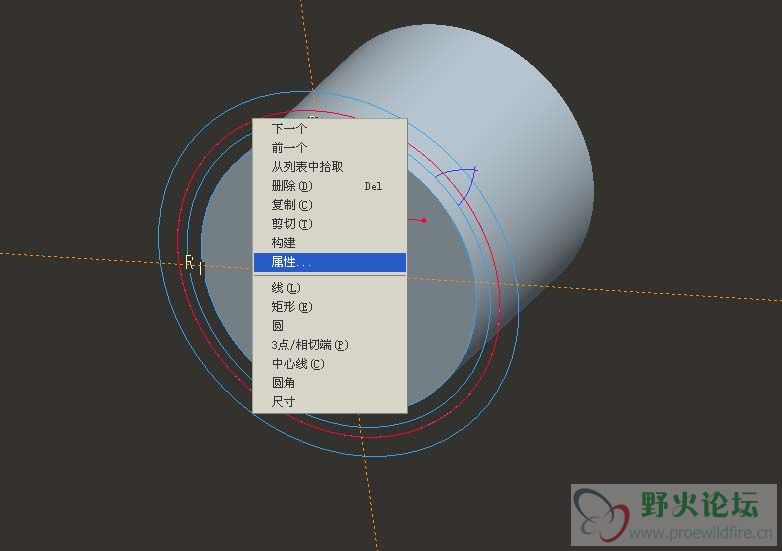

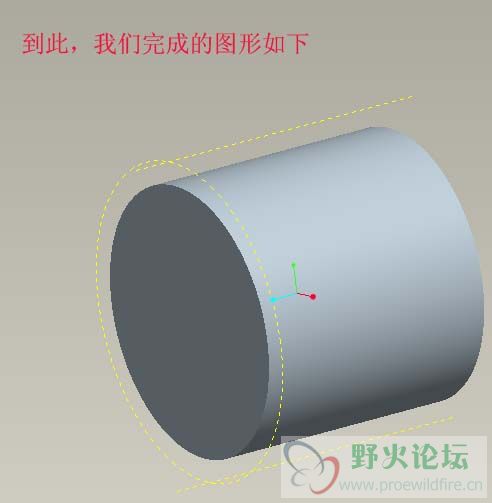

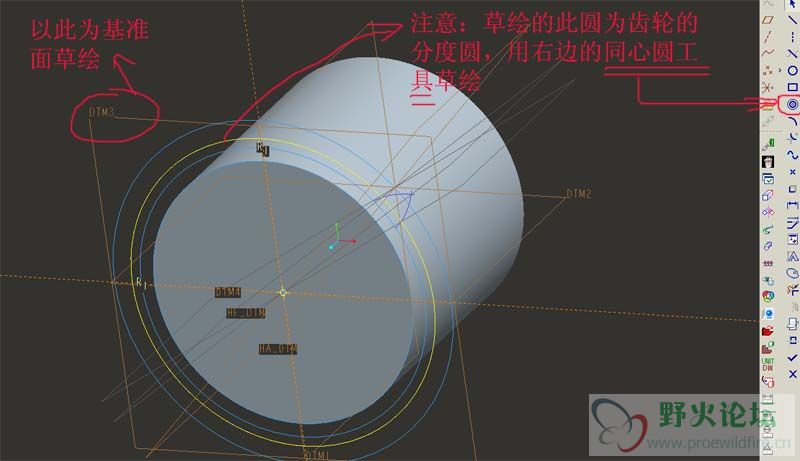

下面就要制作工程图所需要的特征（我用的是旋转命令）：

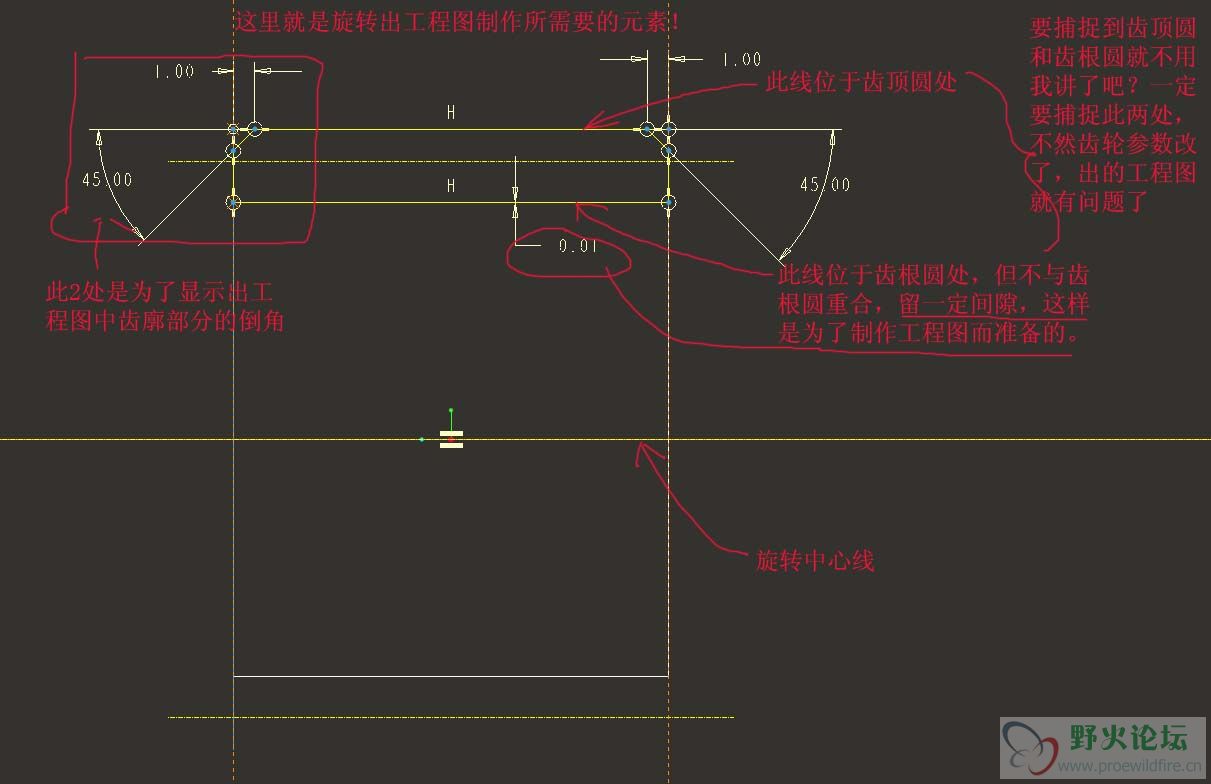

注意画法和尺寸标注方法：

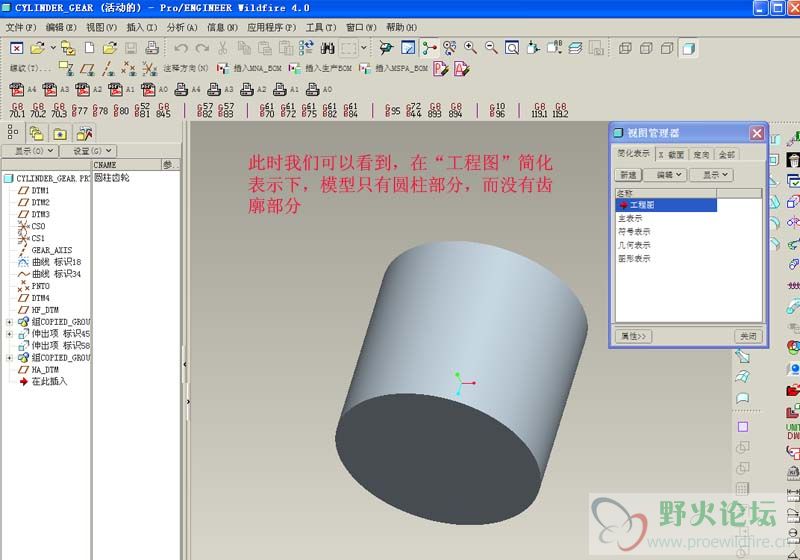

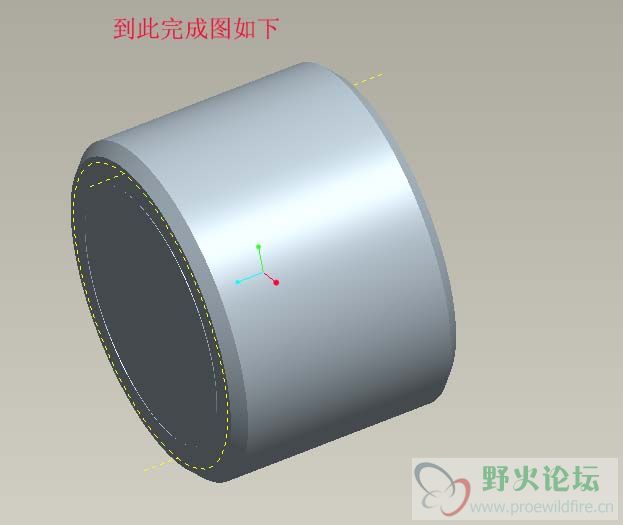

完成后，我们可以看一下简化表示和主表示的区别了：

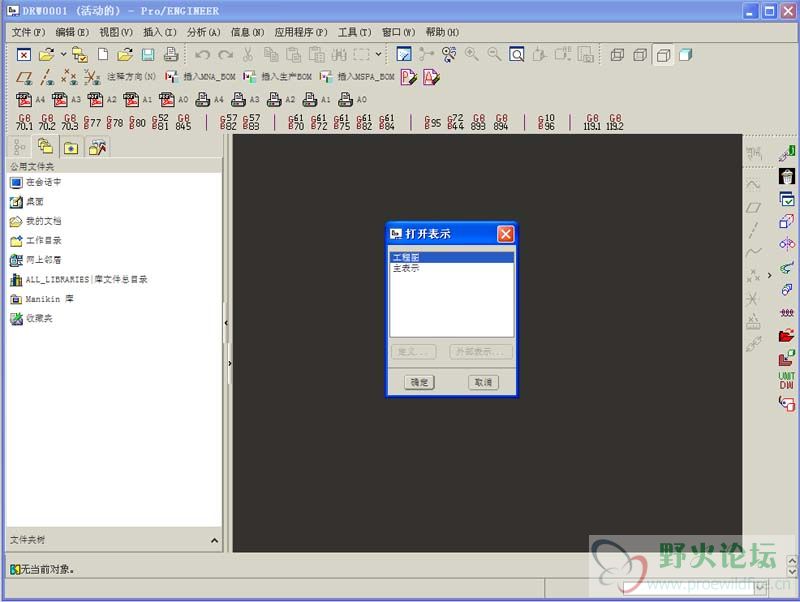

最后就是制作工程图了，在建立工程图模板的时候选择简化表示，如下图：

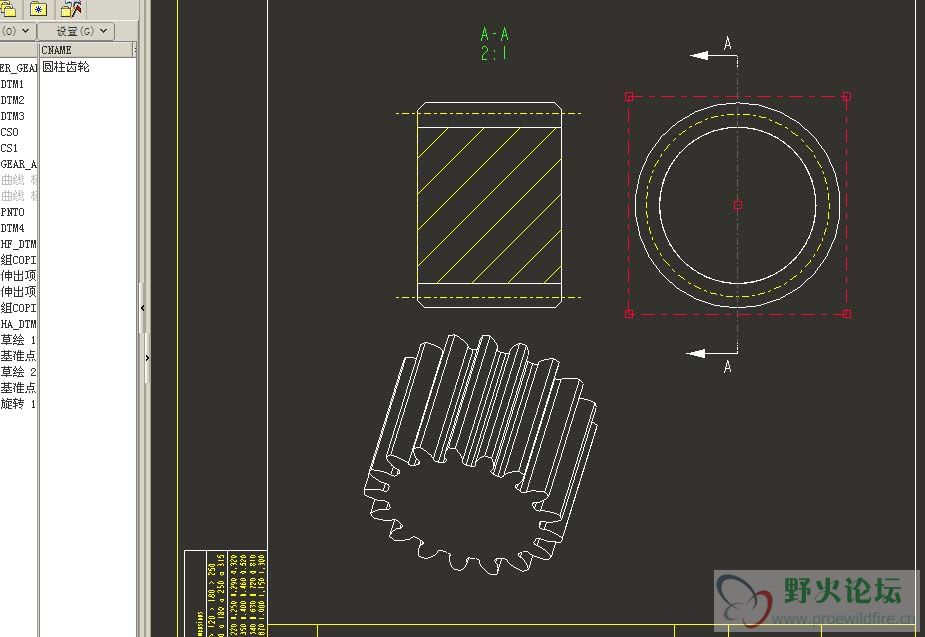

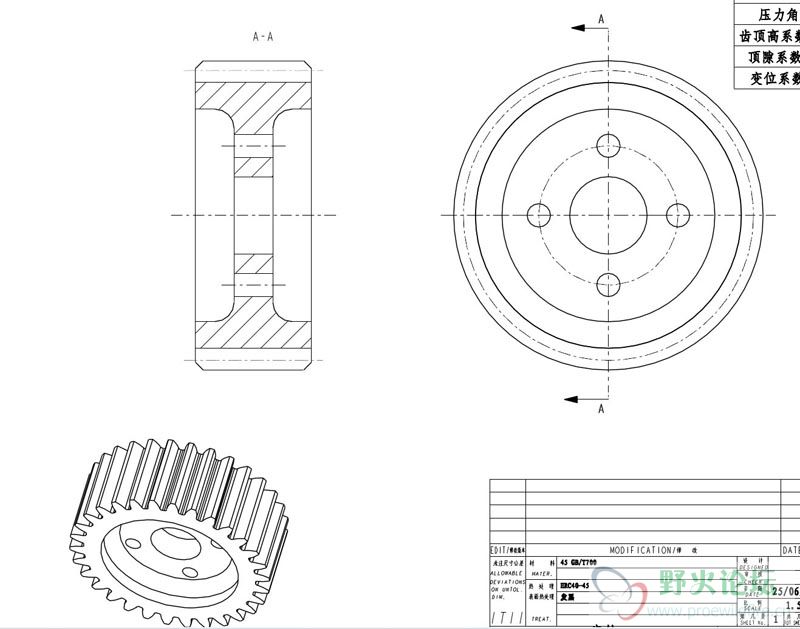

具体的制作图纸，我想就不用我多说了，最后产生如下的工程图：
