挠性定义和挠性元件装配图示教程（如弹簧）

野火 · 发表于 2007-11-19 22:23

一、挠性的定义：

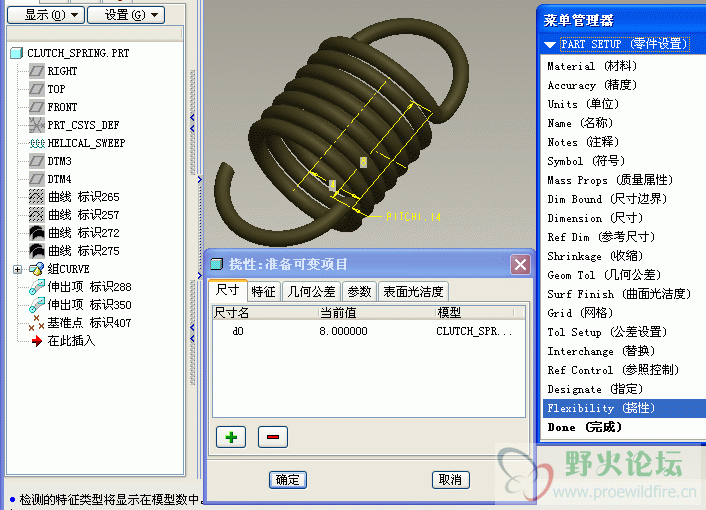

打开你要定义挠性的零件，点菜单“编辑”，“设置”，“挠性”，然后按照提示选择挠性尺寸，可以点“+”好增加多个尺寸，定义好后点确定完成即可，如下图：

二、挠性元件装配
装配前面定义了挠性的零件，这时会提示下面的对话框：

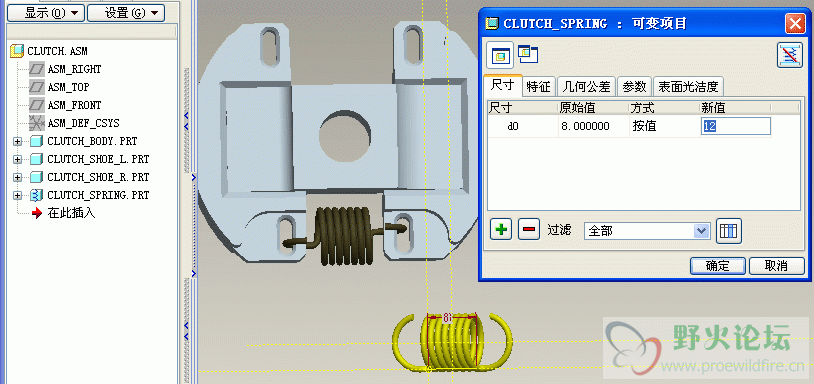

选“是”，在打开的可变项目对话框中我们输入挠性尺寸的新值，比如“12”

输入新值点确定后可以看到弹簧的长度已再生为新值的长度，然后按正常装配过程装配即可。

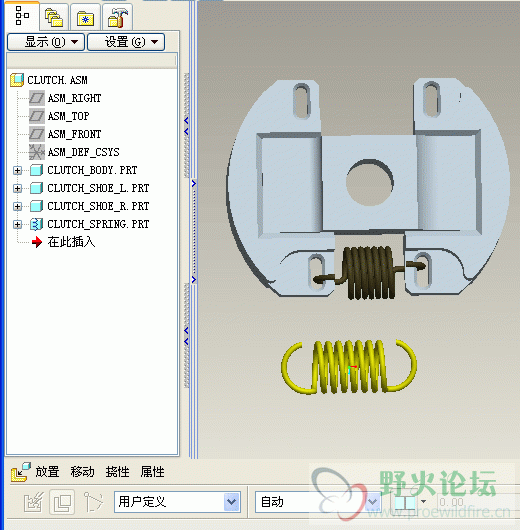

完成后的装配如图：
