5.0工程图求助

长刀无痕

1.在作FRM时在3.0中可以把DXF格式的数据导入frm文件中，5.0中入何导入DXF文件？
2.在工程图标注中，如何把标注的尺寸替换为想要的东东，如标注为20.8，我想替代为G1/2
谢谢！
另如何设字体！

zhangwb01

第一个没试，
第二个问题，选上尺寸点右键属性，然后把尺寸那栏改为@o再写上你要的G1/2就可以了，试试吧！

长刀无痕

那个按钮成灰色不能激活，请指点

szf797143

参照一下这个帖子！

1.将CAD画好的输入图框保存为DXF或DWG格式
2.在ProE中新建*.frm格式文件
3.单击“导入绘图/数据”按钮，浏览找到刚才保存过的DWG或DXF格式文件，出现对话框全部按“确定”
4.如果需要里边有有表格，再用ProE的表格工具制作表格及重复区域等一系列参数
5.如果在编辑导入的数据，要激活“注释”标签哦

长刀无痕

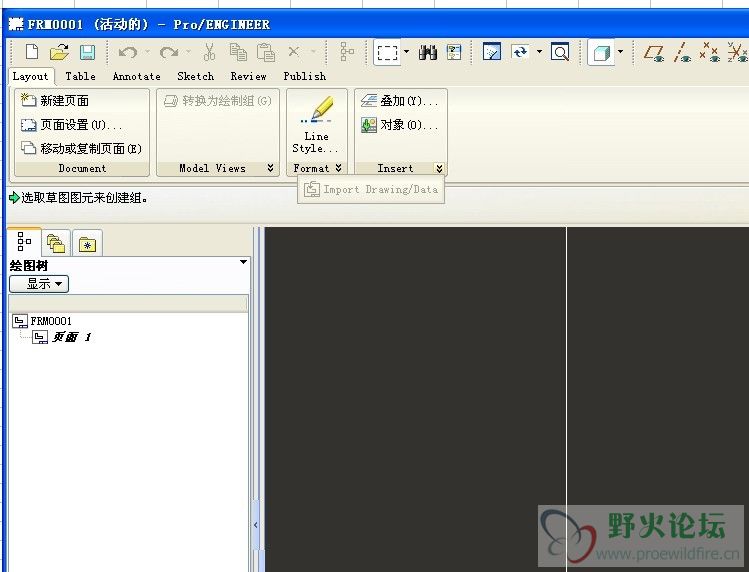

高人！请看附图，那个导入的按钮是灰色的，另我的这个版面变为什么是英文的了是不是破解有问题，（只有创件格式文件是英文的，工程图和建模都是中文的）

长刀无痕

3楼5楼的那个方法只能工程图中可以导入，在FRM中有点行不通，那个按钮成灰色，如上图

长刀无痕

主要有以下几个问题：

1、字体的大小不同（文本样式的不同）；

2、上下标的实现；

3、方框的实现。

一、不同文本样式的使用

通过鼠标选中文本，右键，选择文本样式如下图：


2010-4-18 00:47

调出文本样式设置框，可以设置文本的大小、字体等。对于上下标文本字体的大小，也是同样的方法。

二、上下标的实现

1、上标的实现

“@+上标内容@#”就可以实现上标，如12@++0.02@#就可以实现如下图效果：


2010-4-18 00:47

2、下标的实现

“@+下标标内容@#”就可以实现下标，如[email=12@-+0.02]12@-+0.02[/email]@#就可以实现如下图效果：
下标应该为：“@-下标标内容@#”   by sgjunfeng


2010-4-18 00:47

3、上下标的同时实现

“@+上标内容@#@+下标标内容@#”，是上下标共同结合，如12@++0.01@#@- 0@#，实现效果如下图：
下标应该为：“@-下标标内容@#”   by sgjunfeng


2010-4-18 00:47

三、方框的实现

“@[”表示方框的开始，“@]”表示方框的结束，如@[方框内容@]，实现效果如下图：


2010-4-18 00:47

四、综合实例

尺寸为@[12@++0.01@#@- 0@#@]，其效果如下图：

1、不更改文本样式效果


2010-4-18 00:47

2、更改文本样式效果：



2010-4-18 00:47

长刀无痕

上贴为转了别人高手的，呵呵！盗贴呀
